Il set ESBE VRG131 + ARA661 combina una valvola miscelatrice a tre vie DN50 Rp 2" e un attuatore 230 V per impianti di riscaldamento e raffrescamento. Kvs 40, tempo di corsa 120 s, coppia 6 Nm. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Alimentazione | 230 VCA |
| Diametro nominale | DN 50 |
| Dimensione del collegamento | 2" |
| Grado di protezione IP | IP 41 |
| Portata kvs | 40 m3/h |
| Pressione | PN 10 |
| Temperatura del fluido | -10...110 °C |
| Tipo di comando | a 3 punti |
| Tipo di connessione | Filettatura interna |
| Tipo di raccordo | Tre vie |
| Peso | 0.94 kg |

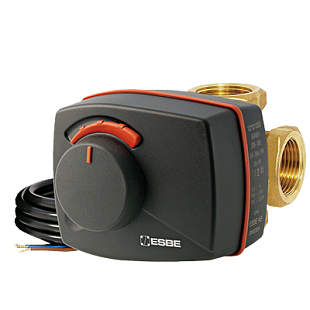

ESBE VRG131 + ARA661 è un’unità rotativa composta da una valvola miscelatrice a tre vie e da un attuatore elettrico forniti come kit assemblato in un’unica confezione. La valvola VRG131 DN50 con filettatura interna Rp 2" e Kvs 40 regola la temperatura tramite miscelazione, mentre l’attuatore ARA661 a 230 V la comanda mediante segnale a 3 punti proveniente dal regolatore.
L’unità è destinata al funzionamento in miscelazione o deviazione negli impianti di riscaldamento e raffrescamento: il DN50 con Kvs 40 è la dimensione più grande della serie, pensata per centrali termiche di edifici residenziali, immobili commerciali e impianti industriali. La valvola in ottone resistente alla dezincificazione (DZR) è adatta ad acqua di riscaldamento secondo VDI 2035, a miscele acqua/glicole fino al 50% e acqua/etanolo fino al 28%. L’attuatore può essere abbinato a qualsiasi regolatore con uscita a 3 punti, ad esempio un regolatore climatico per caldaia o pompa di calore.
La valvola a tre vie in ottone resistente alla dezincificazione presenta una perdita interna inferiore allo 0,05% della portata in miscelazione e inferiore allo 0,02% in deviazione. Classe di pressione PN10, pressione di esercizio 1 MPa, temperatura del fluido da -10 °C a +110 °C (fino a +130 °C per brevi periodi). Il rapporto di regolazione Kv/Kv min è 100, perciò la valvola regola con precisione anche piccole portate.
L’attuatore compatto con coppia di 6 Nm e tempo di corsa di 120 s per 90° funziona in modo silenzioso e affidabile. Alimentazione 230 V AC, assorbimento 5 VA, grado di protezione IP41, classe di protezione II. Tirando ed ruotando la manopola sul frontale della custodia, la valvola può essere comandata manualmente in qualsiasi momento, ad esempio in caso di guasto della regolazione. L’attuatore può essere completato con un interruttore ausiliario regolabile in qualsiasi posizione.
Parametri tecnici del kit (cod. art. 13029000):
Il regolatore invia all’attuatore un segnale apri / chiudi / stop (SPDT). In questo modo l’attuatore può arrestarsi in qualsiasi posizione del campo di lavoro di 90° e impostare il rapporto di miscelazione richiesto.
Sì. Sul frontale della custodia dell’attuatore è presente una manopola che, una volta estratta e ruotata, commuta l’attuatore in modalità manuale e consente di impostare la valvola in qualsiasi posizione.
Acqua di riscaldamento secondo VDI 2035, miscela acqua/glicole max. 50% oppure acqua/etanolo max. 28%. Temperatura del fluido da -10 °C a +110 °C, fino a +130 °C per brevi periodi.
Sì. L’attuatore ARA661 (12101300) sostituisce il precedente cod. art. 12001400 e la valvola VRG131 (11603600) sostituisce i codici art. 11050600 e 11601400. Le dimensioni di montaggio per le valvole delle serie VRG100, VRG200, VRG300, VRB100 e VRH100 rimangono invariate.
Sì, l’interruttore ausiliario è disponibile come kit opzionale e può essere regolato in qualsiasi posizione. In alternativa, esiste la variante ARA662 con interruttore premontato (carico commutato 6(3) A, 230 V AC).
