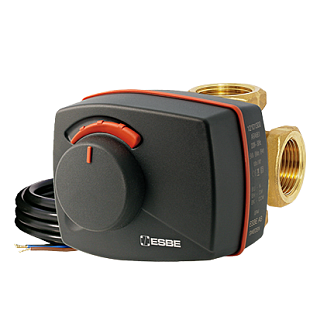

Il set ESBE VRG131 + ARA661 combina una valvola miscelatrice a tre vie DN20 Rp ¾" e un attuatore 230 V per impianti di riscaldamento e raffrescamento. Kvs 4, tempo di corsa 120 s, coppia 6 Nm. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Alimentazione | 230 VCA |
| Diametro nominale | DN 20 |
| Dimensione del collegamento | 3/4" |
| Grado di protezione IP | IP 41 |
| Portata kvs | 4 m3/h |
| Pressione | PN 10 |
| Temperatura del fluido | -10...110 °C |
| Tipo di comando | a 3 punti |
| Tipo di connessione | Filettatura interna |
| Tipo di raccordo | Tre vie |
| Peso | 0.94 kg |
ESBE VRG131 + ARA661 è un’unità rotativa composta da una valvola miscelatrice a tre vie e da un attuatore elettrico, forniti come kit assemblato in un’unica confezione. La valvola VRG131 DN20 con filetto interno Rp ¾" e Kvs 4 regola la temperatura mediante miscelazione, mentre l’attuatore ARA661 a 230 V la comanda tramite segnale a 3 punti proveniente dal regolatore.
L’unità è destinata al funzionamento in miscelazione o deviazione negli impianti di riscaldamento e raffrescamento, tipicamente per il controllo della temperatura dell’acqua di riscaldamento nelle centrali termiche di abitazioni unifamiliari e piccoli edifici. La valvola in ottone resistente alla dezincificazione (DZR) è adatta per acqua di riscaldamento secondo VDI 2035, miscele acqua/glicole fino al 50% e acqua/etanolo fino al 28%. L’attuatore può essere abbinato a qualsiasi regolatore con uscita a 3 punti, ad esempio un regolatore climatico della caldaia o della pompa di calore.
La valvola a tre vie in ottone resistente alla dezincificazione presenta una perdita interna inferiore allo 0,05% della portata in miscelazione e inferiore allo 0,02% in deviazione. Classe di pressione PN10, pressione di esercizio 1 MPa, temperatura del fluido da -10 °C a +110 °C (fino a +130 °C per brevi periodi). Il rapporto di regolazione Kv/Kv min è 100, perciò la valvola regola con precisione anche piccole portate.
L’attuatore compatto con coppia di 6 Nm e tempo di corsa di 120 s per 90° funziona in modo silenzioso e affidabile. Alimentazione 230 V AC, assorbimento 5 VA, grado di protezione IP41, classe di isolamento II. Tirando ed ruotando la manopola sul frontale della custodia, la valvola può essere comandata manualmente in qualsiasi momento, ad esempio in caso di guasto della regolazione. L’attuatore può essere completato con un microinterruttore ausiliario regolabile in qualsiasi posizione.
Parametri tecnici del kit (art. n. 13020700):
Il regolatore invia all’attuatore il segnale apri / chiudi / stop (SPDT). In questo modo l’attuatore può arrestarsi in qualsiasi posizione del campo di lavoro di 90° e impostare il rapporto di miscelazione richiesto.
Sì. Sul frontale della custodia dell’attuatore è presente una manopola che, una volta estratta e ruotata, commuta l’attuatore in modalità manuale e consente di impostare la valvola in qualsiasi posizione.
Acqua di riscaldamento secondo VDI 2035, miscela acqua/glicole max. 50% oppure acqua/etanolo max. 28%. Temperatura del fluido da -10 °C a +110 °C, fino a +130 °C per brevi periodi.
Sì. L’attuatore ARA661 (12101300) sostituisce il precedente art. n. 12001400 e la valvola VRG131 (11600800) sostituisce l’art. n. 11000700. Le dimensioni di montaggio per le valvole delle serie VRG100, VRG200, VRG300, VRB100 e VRH100 rimangono invariate.
Sì, il microinterruttore ausiliario è disponibile come kit opzionale e può essere regolato in qualsiasi posizione. In alternativa, è disponibile la variante ARA662 con interruttore premontato (carico commutato 6(3) A, 230 V AC).
