Il set ESBE VRG131 + ARA661 combina una valvola miscelatrice a tre vie DN40 Rp 1½" e un attuatore 230 V per impianti di riscaldamento e raffrescamento. Kvs 25, tempo di corsa 120 s, coppia 6 Nm. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Alimentazione | 230 VCA |
| Diametro nominale | DN 40 |
| Dimensione del collegamento | 6/4" |
| Grado di protezione IP | IP 41 |
| Portata kvs | 25 m3/h |
| Pressione | PN 10 |
| Temperatura del fluido | -10...110 °C |
| Tipo di comando | a 3 punti |
| Tipo di connessione | Filettatura interna |
| Tipo di raccordo | Tre vie |
| Peso | 0.94 kg |

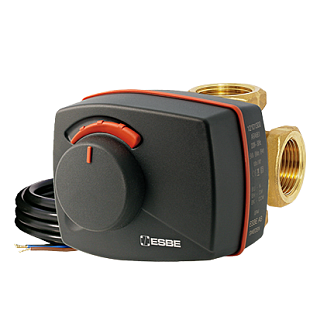

ESBE VRG131 + ARA661 è un gruppo rotativo composto da una valvola miscelatrice a tre vie e da un attuatore elettrico, forniti come kit preassemblato in un’unica confezione. La valvola VRG131 DN40 con filetto interno Rp 1½" e Kvs 25 regola la temperatura tramite miscelazione, mentre l’attuatore ARA661 a 230 V la comanda mediante segnale a 3 punti proveniente dal regolatore.
Il gruppo è destinato al funzionamento in miscelazione o deviazione negli impianti di riscaldamento e raffrescamento: la dimensione DN40 con Kvs 25 è adatta a centrali termiche di edifici residenziali, immobili commerciali e piccoli impianti industriali. La valvola in ottone resistente alla dezincificazione (DZR) è idonea per acqua di riscaldamento secondo VDI 2035, miscele acqua/glicole fino al 50% e acqua/etanolo fino al 28%. L’attuatore può essere abbinato a qualsiasi regolatore con uscita a 3 punti, ad esempio un regolatore climatico per caldaia o pompa di calore.
La valvola a tre vie in ottone resistente alla dezincificazione presenta una perdita interna inferiore allo 0,05% della portata in miscelazione e inferiore allo 0,02% in deviazione. Classe di pressione PN10, pressione di esercizio 1 MPa, temperatura del fluido da -10 °C a +110 °C (fino a +130 °C per brevi periodi). Il rapporto di regolazione Kv/Kv min è 100, perciò la valvola regola con precisione anche portate ridotte.
L’attuatore compatto con coppia di 6 Nm e tempo di corsa di 120 s per 90° funziona in modo silenzioso e affidabile. Alimentazione 230 V AC, assorbimento 5 VA, grado di protezione IP41, classe di isolamento II. Tirando ed ruotando la manopola sul frontale della custodia è possibile comandare manualmente la valvola in qualsiasi momento, ad esempio in caso di guasto della regolazione. L’attuatore può essere completato con un finecorsa ausiliario regolabile in qualsiasi posizione.
Parametri tecnici del kit (art. n. 13028900):
Il regolatore invia all’attuatore il segnale apri / chiudi / stop (SPDT). In questo modo l’attuatore può arrestarsi in qualsiasi posizione del campo di lavoro di 90° e impostare il rapporto di miscelazione richiesto.
Sì. Sul frontale della custodia dell’attuatore è presente una manopola che, una volta estratta e ruotata, commuta l’attuatore in modalità manuale e consente di impostare la valvola in qualsiasi posizione.
Acqua di riscaldamento secondo VDI 2035, miscela acqua/glicole max. 50% oppure acqua/etanolo max. 28%. Temperatura del fluido da -10 °C a +110 °C, fino a +130 °C per brevi periodi.
Sì. L’attuatore ARA661 (12101300) sostituisce il precedente art. n. 12001400 e la valvola VRG131 (11603400) sostituisce gli art. n. 11050400 e 11601300. Le dimensioni di montaggio per le valvole delle serie VRG100, VRG200, VRG300, VRB100 e VRH100 rimangono invariate.
Sì, il finecorsa ausiliario è disponibile come kit opzionale e può essere regolato in qualsiasi posizione. In alternativa esiste la variante ARA662 con finecorsa premontato (carico commutato 6(3) A, 230 V AC).
