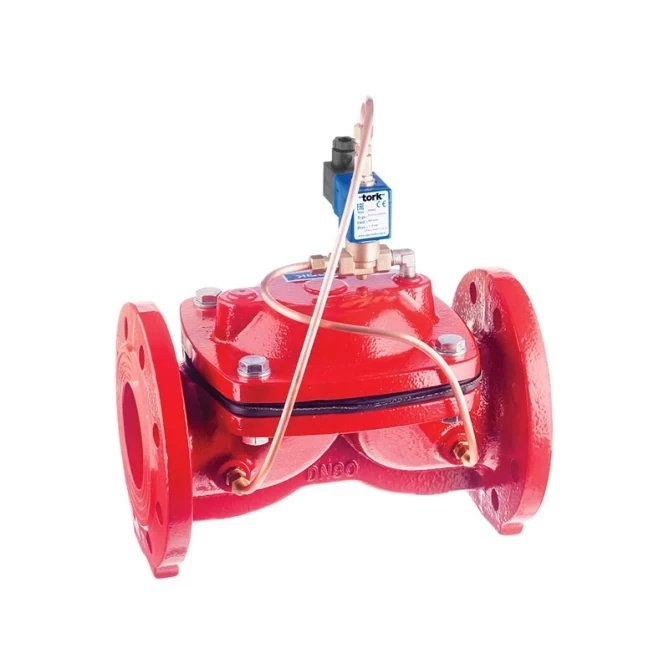

Valvola solenoide flangiata Tork T-GLF1020 DN200 per acqua, NC, senza bobina. Ad azionamento pilotato, a 2/2 vie, attacco flangiato DN200. Pressione 1–6 bar, temperatura del fluido da –20 a +80 °C, tenuta NBR. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-GLF1020 DN200 è una valvola elettromagnetica (solenoide) flangiata per acqua, in esecuzione normalmente chiusa (NC), fornita senza bobina. La valvola funziona secondo il principio del comando pilotato, è a 2/2 vie ed è destinata a sistemi di tubazioni con attacco flangiato DN200. L’apertura è garantita da una bobina ordinata separatamente in base all’alimentazione richiesta.
La valvola è destinata a reti idriche industriali con grandi diametri di tubazione – impianti di trattamento dell’acqua, stazioni di pompaggio, sistemi di irrigazione, circuiti industriali di raffreddamento o reti antincendio. L’attacco flangiato DN200 corrisponde agli standard delle grandi reti di tubazioni nell’industria e nelle infrastrutture comunali. Il comando pilotato consente una commutazione affidabile anche con portate elevate, senza richiedere una potenza elettrica eccessiva della bobina.
Il corpo valvola è in ghisa grigia con componenti interni in acciaio inox e ottone. Le sedi sono in ottone, la membrana e le guarnizioni in NBR, le molle e il tubo dell’ancora in acciaio inox. L’anello di schermatura è in rame secondo EN 12735-1. L’attacco flangiato è conforme alla norma BSP (ISO 228-1), su richiesta è disponibile l’esecuzione NPT. La bobina si collega tramite connettore DIN 43650 (ISO 4400 / EN 175301-803 Form A), per cavo con diametro 6–8 mm. Grado di protezione IP65 con bobina e connettore correttamente montati. La valvola può essere installata in qualsiasi posizione; la posizione consigliata è verticale con la bobina rivolta verso l’alto.
Parametri tecnici – S1070.20 (DN200, NC):
Le bobine della serie Tork per le valvole S1070/S1080 sono intercambiabili tra loro e vengono vendute separatamente. Al momento dell’ordine della bobina, indicare l’alimentazione richiesta – sono disponibili valori AC 12 V, 24 V, 48 V, 110 V o 230 V e DC 12 V, 24 V, 48 V o 110 V. La bobina si collega tramite connettore standard DIN 43650 (ISO 4400, Form A) per cavo con diametro 6–8 mm.
La valvola è pilotata: per aprire la membrana sfrutta la differenza di pressione tra ingresso e uscita. Se la pressione differenziale è inferiore a 1 bar, la valvola potrebbe non aprirsi in modo affidabile. Per applicazioni senza pressione differenziale costante (ad esempio sistemi a gravità o a pressione zero) è necessario scegliere una valvola ad azione diretta (tipo S1080, pressione differenziale min. 3,7 bar per DN65).
La valvola può essere montata in qualsiasi posizione senza influire sul funzionamento. Il produttore consiglia il montaggio verticale con la bobina rivolta verso l’alto: questa posizione è la più adatta dal punto di vista operativo e facilita l’eventuale sostituzione della bobina.
Sì, il produttore indica espressamente che le valvole solenoidi devono essere utilizzate con fluido filtrato. Le impurità nel liquido possono danneggiare la sede, la membrana o l’orifizio pilota e causare perdite o malfunzionamenti della valvola. Per questo motivo è opportuno installare a monte della valvola un filtro a rete o un filtro a Y con passaggio adeguato.
