Elettrovalvola flangiata Tork T-GLF1020 DN200 per acqua. Normalmente chiusa (NC), servoassistita, alimentazione 24 V AC. Pressione max. 6 bar, coefficiente di portata Kv 14 600 l/min. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |

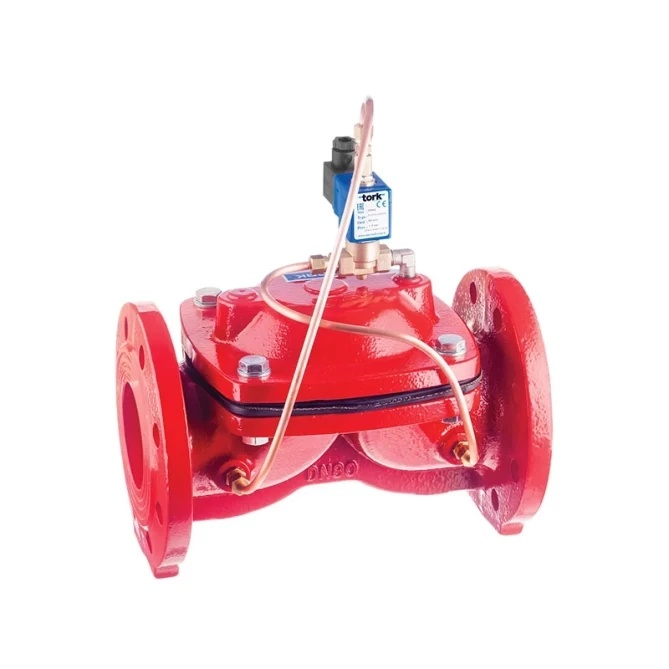

Tork T-GLF1020 è una valvola elettromagnetica (solenoide) flangiata della serie S1070 per acqua, per grandi diametri nominali. La valvola è a 2/2 vie, normalmente chiusa (NC) e servoassistita – quando viene alimentata a 24 V AC si apre, mentre alla disalimentazione ritorna in posizione chiusa tramite molla. Progettata per installazioni industriali con attacco flangiato DN 200.
La valvola trova impiego ovunque sia necessario controllare a distanza il flusso dell’acqua in reti di tubazioni di grande sezione. Tipicamente si tratta di circuiti industriali di raffreddamento, impianti di trattamento e distribuzione dell’acqua di processo, sistemi di irrigazione, stazioni di pompaggio o reti antincendio. L’attacco flangiato DN 200 consente il montaggio diretto sulla tubazione senza riduzioni e garantisce un collegamento rigido e a tenuta, adatto al funzionamento continuo.
Il corpo valvola è in ghisa, le parti interne (nucleo, molle) sono in acciaio inox e ottone. La membrana e le tenute sono in NBR, l’anello di schermatura è in rame. La bobina in classe H (180 °C) è inglobata in fibra di vetro ed è protetta con grado di protezione IP 65 – il connettore DIN 43650 / ISO 4400 Form A è il classico 3 poli industriale. La valvola può essere installata in qualsiasi posizione; si raccomanda tuttavia il montaggio verticale con bobina rivolta verso l’alto. Le flange sono in standard BSP (G), su richiesta NPT. Dimensioni per DN 200: lunghezza corpo L = 475 mm, lunghezza costruttiva C = 550 mm, larghezza B = 385 mm, altezza A = 295 mm, diametro dei bulloni della flangia d = 22 mm.
Parametri tecnici – S1070.20 (DN 200, NC):
No. La serie S1070 è servoassistita, il che significa che per l’apertura della valvola è necessaria una pressione differenziale minima di 1 bar. Se avete bisogno di una valvola in grado di funzionare da 0 bar (ad esempio in sistemi a gravità o con pressione bilanciata), scegliete la variante S1080, che lavora da 1,5 bar ed è progettata per campi di pressione più elevati, oppure richiedete una valvola a membrana ad azionamento diretto.
Secondo il datasheet, la valvola è destinata esclusivamente all’acqua e non è idonea per liquidi pericolosi del gruppo 1 (sostanze infiammabili, esplosive, tossiche o corrosive secondo PED). Il fluido deve essere filtrato – la viscosità massima è 5 °E (~37 cSt). Per altri fluidi (aria, gas, vapore) sono previste altre serie di valvole Tork.
Sì, le bobine sono intercambiabili. La serie S1070/S1080 utilizza bobine standard con connettore DIN 43650 / ISO 4400 Form A. Le tensioni disponibili sono AC 12, 24, 48, 110 e 230 V oppure DC 12, 24, 48 e 110 V. Su richiesta è possibile fornire una bobina con indicatore LED o con certificazione ATEX per ambienti esplosivi. Al momento dell’ordine della bobina di ricambio, indicate la tensione e la frequenza richieste.
La valvola può essere installata in qualsiasi posizione senza che ciò ne influenzi il funzionamento. Il produttore raccomanda il montaggio verticale con la bobina orientata verso l’alto – questa posizione garantisce una dissipazione ottimale del calore della bobina e la massima durata della membrana. Il montaggio orizzontale o con bobina verso il basso è consentito, se richiesto dall’installazione.
