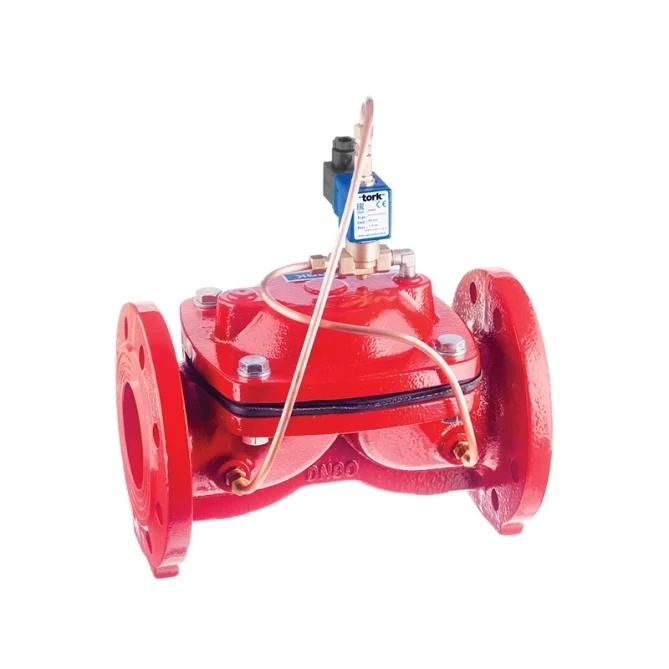

Elettrovalvola flangiata Tork T-GLF1020 DN200 per acqua, normalmente chiusa, servoassistita. Corpo in ghisa, tenuta NBR. Pressione 1–6 bar, temperatura da –20 a +80 °C, grado di protezione IP65. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
L'elettrovalvola flangiata Tork T-GLF1020 DN200 è una valvola solenoide a due vie (2/2) normalmente chiusa con attacco flangiato DN200, servoassistita, destinata all'acqua. La valvola è alimentata a 24 V DC e, in assenza di alimentazione, rimane chiusa: il fluido passa solo dopo l'applicazione del segnale elettrico. Il corpo è in ghisa, i componenti interni sono in acciaio inox e ottone, la tenuta è in NBR.
La valvola è progettata per impianti industriali di distribuzione dell'acqua con grandi diametri di tubazione. Trova tipicamente impiego negli impianti di trattamento dell'acqua, nelle stazioni di pompaggio, nei circuiti industriali di raffreddamento, nei sistemi di irrigazione oppure come organo di intercettazione nelle tubazioni per acqua di processo. La versione flangiata DN200 consente il collegamento diretto a flange standard di tubazione senza adattatori. La valvola non è destinata a liquidi pericolosi del gruppo 1 secondo PED.
La valvola della serie S1070 nella versione DN200 ha una lunghezza totale di 475 mm, un'altezza della flangia di 550 mm, un interasse dei fori della flangia di 385 mm e un diametro del cerchio di foratura dell'attacco di 295 mm, con diametro dei bulloni d22. La bobina in classe di isolamento H (180 °C) è inglobata in fibra di vetro ed è protetta con grado di protezione IP65 con connettore DIN 43650 correttamente collegato (ISO 4400, Form A). Le bobine sono intercambiabili e disponibili per alimentazione AC e DC in diverse varianti di tensione. Il montaggio è possibile in qualsiasi posizione; la posizione consigliata è verticale con bobina rivolta verso l'alto.
Specifiche tecniche – Tork T-GLF1020 DN200 (S1070.20):
Sì. La valvola S1070 è servoassistita, il che significa che utilizza la pressione differenziale del fluido per aprirsi. La pressione differenziale minima di esercizio è di 1 bar. Se la pressione nel sistema è inferiore o nulla (ad esempio negli impianti a gravità), la valvola potrebbe non aprirsi in modo affidabile; in tal caso è necessario scegliere un altro tipo di valvola (ad azione diretta, senza requisito di pressione minima).
La valvola può essere montata in qualsiasi posizione senza influire sul suo funzionamento. Il produttore raccomanda tuttavia il montaggio verticale con la bobina rivolta verso l'alto: questa posizione garantisce una dissipazione ottimale del calore della bobina e ne prolunga la durata.
Sì. Le bobine sono progettate come intercambiabili e possono essere sostituite senza dover smontare il corpo valvola dalla tubazione. Le bobine sono disponibili per alimentazione AC e DC a diverse tensioni (12 V, 24 V, 48 V, 110 V, 230 V AC; 12 V, 24 V, 48 V, 110 V DC). Su richiesta è possibile fornire anche la versione ATEX (Ex) della bobina.
Sì, il produttore prescrive l'uso di fluido filtrato. Le impurità nel liquido possono danneggiare la sede e la membrana della valvola oppure causarne una chiusura incompleta. Si consiglia di installare a monte della valvola un filtro a rete con grado di filtrazione adeguato.
La valvola è equipaggiata di serie con un connettore a 3 poli DIN 43650 secondo la norma ISO 4400 / EN 175301-803 Form A per cavo di diametro 6–8 mm. Su richiesta è possibile fornire un connettore con spia LED integrata, che indica l'eccitazione della bobina.
