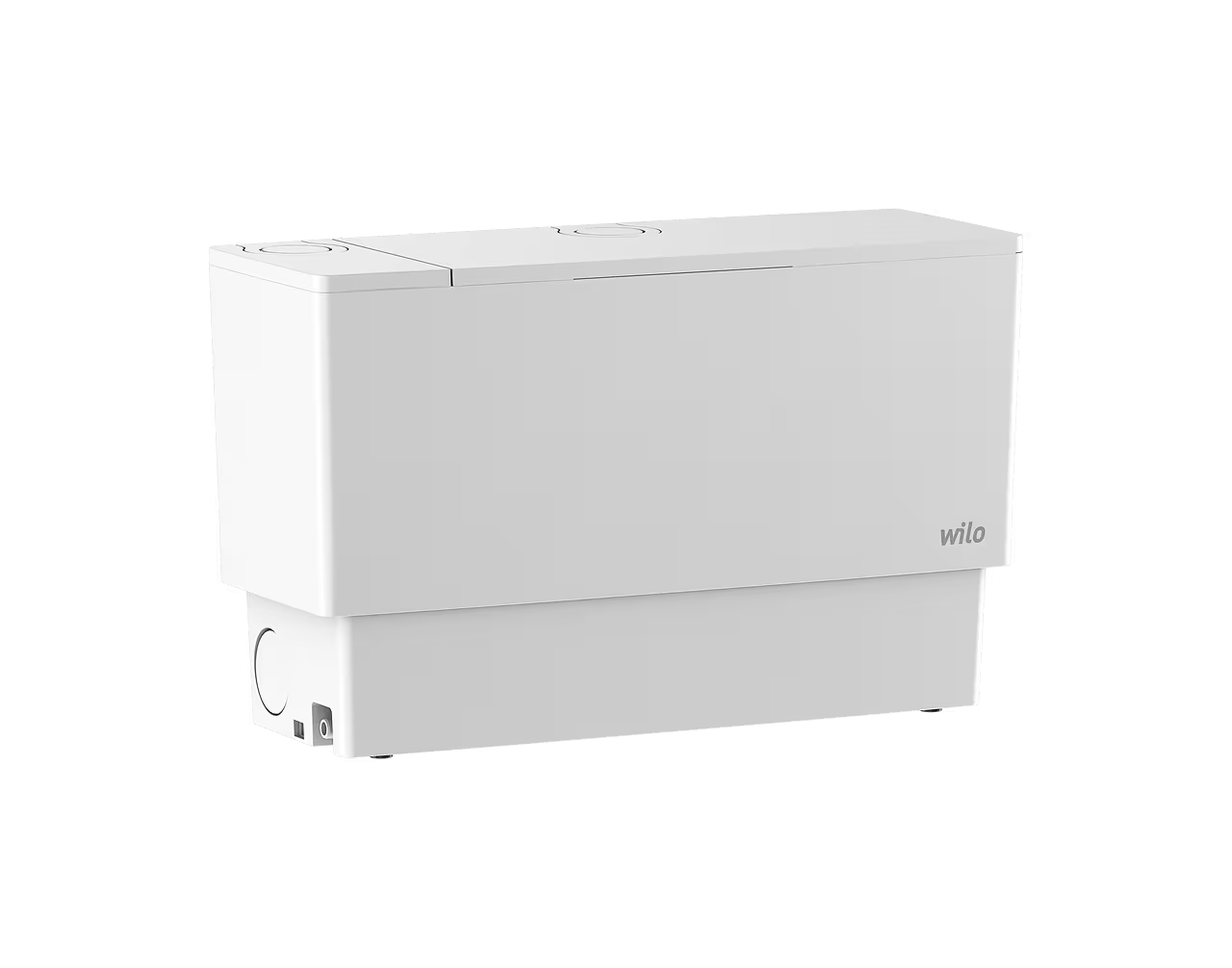

Stazione di sollevamento compatta pronta per il collegamento con contatto di allarme per il drenaggio di lavandini, docce, vasche e caldaie a condensazione.

Compatta e pronta

Installazione facile grazie al kit completo pronto per il collegamento immediato.

Allarme integrato

Allarme sonoro e contatto senza tensione per segnalare il livello alto.

Funzionamento senza odori

Filtro integrato con carbone attivo assicura la ventilazione senza odori sgradevoli.

Uso flessibile

Fino a 4 ingressi (DN 40/50), mandata (DN 32/40), adatta anche per condensa (da pH 2,5).

Fluido pompato

• Per la raccolta e il trasporto dell'acqua in ambito domestico:
• Acque reflue senza contenuto fecale
• Condensa (da valore pH 2,5) – non in forma pura, solo miscelata con acque reflue da un altro ingresso.
• Trasporto delle acque reflue in conformità con 12050
• Il dispositivo di sollevamento delle acque reflue soddisfa i requisiti della norma EN 12050-2.

Costruzione

• Stazione di sollevamento compatta con pompa sommersa, pronta per il collegamento.
• Misurazione del livello tramite sensore di livello.
• Ventilazione integrata nel coperchio interno con filtro a carbone attivo.
• Cicalino integrato e contatto senza tensione di allarme (max. 42 V=, 500 mA, contatto normalmente aperto NC) per segnalare il livello alto.
• Il coperchio del serbatoio chiude completamente il dispositivo.
• Sono disponibili fino a quattro connessioni:
  • 1× ingresso DN 40 (40 mm), senza valvola di ritegno, verso l'alto, chiuso di fabbrica.
  • 2× ingresso DN 40/50 (40/50 mm), con valvola di ritegno, orizzontale a sinistra/destra, aperto di fabbrica.
  • 1× connessione di mandata DN 32/40 (32/40 mm), con valvola di ritegno, verso l'alto, aperta di fabbrica. Possibilità di mandata orizzontale a destra (foro chiuso di fabbrica).

Contenuto della fornitura

• 1× guarnizione per tubo HT DN 32/40 (32/40 mm)
• 2× fascetta per tubo 32–50 mm
• 2× connessione di ingresso DN 50 (50 mm)
• 2× guarnizione per tubo HT DN 40/50 (40/50 mm)
• 2x valvola di ritegno
• 2× fascetta per tubo 50–70 mm
• 2× fascetta per tubo 32–50 mm
• 2× tappo di tenuta
• 6× O-ring
• Ancoraggio (protezione contro il galleggiamento): 2× staffe di fissaggio con viti e tasselli
• Kit per scarico di emergenza (tubo di drenaggio, fascetta per tubo, tappo di tenuta)
• Kit per altezza di aspirazione
• Kit per connessione di mandata orizzontale
• Istruzioni per il montaggio e l'uso

Dati operativi

• Campo di applicazione consentito - temperatura del fluido T: 3 °C
• Temperatura ambiente T: 3 °C
• Pressione massima di esercizio PN: 1 bar
• Volume massimo di commutazione V: 3,2 l

Dati del motore

• Connessione di rete: 1~230 V, 50 Hz
• Tolleranza di tensione: ±10 %
• Potenza nominale del motore P2: 0,45 kW
• Velocità nominale n: 2800 1/min
• Corrente nominale IN: 3,5 A
• Classe di isolamento: F
• Classe di protezione del motore: IP68
• Frequenza massima di commutazione t: 20 1/h

Materiali

• Materiale del serbatoio: ABS

Dimensioni per l'installazione

• Connessione del tubo sul lato di aspirazione: DN 40 (40 mm)
• Connessione del tubo sulla mandata: DN 32/40 (32/40 mm)

Informazioni per l'ordine

• Marca: Wilo
• Nome del prodotto: DrainLift MINI5-XS/C-EF
• Peso netto circa m: 7,5 kg
• Numero del prodotto: 6095129

Wilo DrainLift MINI5-XS/C-EF è una stazione di sollevamento versatile ideale per il drenaggio affidabile di lavandini, docce, vasche e condensa da caldaie in ambito domestico, con sicurezza aggiuntiva grazie all'allarme integrato.
