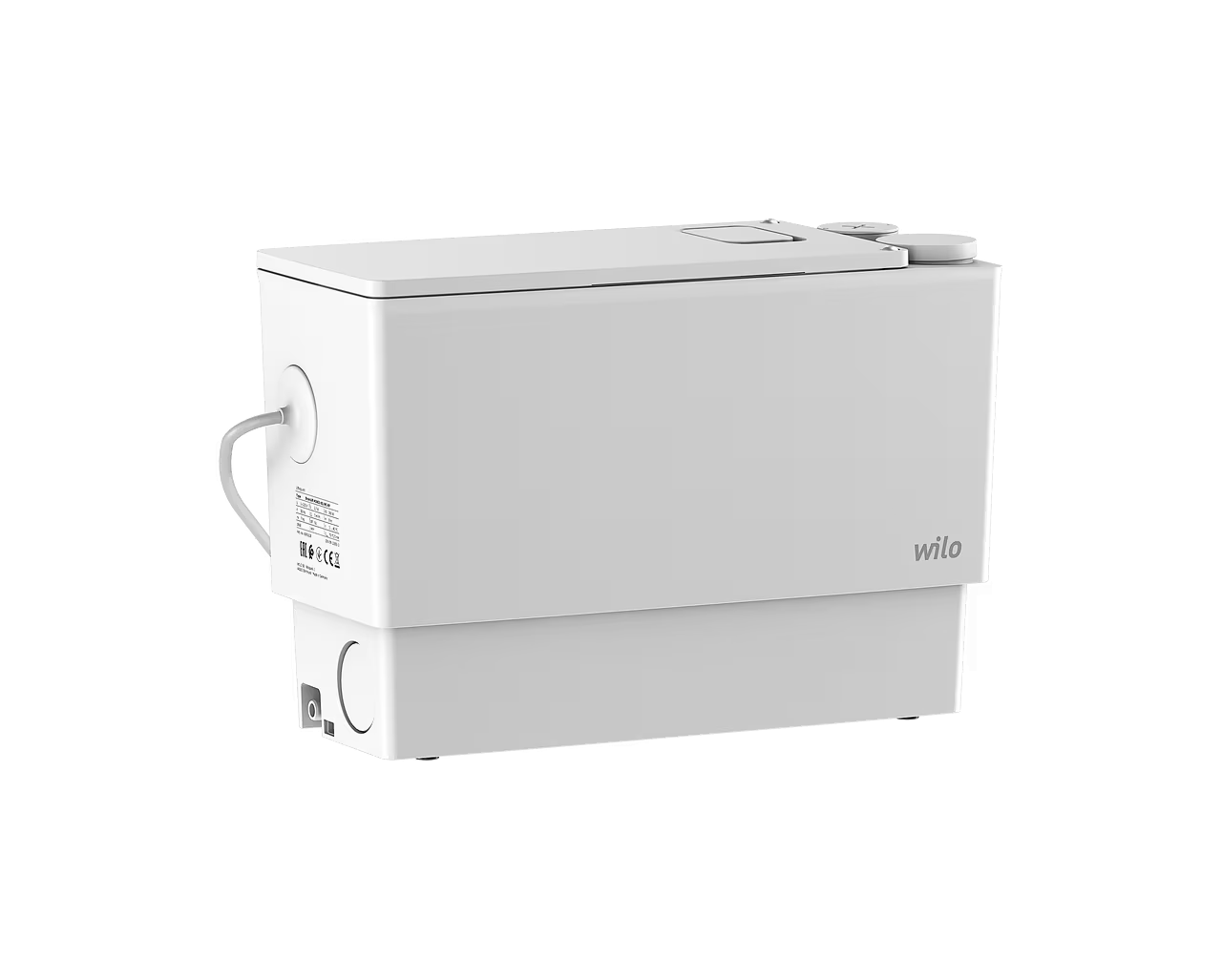

Stazione di sollevamento compatta pronta per il collegamento per il drenaggio di lavandini, docce e vasche da bagno.

Compatta e sommergibile

Struttura completamente sommergibile per un'installazione facile anche in spazi ristretti.

Pronta per il collegamento

Installazione semplice grazie al kit completo pronto per l'uso immediato.

Funzionamento senza odori

Filtro integrato con carbone attivo garantisce la ventilazione senza odori sgradevoli.

Collegamento flessibile

Fino a quattro opzioni di collegamento per lavandini, docce e vasche (DN 40/50 e DN 32/40).

Fluido pompato

• Per la raccolta e il trasporto dell'acqua in aree residenziali:
• Acque reflue senza contenuto fecale
• Trasporto delle acque reflue in conformità con 12050
• Il dispositivo di sollevamento delle acque reflue soddisfa i requisiti della norma EN 12050-2.

Costruzione

• Stazione di sollevamento compatta, completamente sommergibile con pompa sommersa, pronta per il collegamento.
• Il livello viene misurato tramite un interruttore a galleggiante verticale.
• La ventilazione è integrata nel coperchio ed è dotata di un filtro con carbone attivo.
• Sono disponibili fino a quattro collegamenti:
  • 1× ingresso 40 mm (DN 40), senza valvola di ritegno, orientato verso l'alto, chiuso dalla fabbrica.
  • 2× ingresso 40/50 mm (DN 40/50), con valvola di ritegno, orientato orizzontalmente verso sinistra e destra, aperto dalla fabbrica.
  • 1× raccordo di mandata 32/40 mm (DN 32/40), con valvola di ritegno, orientato verso l'alto, aperto dalla fabbrica.

Contenuto della fornitura

• 1× guarnizione per tubo HT DN 32/40 (32/40 mm)
• 2× fascetta per tubo 32–50 mm
• 2× raccordo di ingresso DN 50 (50 mm)
• 2× guarnizione per tubo HT DN 40/50 (40/50 mm)
• 2x valvola di ritegno
• 2× fascetta per tubo 50–70 mm
• 2× fascetta per tubo 32–50 mm
• 2× tappo di tenuta
• 6× O-ring
• Ancoraggio (protezione contro il galleggiamento): 2× staffe di fissaggio con viti e tasselli
• Istruzioni di montaggio e funzionamento

Dati operativi

• Campo di applicazione consentito - temperatura del fluido T: 3 °C
• Temperatura massima del fluido, a breve termine fino a 5 min. T: 75 °C
• Temperatura ambiente T: 3 °C
• Pressione operativa massima PN: 1 bar
• Volume di commutazione massimo V: 3,1 l

Dati del motore

• Collegamento alla rete: 1~230 V, 50 Hz
• Tolleranza di tensione: ±10 %
• Potenza nominale del motore P2: 0,25 kW
• Velocità nominale n: 2800 1/min
• Corrente nominale IN: 1,9 A
• Classe di isolamento: F
• Classe di protezione del motore: IP68
• Frequenza massima di commutazione t: 20 1/h

Materiali

• Materiale del serbatoio: ABS

Dimensioni per l'installazione

• Raccordo del tubo sul lato di aspirazione: DN 40 (40 mm)
• Raccordo del tubo sulla mandata: DN 32/40 (32/40 mm)

Wilo DrainLift MINI3-XS-EF è la soluzione ideale per un drenaggio affidabile e igienico delle acque reflue senza contenuto fecale da lavandini, docce e vasche in abitazioni dove il drenaggio per gravità non è possibile.
