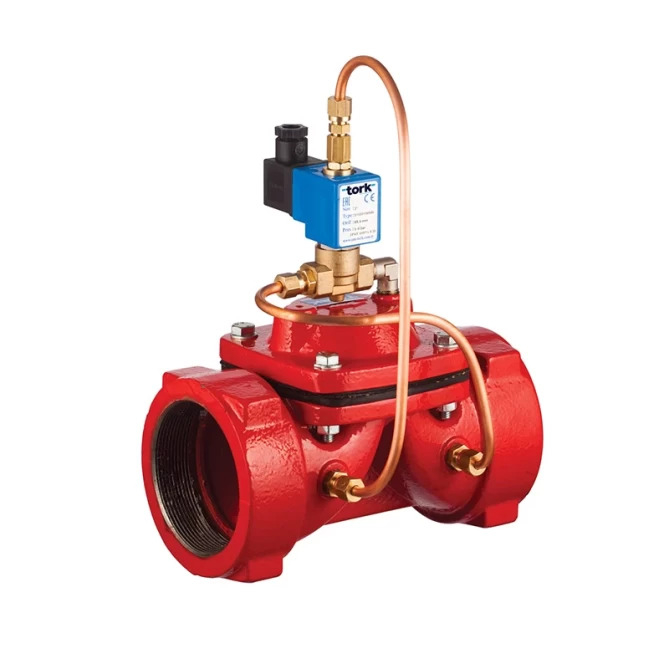

L'elettrovalvola Tork T-GLH100 da 2½" è una valvola solenoide servoassistita per acqua, normalmente chiusa (NC). Diametro dell'orifizio 65 mm, Kv 1 266 l/min, pressione di esercizio 3,7–16 bar, temperatura del fluido da –10 a +80 °C. Alimentazione 24 VAC. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-GLH100 G 2½" NC 24 VAC è un'elettrovalvola servoassistita della serie S1033 per acqua con grande diametro dell'orifizio. Si tratta di una valvola a due vie (2/2) normalmente chiusa con principio di funzionamento a membrana. Quando l'alimentazione viene inserita, la valvola si apre; in caso di interruzione o disinserimento dell'alimentazione, rimane o ritorna in posizione chiusa. Progettata per impianti industriali con attacco filettato G 2½" e portata nominale fino a 1 266 l/min.
La valvola è adatta per impianti industriali e tecnologici per acqua, dove è necessario controllare a distanza o automaticamente il flusso in tubazioni di grande diametro. Trova impiego in stabilimenti industriali, impianti di trattamento dell'acqua, sistemi di irrigazione, sistemi antincendio, stazioni di pompaggio e ovunque sia richiesto un comando di intercettazione affidabile per tubazioni con diametro 2½". La valvola può essere installata in qualsiasi posizione, anche se si raccomanda il montaggio verticale con bobina rivolta verso l'alto.
La valvola funziona secondo un principio pilota a membrana: in posizione chiusa, il pilota convoglia la pressione dal lato di ingresso (P1) sulla membrana che, insieme alla molla, mantiene la valvola perfettamente chiusa. In apertura, il pilota scarica la camera di comando, la pressione di ingresso solleva la membrana dal basso e la valvola si apre completamente. Questo sistema di comando garantisce una chiusura ermetica anche ad alte pressioni e non richiede elevate forze elettromagnetiche: per questo la bobina è relativamente piccola anche con attacco G 2½". La pressione differenziale minima di esercizio per un funzionamento affidabile è di 3,7 bar.
Parametri tecnici:
La valvola è servoassistita: per aprirsi sfrutta la pressione differenziale del fluido stesso, non la forza diretta dell'elettromagnete. L'elettromagnete commuta solo un piccolo pilota; il sollevamento della membrana della grande sezione (65 mm) è assicurato dalla forza idraulica della pressione di ingresso. Se la pressione differenziale (differenza P1 – P2) non raggiunge il valore minimo di 3,7 bar, la membrana non si apre in modo affidabile. Per impianti con pressione inferiore è necessario valutare una valvola ad azionamento diretto o assistito da molla.
Sì, il produttore lo richiede espressamente. Il canale pilota e la membrana sono sensibili alle impurità: anche una piccola particella solida può bloccare il pilota e causare un malfunzionamento del comando. Si raccomanda di installare a monte della valvola un filtro a rete, tenendo conto della viscosità massima del fluido di 5 °E (~37 cSt). Per gli impianti industriali per acqua si utilizza normalmente un filtro con maglia da 100–200 µm.
In linea di principio, la valvola può essere montata in qualsiasi posizione senza perdita di funzionalità. Tuttavia, il produttore raccomanda il montaggio verticale con la bobina orientata verso l'alto: questa posizione è la più favorevole per la dissipazione del calore della bobina e riduce al minimo il rischio di deposito di impurità nel canale pilota.
Sì, la scheda tecnica indica che la bobina ATEX (antideflagrante) è disponibile su richiesta. La versione standard del prodotto non è dotata di certificazione ATEX: deve essere specificata espressamente al momento dell'ordine. Per maggiori informazioni sulla disponibilità e sul codice d'ordine della variante ATEX, contattare l'ufficio tecnico o il distributore.
Sì, le bobine sono costruttivamente intercambiabili: possono essere sostituite senza smontare la valvola dalla tubazione. La serie S1033 supporta bobine AC e DC con tensioni di 12 V, 24 V, 48 V, 110 V e 230 V. In caso di sostituzione, è sempre necessario verificare che la nuova bobina corrisponda all'alimentazione del sistema di controllo e indicare esplicitamente la tensione della bobina al momento dell'ordine.
