L’elettrovalvola per acqua Tork T-GLH100 G 2½" è una valvola a comando pilotato, normalmente chiusa, con corpo in ghisa per impianti idrici industriali. Alimentazione 230 V AC, pressione max. 16 bar, Kv 1 266 l/min. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |

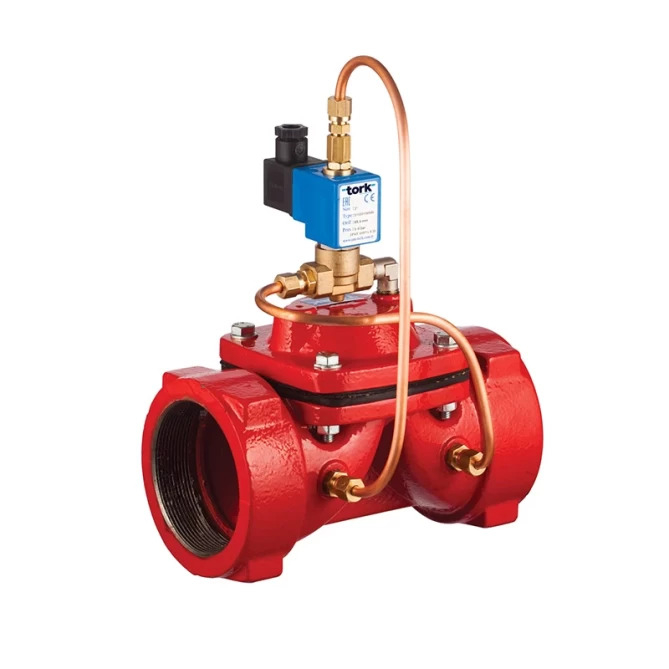

Tork T-GLH100 G 2½" NC 230 V AC è un'elettrovalvola servoassistita della serie S1033 per impianti idrici industriali. La valvola è normalmente chiusa (NC): in assenza di alimentazione rimane chiusa e si apre solo quando viene applicata la tensione. Il corpo in ghisa, il diametro dell’orifizio di 65 mm e la portata Kv di 1 266 l/min la collocano tra le elettrovalvole industriali per acqua di grande sezione.
La valvola è destinata a impianti idrici industriali e tecnologici in cui è necessario controllare a distanza o automaticamente il flusso in tubazioni di grande diametro. Trova impiego in impianti industriali, stazioni di pompaggio, sistemi di irrigazione, reti di distribuzione di acqua di servizio o ovunque si utilizzino tubazioni G 2½" e sia disponibile un’alimentazione a 230 V AC. La valvola richiede una pressione differenziale minima di esercizio di 1 bar: non è adatta per installazioni con pressione nulla o molto bassa.
La valvola funziona secondo il principio del comando idraulico servoassistito: una piccola bobina elettromagnetica controlla la pressione nella camera di controllo sopra la membrana. In posizione chiusa, la pressione di ingresso spinge il fluido sulla membrana dall’alto (in combinazione con la molla), garantendo una chiusura ermetica. In apertura, la camera di pressione viene scaricata tramite il pilota e la pressione di ingresso solleva la membrana dal basso. Questo principio consente di controllare grandi portate con un elettromagnete relativamente piccolo.
Parametri tecnici:
La valvola S1033 è servoassistita: per aprirsi sfrutta la pressione idraulica del fluido. La pressione differenziale minima (differenza di pressione a monte e a valle della valvola) per questo modello è di 3,7 bar. Con una pressione inferiore, la valvola potrebbe non aprirsi in modo affidabile anche in presenza di alimentazione. Per installazioni con pressione differenziale nulla o bassa è necessario scegliere una valvola ad azione diretta oppure una valvola con pressione minima zero (zero pressure).
Sì, le bobine sono intercambiabili. Tork offre bobine per tensioni 12 V DC, 24 V DC, 110 V DC, 12 V AC, 24 V AC, 110 V AC e 230 V AC (15 VA oppure 24 VA). Al momento dell’ordine della bobina di ricambio è necessario indicare la tensione e il tipo (ad esempio il codice d’ordine della bobina è C40230VAC15VA per 230 V AC / 15 VA). La bobina si collega tramite connettore DIN 43650 / ISO 4400 Form A, un connettore industriale standard.
La valvola può essere montata in qualsiasi posizione senza che ciò ne influenzi il funzionamento. La posizione consigliata è verticale con la bobina rivolta verso l’alto: in questa posizione il funzionamento è più affidabile e la condensa non può penetrare nella bobina.
Sì, il produttore richiede l’utilizzo con fluidi filtrati. Le impurità meccaniche possono danneggiare la membrana o ostruire il canale pilota, causando perdita di tenuta o malfunzionamento della valvola. Si consiglia di installare a monte della valvola un filtro a rete (filtro raccogli-impurità), con viscosità massima del fluido fino a 5 °E (~37 cSt).
Sì, su richiesta è disponibile una bobina con certificazione ATEX (antideflagrante). Questa variante deve essere richiesta singolarmente: la configurazione standard di catalogo non include ATEX. Il corpo base della valvola rimane lo stesso, cambiano solo la bobina e il connettore.
