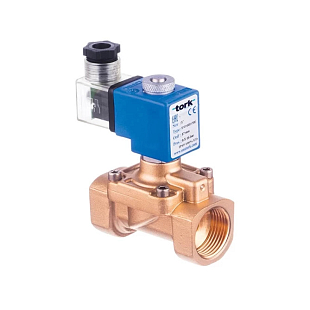

L'elettrovalvola per olio combustibile Tork T-Y401 G1/4" è una valvola 2/2 vie ad azione diretta con corpo in ottone per l'intercettazione delle linee di distribuzione del combustibile. Normalmente chiusa, alimentazione 24 V DC, pressione max. 20 bar, tenuta in Viton. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-Y401 G1/4" (S4010.01.032) è un’elettrovalvola a 2 vie normalmente chiusa per olio combustibile, ad azionamento diretto. La valvola è progettata per l’intercettazione e l’apertura delle linee di alimentazione di olio combustibile e combustibili leggeri in centrali termiche industriali e commerciali. Il corpo in ottone, la struttura interna in acciaio inox e la tenuta in Viton garantiscono un funzionamento affidabile in servizio continuo (ED 100%).
La valvola T-Y401 è destinata alle linee di alimentazione di olio combustibile in centrali termiche, impianti di combustione e applicazioni industriali che utilizzano combustibili liquidi. Gli impieghi tipici comprendono l’intercettazione dell’alimentazione di olio ai bruciatori, le funzioni di sicurezza nei circuiti combustibile e il controllo automatico della portata in combinazione con i sistemi di comando dei bruciatori. La valvola funziona a partire da pressione differenziale nulla (ΔP = 0), quindi può essere utilizzata anche dove non è possibile garantire una pressione minima di esercizio, ad esempio durante l’avviamento o l’arresto dell’impianto. Il montaggio è possibile in qualsiasi posizione, mentre la bobina deve essere installata in verticale.
La valvola ha un corpo in ottone con attacco filettato G1/4" (BSP). Il diametro dell’orifizio è di 3,2 mm, coefficiente di portata Kv = 4,6 l/min. Le parti interne sono in acciaio inox, la tenuta è in Viton resistente fino a +160 °C. La bobina in classe di isolamento H (180 °C) con grado di protezione IP65 si collega tramite connettore standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) per cavo con diametro 6–8 mm. Questa variante è dotata di bobina 24 V DC / 18 W. La viscosità massima del fluido è 5 °E (~37 cSt).
Parametri tecnici:
Sì. La variante G1/4" (S4010.00 e S4010.01) è ad azionamento diretto e funziona a partire da ΔP = 0 bar. L’apertura e la chiusura sono garantite dall’elettromagnete indipendentemente dalla pressione nella tubazione, quindi la valvola funziona in modo affidabile anche durante l’avviamento dell’impianto o l’arresto del bruciatore.
La tenuta standard è in Viton (da –10 °C a +160 °C), adatta per olio combustibile, gasolio e combustibili leggeri. Su richiesta è disponibile una variante con tenuta Ruby con lo stesso campo di temperatura. La valvola non è destinata ad acqua, vapore o fluidi chimici aggressivi: per questi sono disponibili altre serie (S1010, S2012).
Standardmente sono disponibili bobine AC: 12 V / 15 VA, 24 V / 15 VA, 48 V / 15 VA, 230 V / 15 VA, 230 V / 24 VA e DC: 12 V / 18 W, 24 V / 18 W, 48 V / 18 W, 110 V / 18 W. Su richiesta possono essere fornite anche altre tensioni. La tolleranza è AC –15 % / +10 %, DC –5 % / +10 %. Su ordinazione sono disponibili connettori con segnalazione LED o con presa PWM.
Sì, il produttore lo indica espressamente nella scheda tecnica. A monte della valvola deve essere sempre installato un filtro combustibile, che protegga la sede e la tenuta dalle impurità solide presenti nell’olio. Senza filtro vi è il rischio di usura prematura della tenuta e di perdite della valvola.
Il corpo valvola può essere montato in qualsiasi posizione, senza influire sul funzionamento. La bobina, tuttavia, deve essere orientata verticalmente (asse del nucleo in verticale). In caso di installazione della bobina in orizzontale o verso il basso, vi è il rischio di maggiore usura del nucleo e di riduzione della durata utile.
