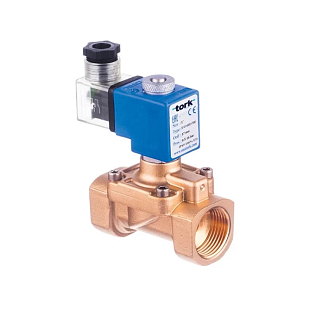

Elettrovalvola per olio combustibile Tork T-Y401 G1/4" con tenuta in Viton per l’intercettazione delle linee di distribuzione dell’olio. Normalmente chiusa, ad azione diretta, da 0 bar. Pressione max. 20 bar, temperatura del fluido fino a 160 °C. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-Y401 G1/4" è una valvola elettromagnetica a 2 vie per olio combustibile, ad azionamento diretto (senza necessità di pressione differenziale minima). La valvola è normalmente chiusa e si apre quando la bobina viene alimentata. Il corpo è realizzato in ottone, la tenuta in Viton resistente a temperature del fluido fino a 160 °C. Destinata a impianti industriali e commerciali con bruciatori a olio e linee di distribuzione del combustibile.
La valvola è destinata principalmente a linee di distribuzione del combustibile con olio combustibile (olio combustibile extra leggero, olio combustibile leggero), dove assicura la chiusura o l’apertura automatica del flusso all’avviamento e all’arresto del bruciatore. Le applicazioni tipiche comprendono centrali termiche industriali e commerciali con bruciatori a olio, circuiti combustibile di gruppi termici, forni industriali ed essiccatoi con riscaldamento a olio. Grazie alla possibilità di montaggio in qualsiasi posizione e al principio ad azionamento diretto (funzionamento da 0 bar), la valvola è adatta anche dove non è garantita una pressione di ingresso costante.
Il corpo valvola è realizzato in ottone, i componenti funzionali interni (sede, tubo del nucleo, molle) in acciaio inox. La tenuta è standardmente in Viton (resistenza da –10 a +160 °C), idoneo per derivati del petrolio e oli. La bobina in classe H (180 °C) con impregnazione in vetroresina garantisce il funzionamento continuo (ED 100 %). Il collegamento elettrico è tramite connettore standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) per cavo Ø 6–8 mm. Grado di protezione IP65 (standard), IP68 su richiesta. Attacco filettato BSP G1/4" (NPT su richiesta). Dimensioni della valvola (G1/4"): lunghezza corpo A = 90 mm, altezza B = 90 mm, altezza con bobina C = 32 mm, profondità D = 39 mm, diametro del foro E = 78 mm, interasse F = 25,6 mm, H = 22,3 mm.
Parametri tecnici – T-Y401 G1/4" / S4010.01.032:
No. La valvola T-Y401 G1/4" è ad azionamento diretto (ΔP = 0), quindi funziona a partire da pressione differenziale nulla. Non richiede una pressione minima del fluido in ingresso per aprirsi, a differenza delle valvole servoassistite (vale per le varianti G1/8" e G1/4"). I diametri di attacco maggiori della serie S4010 (da G3/8" in su) sono servoassistiti e richiedono min. 0,5 bar.
Sì, il produttore raccomanda di utilizzare sempre le valvole della serie S4010 con un filtro. Le impurità presenti nell’olio possono danneggiare la sede della valvola o impedirne la corretta chiusura, causando perdite. Per un diametro del foro di 3,2 mm, l’installazione di un filtro combustibile fine (circa 100–150 µm) a monte della valvola è condizione necessaria per un funzionamento affidabile.
Il corpo valvola può essere montato in qualsiasi posizione senza limitazioni funzionali. Tuttavia, la bobina deve essere orientata verticalmente: questa condizione è indicata dal produttore come obbligatoria. Il montaggio della bobina in posizione orizzontale o inclinata può influire negativamente sul funzionamento dell’elettromagnete e sulla durata della bobina.
Sì. La valvola è disponibile con bobine standard per alimentazione 12 V DC, 24 V DC, 110 V DC, 12 V AC, 24 V AC, 110 V AC e 230 V AC. Su richiesta è possibile fornire una bobina con LED di segnalazione, presa PWM oppure in esecuzione ATEX (atmosfere esplosive). Al momento dell’ordine è necessario specificare l’alimentazione della bobina.
La valvola soddisfa i requisiti delle direttive PED (attrezzature a pressione) e LVD (bassa tensione). Attenzione: la scheda tecnica fa riferimento a revisioni precedenti delle direttive (PED 97/23/EC e LVD 2006/95/EC) – attualmente sono in vigore PED 2014/68/EU e LVD 2014/35/EU. Si consiglia di verificare la conformità aggiornata presso il fornitore. L’attacco filettato corrisponde a BSP G (ISO 228-1).
