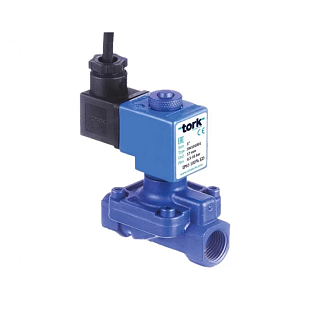

Elettrovalvola Tork SW1010 G2" con grado di protezione IP68 per utilizzo sott'acqua e in ambienti aggressivi. Normalmente chiusa, servoassistita. Guarnizione EPDM, pressione max. 12 bar, portata fino a 450 l/min. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork SW1010 G2" IP68 è un'elettrovalvola a 2 vie normalmente chiusa, servoassistita, progettata per funzionare in ambienti aggressivi, ad alta umidità e in immersione fino a 10 metri di profondità. La valvola è adatta per liquidi e aria, con tenuta EPDM, diametro dell'orifizio di 46 mm, pressione di esercizio massima 12 bar. La bobina va ordinata separatamente.
La valvola della serie SW1010 è progettata per operare in condizioni in cui le elettrovalvole standard falliscono: capannoni industriali polverosi, installazioni esterne esposte alla pioggia, serbatoi, impianti di depurazione delle acque reflue, sistemi di irrigazione e applicazioni in cui può verificarsi l'allagamento del quadro elettrico o della valvola. Il grado di protezione IP68 (testato per 72 ore sott'acqua secondo TS3033 EN60529) e il corpo in ottone zincato con rivestimento PTFE garantiscono resistenza alla corrosione anche in caso di contatto prolungato con l'umidità. La valvola può essere montata in qualsiasi posizione; la bobina dovrebbe essere orientata verticalmente.
Il corpo valvola è realizzato in ottone con rivestimento PTFE, le parti interne e le sedi sono in acciaio inox. La tenuta in EPDM (−10 °C fino a +130 °C) assicura la compatibilità con acqua calda, vapore a bassa pressione e fluidi chimicamente meno aggressivi. L'anello di schermatura è in rame (EN 12735-1). La valvola è servoassistita – la pressione differenziale minima di esercizio è 0,5 bar, quella massima 12 bar. Il valore Kv per G2" raggiunge 450 l/min a una pressione di 1 bar. L'attacco è standard BSP (G), NPT su richiesta. La lunghezza standard del cavo della bobina è di 3 metri; altre lunghezze su ordinazione.
Parametri tecnici – SW1010.08.460E (G2", EPDM):
Per la serie SW1010 si utilizzano bobine della serie C420 con grado di protezione IP68. Al momento dell'ordine è necessario specificare la tensione di alimentazione (ad es. 24 V AC / 24 V DC). Le bobine sono disponibili per alimentazione AC 12–230 V e DC 12–110 V. Il cavo standard della bobina ha una lunghezza di 3 metri; altre lunghezze sono disponibili su richiesta. Selezionate la bobina corretta negli accessori della scheda prodotto oppure consultate il nostro reparto tecnico.
Una valvola servoassistita non utilizza direttamente l'elettromagnete per il proprio movimento, ma la pressione del fluido stesso: l'elettromagnete apre un piccolo foro pilota e la pressione muove poi la membrana principale. Questo consente di comandare grandi sezioni di passaggio (qui 46 mm) anche con una bobina di piccole dimensioni. Lo svantaggio è che la valvola richiede una pressione differenziale minima di 0,5 bar in ingresso. Se lavorate con un sistema senza pressione costante (serbatoio a gravità, pressione zero), è necessario scegliere una valvola ad azione diretta o semidiretta.
La scheda tecnica indica soltanto il fluido generico “acqua” – nella documentazione tecnica disponibile non è riportata alcuna certificazione per acqua potabile (ad es. WRAS, ACS o la norma ceca ČSN EN 15014). Se avete bisogno di una valvola per la distribuzione di acqua potabile, verificate questa certificazione direttamente con il produttore o il distributore prima dell'ordine.
Il corpo valvola può essere montato in qualsiasi posizione. Tuttavia, la bobina dovrebbe essere orientata verticalmente (asse della bobina in verticale) – il produttore lo raccomanda per il corretto funzionamento dell'elettromagnete. A monte della valvola si consiglia di installare un filtro a rete, per evitare che impurità presenti nel fluido danneggino la sede o la membrana.
La valvola è disponibile con tenuta NBR (standard, −10 °C fino a +80 °C), EPDM (−10 °C fino a +130 °C, adatta per acqua calda e vapore a bassa pressione) e VITON (−10 °C fino a +160 °C, per fluidi chimicamente aggressivi e temperature più elevate). La versione E nella sigla del codice d'ordine (SW1010.08.460E) indica proprio EPDM. Se lavorate con un fluido oltre 80 °C o con sostanze chimiche che degradano l'NBR, EPDM o VITON sono la scelta corretta.
