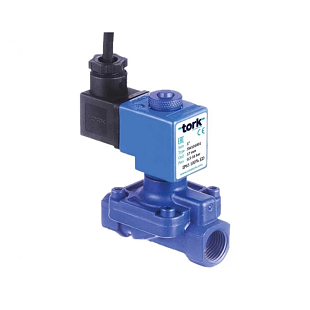

Elettrovalvola Tork SW1010 da 2" con grado di protezione IP68 per funzionamento sott'acqua e in ambienti aggressivi. Normalmente chiusa, servoassistita. Guarnizione EPDM, pressione max. 12 bar, portata 450 l/min. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Elettrovalvola Tork SW1010 2" IP68 è un’elettrovalvola a solenoide a 2 vie servoassistita, in versione normalmente chiusa (NC), progettata per operare in ambienti aggressivi, in luoghi con elevata umidità e in immersione fino a una profondità di 10 m sott’acqua. Il corpo valvola è in ottone con rivestimento in PTFE, mentre i componenti interni sono in acciaio inox. La tenuta in EPDM consente il funzionamento con fluidi fino a 130 °C.
La valvola è progettata per installazioni in cui le versioni standard non sono sufficienti: ambienti industriali polverosi, reti esterne esposte alla pioggia, allagamenti o immersione, impianti chimici e alimentari con fluidi aggressivi e luoghi con umidità costantemente elevata. Le applicazioni tipiche includono sistemi di irrigazione con tubazioni sommerse, linee di lavaggio industriali, stazioni di pompaggio per acque reflue e regolazione di aria e acqua in strutture sotterranee. La bobina viene fornita di serie con un cavo da 3 metri per il collegamento diretto in immersione.
La valvola è servoassistita, pressione differenziale minima di esercizio ΔP = 0,5 bar. Attacco filettato G 2" (BSP), NPT su richiesta. Il corpo è in ottone con rivestimento in PTFE resistente alla corrosione; sede, nucleo e molle sono in acciaio inox. L’anello di schermatura è in rame secondo EN 12735-1. La bobina IP68 (testata per 72 ore sott’acqua secondo TS3033 EN60529) ha superato un test in nebbia salina di 350 ore. Il diametro dell’orifizio è di 46 mm, la portata Kv raggiunge 450 l/min con tenuta NBR (per EPDM verificare con il produttore). Tensione nominale della bobina per questa variante: 24 V DC / 18 W. Temperatura ambiente di esercizio: da −10 °C a +60 °C.
Parametri tecnici – SW1010.08.460E.24VDC:
La valvola SW1010 in versione IP68 è progettata per il funzionamento continuo in immersione fino a una profondità di 10 m sotto il livello dell’acqua. La bobina è testata per 72 ore sott’acqua secondo la norma TS3033 EN60529 e ha superato un test in nebbia salina di 350 ore. La lunghezza standard del cavo è di 3 m; altre lunghezze sono disponibili su richiesta.
La valvola è servoassistita: per aprire la membrana sfrutta la differenza di pressione tra ingresso e uscita. Il ΔP minimo di 0,5 bar deve essere garantito in modo continuo per tutta la durata del flusso. Se il sistema lavora a pressione nulla o bassa, è necessario scegliere una valvola ad azione diretta (serie senza principio pilota), non questo modello.
Il produttore indica che le elettrovalvole della serie SW1010 devono essere utilizzate con filtri. A monte della valvola è necessario installare un filtro per acqua o aria con dimensioni e grado di filtrazione della rete adeguati al fluido in questione. Verificare il grado di filtrazione consigliato nel manuale di installazione o presso il fornitore: il datasheet non riporta questo valore.
Il corpo valvola può essere montato in qualsiasi posizione senza influire sul funzionamento. La bobina, tuttavia, deve essere posizionata verticalmente: questa è una condizione richiesta dal produttore per il corretto funzionamento dell’elettromagnete. In fase di progettazione dell’installazione è quindi necessario garantire che la bobina sia rivolta verso l’alto o disposta sull’asse verticale.
La valvola è disponibile con tenuta NBR (fino a +80 °C, acqua, aria, oli minerali), EPDM (fino a +130 °C, vapore, acqua calda, acidi e basi deboli – questa variante), VITON (fino a +160 °C, sostanze chimiche aggressive, solventi) e PTFE o RUBY (fino a +160 °C, per applicazioni chimiche speciali). Questa specifica variante SW1010.08.460E.24VDC è equipaggiata con tenuta EPDM.
