Elettrovalvola per compressore Tork S5016.03 G1/2" per aria e gas neutri. Normalmente aperta (NO), servoassistita, tenuta in Viton. Pressione di esercizio 0,5–16 bar, portata Kv 70 l/min. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |

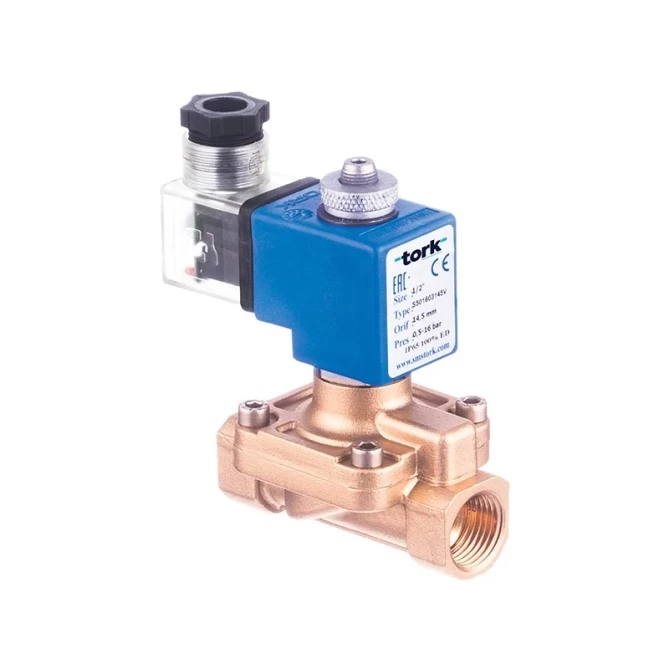

Tork T-GKA103 S5016.03 G1/2" è un'elettrovalvola per compressori per aria e gas neutri. Si tratta di una valvola 2/2 vie normalmente aperta (NO) ad azionamento pilotato: in assenza di alimentazione della bobina il passaggio rimane aperto e si chiude quando viene applicato il segnale elettrico. La valvola viene fornita senza bobina; la bobina deve essere ordinata separatamente in base all'alimentazione richiesta.
La valvola S5016.03 è destinata a impianti industriali per aria e linee di distribuzione per compressori, dove è necessario controllare automaticamente il flusso di aria compressa o di gas neutro. Viene tipicamente installata in stazioni di compressione, circuiti pneumatici di macchine di produzione, linee di confezionamento o sistemi di ventilazione e trattamento aria. Grazie al campo di lavoro 0,5–16 bar copre la grande maggioranza delle applicazioni industriali. La valvola può essere montata in qualsiasi posizione senza influire sul funzionamento, fermo restando che la bobina deve essere orientata verticalmente.
Il corpo valvola è realizzato in ottone, le parti interne e le sedi sono in acciaio inox, la tenuta è di serie in Viton (resistenza da –10 °C a +160 °C). Il diametro dell'orifizio è di 14,5 mm con valore di portata Kv = 70 l/min. L'attacco è filettato G1/2" (BSP); su richiesta è disponibile la versione NPT. Il collegamento elettrico della bobina è realizzato tramite connettore DIN 43650 / ISO 4400 Form A per cavo con diametro 6–8 mm. Grado di protezione IP65 di serie, IP68 su richiesta.
Parametri tecnici:
La bobina va ordinata in base all'alimentazione disponibile nel vostro quadro elettrico. Per le valvole della serie S5016 sono disponibili bobine della serie C400 nelle versioni di tensione 12 V DC / 18 W, 24 V DC / 18 W, 48 V DC / 18 W, 110 V DC / 18 W e, per AC, 12 V, 24 V, 110 V oppure 230 V / 15 VA (eventualmente 230 V / 24 VA). Indicare il tipo di bobina al momento dell'ordine.
L'azionamento pilotato significa che la valvola utilizza la pressione differenziale del fluido per la commutazione: la bobina non aziona direttamente la sede, ma un piccolo pilota che poi, tramite la pressione, apre o chiude la sezione principale. Il vantaggio è un minore assorbimento della bobina e una costruzione robusta per diametri maggiori. La condizione necessaria, però, è una pressione differenziale minima di 0,5 bar in ingresso. Se il vostro sistema lavora al di sotto di questa pressione (vicino a zero), è necessario scegliere una valvola ad azionamento diretto oppure a zero differenziale di pressione (serie “da 0 bar”).
La valvola è progettata per aria compressa e gas neutri, nonché per liquidi con viscosità fino a 5 °E (~37 cSt). La tenuta in Viton sopporta una temperatura di esercizio del fluido fino a +160 °C. Per fluidi aggressivi, vapore o liquidi specifici, verificare la resistenza chimica del Viton rispetto al fluido in questione oppure contattare il produttore per una variante con tenuta in EPDM, PTFE o NBR.
Sì, il produttore indica la possibilità di fornitura con bobina ATEX (exproof) come variante su richiesta. Per l'impiego in ambienti esplosivi è necessario specificare la zona richiesta e l'alimentazione al momento dell'ordine; la versione standard senza marcatura ATEX non può essere utilizzata in ambienti esplosivi.
