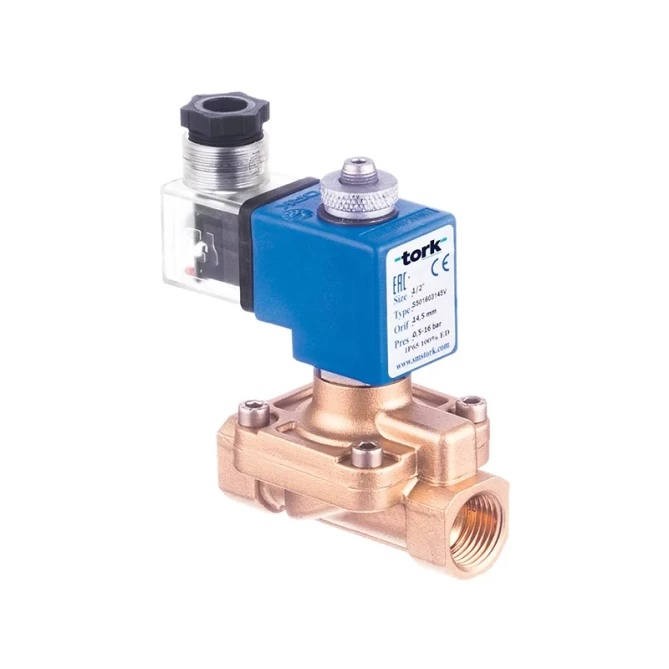

L’elettrovalvola per compressori Tork S5016.03 G1/2" è una valvola normalmente aperta, servoassistita, per aria e gas provenienti da sistemi di compressione. Tenuta in Viton, pressione di esercizio 0,5–16 bar, temperatura da –10 a +160 °C. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
L'elettrovalvola per compressori Tork S5016.03 è un'elettrovalvola a 2 vie normalmente aperta (NO) a comando pilotato, progettata per l'impiego in impianti pneumatici e linee per compressori. La valvola G1/2" con tenuta in Viton è destinata ad aria, gas neutri e fluidi compatibili con il corpo in ottone e i componenti interni in acciaio inox. Comando 24 V AC, grado di protezione IP65.
La valvola Tork S5016 trova applicazione ovunque sia necessario controllare elettromagneticamente il flusso di aria compressa o gas neutri – nelle stazioni di compressione, nelle reti pneumatiche, nelle linee di produzione industriali o negli impianti di trattamento aria. La versione normalmente aperta garantisce il passaggio del fluido in caso di mancanza di alimentazione, caratteristica importante nelle applicazioni in cui la chiusura della valvola potrebbe causare sovrapressione o il guasto delle apparecchiature a valle. La valvola può essere installata in qualsiasi posizione senza influire sul funzionamento, ma la bobina deve essere in posizione verticale.
Il corpo valvola è in ottone, mentre i componenti interni, la sede, il tubo dell'ancora e le molle sono in acciaio inox. La tenuta è standardmente in Viton (FKM), adatta per temperature da –10 a +160 °C – su richiesta sono disponibili varianti in NBR, EPDM, PTFE o Ruby con lo stesso campo di temperatura fino a +160 °C. L'attacco filettato è standard BSP (G), su richiesta NPT. Collegamento elettrico tramite connettore DIN 46340 / ISO 4400 Form A (cavo ø6–8 mm). Bobina in classe di isolamento H (180 °C), servizio continuo ED 100 %, grado di protezione IP65 (IP68 su richiesta). Diametro orifizio 14,5 mm, coefficiente di portata Kv = 70 l/min.
Parametri tecnici – S5016.03 G1/2":
Una valvola normalmente aperta (NO) lascia passare il fluido nello stato iniziale, cioè senza alimentazione. Si chiude solo quando viene applicata tensione alla bobina. È utile nelle applicazioni in cui un'interruzione di corrente non deve causare la chiusura del flusso – ad esempio nei rami di sfiato dei compressori o dove una valvola chiusa in assenza di alimentazione potrebbe generare una sovrapressione indesiderata.
Il corpo valvola può essere montato in qualsiasi posizione senza compromettere il corretto funzionamento. La bobina (solenoide), tuttavia, deve essere sempre in posizione verticale – è un aspetto da considerare in fase di progettazione dell'installazione, soprattutto se la tubazione corre orizzontalmente.
Sì, su richiesta è disponibile una bobina ATEX (antideflagrante) per l'impiego in ambienti esplosivi. La versione standard S5016 non dispone di certificazione ATEX – questa variante deve essere espressamente specificata al momento dell'ordine.
Sono standardmente disponibili tensioni AC: 12 V, 24 V, 48 V, 230 V (15 VA o 24 VA) e DC: 12 V, 24 V, 48 V, 110 V (18 W). Su richiesta possono essere fornite anche altre tensioni. La tensione della bobina deve essere specificata al momento dell'ordine. La bobina è sostituibile – il tipo corrisponde alla serie C400 (secondo la tabella nel datasheet).
Sì, le valvole Tork S5016 sono conformi alla direttiva sulle attrezzature a pressione 97/23/EC (PED) e alla direttiva bassa tensione 2006/95/ECC (LVD). Si raccomanda di filtrare il fluido a monte della valvola – il produttore lo indica come condizione standard di esercizio. La viscosità massima del fluido è 5 °E (circa 37 cSt).
