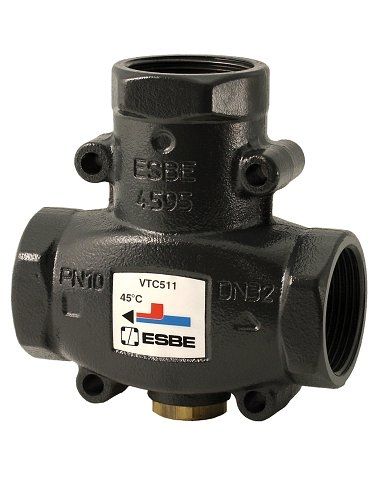

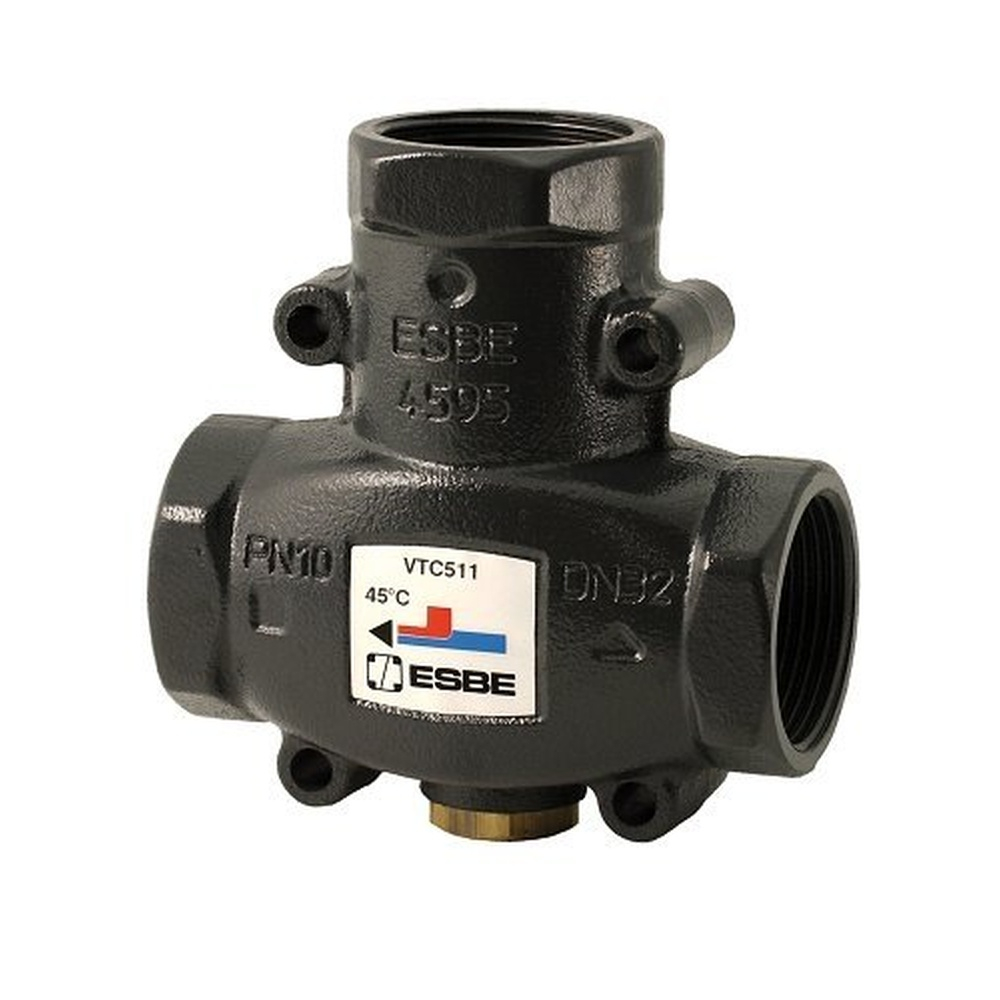

La valvola di riempimento termostatica VTC500 è utilizzata per il riempimento dei serbatoi di accumulo e in particolare per proteggere la caldaia dalla corrosione a bassa temperatura fino a una potenza di 150 kW. Il mantenimento costante di una temperatura di ritorno più elevata significa una maggiore efficienza della caldaia, la minimizzazione della formazione di catrame e il massimo prolungamento della durata della caldaia. È consigliabile installare la valvola di riempimento termostatica sul ritorno alla caldaia o per il riempimento dei serbatoi di accumulo.

Utilizzo

• Riscaldamento

Il contenuto di glicole nel mezzo è max. 50%. Nel caso di utilizzo di una concentrazione di glicole compresa tra il 30% e il 50%, si verifica una riduzione del flusso di circa il 30-40% e anche un cambiamento della conducibilità termica.

Funzione della valvola

La valvola termostatica può essere utilizzata come distributore o miscelatore. La valvola contiene una cartuccia termostatica che apre l'ingresso A alla temperatura dell'acqua miscelata in uscita nel punto AB del °C specificato. Se la temperatura all'ingresso A supera la temperatura nominale di apertura di 10 °C, l'ingresso B si chiude completamente. Si consiglia di utilizzare valvole a sfera di chiusura nell'applicazione per facilitare eventuali interventi di manutenzione.

Servizio e manutenzione

La valvola di riempimento termostatica VTC 500 non richiede alcuna manutenzione speciale durante il funzionamento in condizioni normali. Sono disponibili pezzi di ricambio per tutte le parti principali della valvola. La sostituzione del pezzo può essere effettuata senza dover rimuovere la valvola dall'applicazione. La cartuccia termostatica può essere facilmente sostituita con una cartuccia con una diversa temperatura di apertura.

Caratteristiche

• Temperatura del mezzo: 0…110 °C
• Perdite A - AB: max 1% Kvs
• Perdite B - AB: max 3% Kvs
• Pressione differenziale max. durante la miscelazione 1 bar / durante la distribuzione 0,3 bar
