Danfoss RA-N DN 15 è un corpo valvola con preregolazione integrata della portata per impianti di riscaldamento bitubo. Versione ad angolo con filettatura esterna R ½. Temperatura massima di esercizio 120 °C, campo kv 0,04–0,73 m³/h. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 15 |
| Dimensione del collegamento | R 1/2" |
| Pressione | 10 bar |
| Temperatura massima dell'acqua | 120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.30 kg |

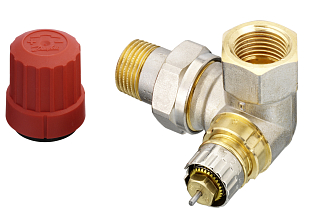

Danfoss RA-N DN 15 – doppio ad angolo sinistro è un corpo valvola per valvola termostatica da radiatore con limitatore di portata integrato (preimpostazione). Destinato a impianti di riscaldamento bitubo; si collega alle teste termostatiche Danfoss della serie RA 2000 oppure agli attuatori termoelettrici TWA-A. La variante “sinistra” (013G0234) ha entrambi gli attacchi in esecuzione angolata ed è destinata al montaggio sul lato sinistro del radiatore, osservandolo dalla stanza.
La valvola doppia ad angolo si differenzia dalla versione standard ad angolo per il fatto che entrambi gli attacchi – ingresso e uscita – sono piegati su due piani. Questa geometria trova applicazione dove la tubazione di mandata esce dal pavimento o dalla parete sul lato sinistro del radiatore (osservandolo dalla stanza) e una versione diritta o ad angolo standard non consentirebbe un collegamento corretto. Impiego tipico: impianti di riscaldamento bitubo residenziali in ristrutturazioni e nuove costruzioni, dove la posizione del radiatore o il percorso delle tubazioni è rigidamente definito.
La portata può essere impostata in 7 posizioni (1–7) senza alcun utensile: rimuovere il cappuccio di protezione o la testa termostatica, tirare la ghiera di regolazione e ruotarla finché il valore desiderato non compare in corrispondenza del riferimento. L’impostazione di fabbrica N corrisponde alla valvola completamente aperta ed è destinata anche al lavaggio dell’impianto. Il campo kv nelle posizioni 1–7 è 0,04–0,52 m³/h, mentre in posizione N è 0,73 m³/h. Dopo il montaggio della testa termostatica, la preimpostazione è protetta da modifiche accidentali.
L’otturatore nel premistoppa è in acciaio cromato e si muove in un o-ring di tenuta lubrificato per tutta la vita utile della valvola. Se tuttavia è necessaria la sostituzione, l’intero premistoppa può essere sostituito senza svuotare l’impianto di riscaldamento – un vantaggio negli interventi di assistenza con edificio in esercizio. Il premistoppa di ricambio (013G0290) è destinato a tutte le valvole della serie RA. Il corpo è realizzato in ottone nichelato Ms 58; la composizione dell’acqua calda deve essere conforme alla direttiva VDI 2035.
Parametri tecnici – RA-N DN 15, doppio ad angolo sinistro (013G0234):
L’orientamento “sinistra” o “destra” si determina osservando il radiatore dalla stanza. Se la mandata dell’acqua di riscaldamento esce dal pavimento o dalla parete sul lato sinistro del radiatore, scegliere la versione 013G0234 (sinistra). Per il lato destro è disponibile la variante 013G0233 (destra). La valvola doppia ad angolo è utile dove la versione standard ad angolo o diritta non consente il corretto collegamento delle tubazioni a causa della posizione del radiatore o del percorso della distribuzione.
Il corpo valvola RA-N è compatibile con tutti i tipi di teste termostatiche Danfoss della serie RA 2000. Può essere utilizzato anche con gli attuatori termoelettrici Danfoss TWA-A. La testa termostatica e il corpo valvola si ordinano come articoli separati.
La preimpostazione non richiede alcun utensile. Rimuovere il cappuccio di protezione o la testa termostatica, individuare il riferimento sul corpo, tirare la ghiera di regolazione e ruotarla finché il valore desiderato (da 1 a 7) non compare in corrispondenza del riferimento. La posizione N (completamente aperto) è l’impostazione di fabbrica e viene utilizzata anche per il lavaggio dell’impianto. Dopo il montaggio della testa, l’impostazione è protetta da modifiche accidentali.
Negli impianti monotubo deve essere utilizzata l’impostazione di fabbrica N (completamente aperto). L’impostazione da 1 a 7 è destinata esclusivamente agli impianti bitubo, nei quali si sfrutta la funzione di bilanciamento idraulico. Non è consigliata alcuna impostazione al di fuori dell’intervallo 1–7 e N.
Per tubi in acciaio e rame sono disponibili raccordi a compressione Rp ½ × Ø 10 mm (013G4110), Rp ½ × Ø 12 mm (013G4112) e Rp ½ × Ø 15 mm (013G4115), forniti in confezioni da 10 pezzi. Per tubi PEX e AluPEX richiedere la scheda tecnica separata dei raccordi a compressione Danfoss.
