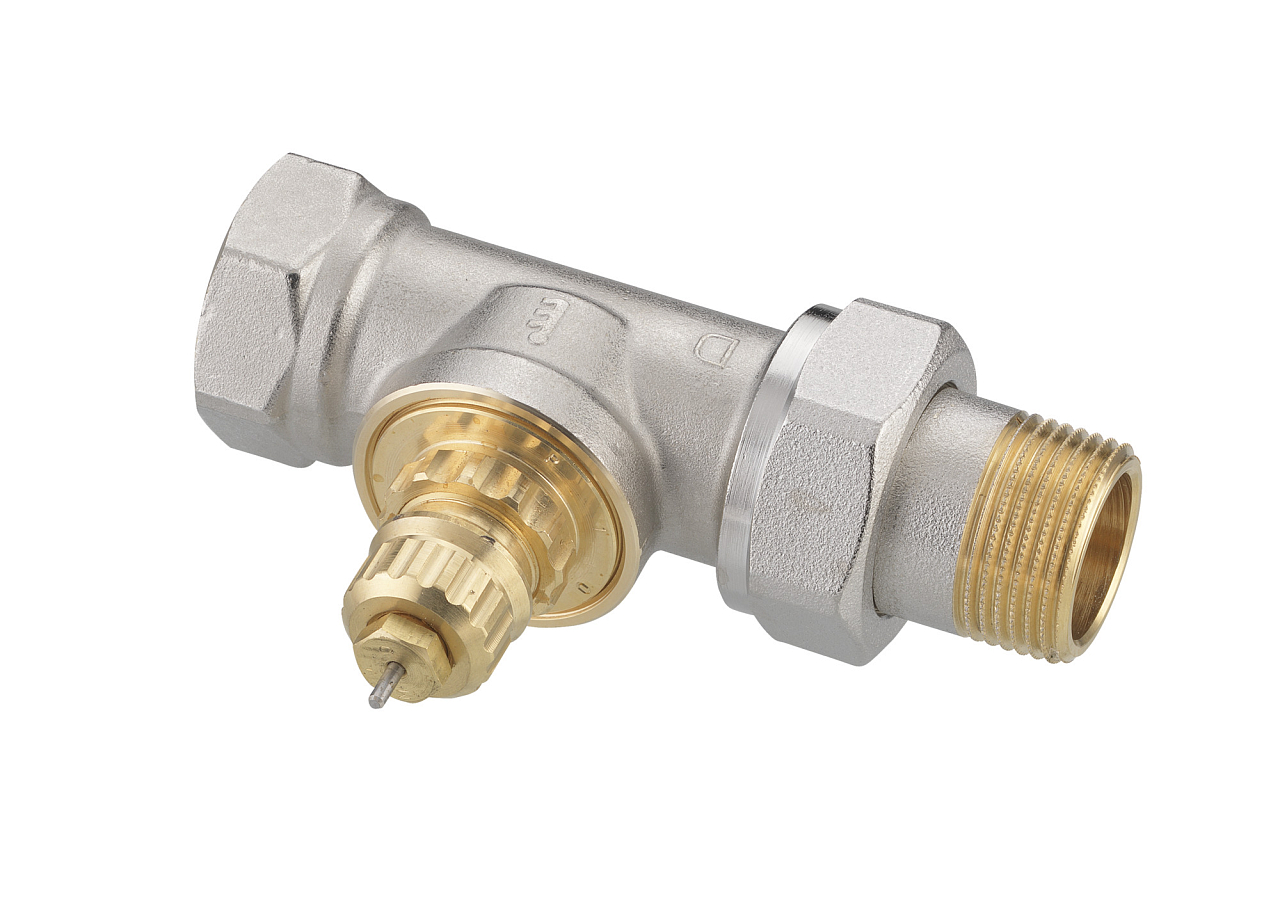

Danfoss RA-G DN 20 diritto è un corpo valvola ad alta portata per impianti di riscaldamento monotubo e a circolazione naturale. Senza preregolazione, Kvs 3,81 m³/h, pressione di esercizio max. 16 bar, temperatura fino a 120 °C. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 20 |
| Dimensione del collegamento | R 3/4" |
| Portata | 3,81 m3/h |
| Pressione | 16 bar |
| Temperatura massima dell'acqua | 120 °C |
| Tipo di valvola | Diretto |
| Peso | 0.42 kg |
Danfoss RA-G DN 20 diritto (013G1677) è un corpo valvola ad alta portata destinato principalmente agli impianti di riscaldamento monotubo e a circolazione naturale. Funziona con una portata fissa senza possibilità di preregolazione ed è compatibile con tutti i sensori termostatici della serie Danfoss RA. Il corpo valvola e il sensore termostatico si ordinano e si montano separatamente.
RA-G DN 20 diritto è progettata per impianti di riscaldamento centralizzato monotubo e a circolazione naturale, tipicamente in edifici meno recenti, condomini prefabbricati o strutture industriali con questo tipo di distribuzione. Grazie all’elevata portata (Kvs 3,81 m³/h), la valvola funziona in modo affidabile anche con una perdita di carico molto bassa sul circuito del radiatore (pressione differenziale max. 0,2 bar), dove una valvola standard con preregolazione non riuscirebbe a far passare la quantità d’acqua necessaria. È adatta anche per la regolazione di zona mediante attuatore termoelettrico TWA in combinazione con un termostato ambiente o un programmatore, nonché per progetti di ristrutturazione con il sistema Danfoss Renovation+ con valvole AB-QM e AB-QT.
In un impianto monotubo, la differenza di temperatura sul radiatore è ridotta e la caratteristica del radiatore è piatta: per ottenere la potenza termica richiesta è quindi necessaria una portata elevata. La valvola RA-G con valore Kvs 3,81 m³/h consente che fino al 30% della portata della distribuzione principale entri nel radiatore, mantenendo al contempo la riduzione della potenza complessiva dell’impianto entro limiti accettabili. Condizione per il corretto funzionamento è l’installazione di un bypass di una misura inferiore rispetto al diametro della tubazione principale. Il perno di pressione del premistoppa lavora in un O-ring lubrificato a vita, mentre l’intero gruppo premistoppa può essere sostituito senza fermare e svuotare l’impianto. La valvola è approvata secondo la norma europea EN 215.
La valvola RA-G è strutturalmente compatibile con tutti i sensori termostatici della serie Danfoss RA, ad esempio RA 2000, RAS-C², RAW, RAE o RAX. Il corpo valvola e il sensore termostatico si ordinano separatamente e si collegano mediante una fascetta di serraggio con vite a brugola. Con l’impiego dei sensori RAW, RAS-C², RAS-D, RAX o del sensore remoto, la banda P si amplia con coefficiente 1,6.
RA-G è una valvola con portata fissa senza possibilità di preregolazione: è progettata per impianti monotubo e a circolazione naturale, dove sono richiesti un elevato valore Kvs e una bassa pressione differenziale. Le valvole RA-N e RA-IN hanno una preregolazione della portata integrata e sono destinate principalmente agli impianti bitubo, nei quali è necessario bilanciare idraulicamente i singoli circuiti regolando la portata massima.
Sì, per il corretto funzionamento in un impianto monotubo il bypass è indispensabile. La sezione del tubo di bypass deve essere di una dimensione nominale inferiore rispetto al diametro della distribuzione principale. Se il bypass avesse la stessa sezione dell’alimentazione del radiatore, si raccomanda di integrare un limitatore di portata (restrittore di portata RTD-BR o RTD-CB), per garantire la corretta quota di portata verso il radiatore.
Sì, l’intero gruppo premistoppa (codice 013G0290, confezione da 10 pz) può essere sostituito con impianto in esercizio, quindi senza fermarlo né svuotarlo. L’inserto di servizio (codice 013G1706 per DN 15/20), invece, si sostituisce solo in assenza di acqua nell’impianto.
No, il cappuccio protettivo grigio fornito con la valvola non funge da chiusura manuale e non deve essere utilizzato a tale scopo. Per la chiusura manuale del circuito del radiatore è disponibile un accessorio separato: la chiusura manuale con codice 013G3300.
