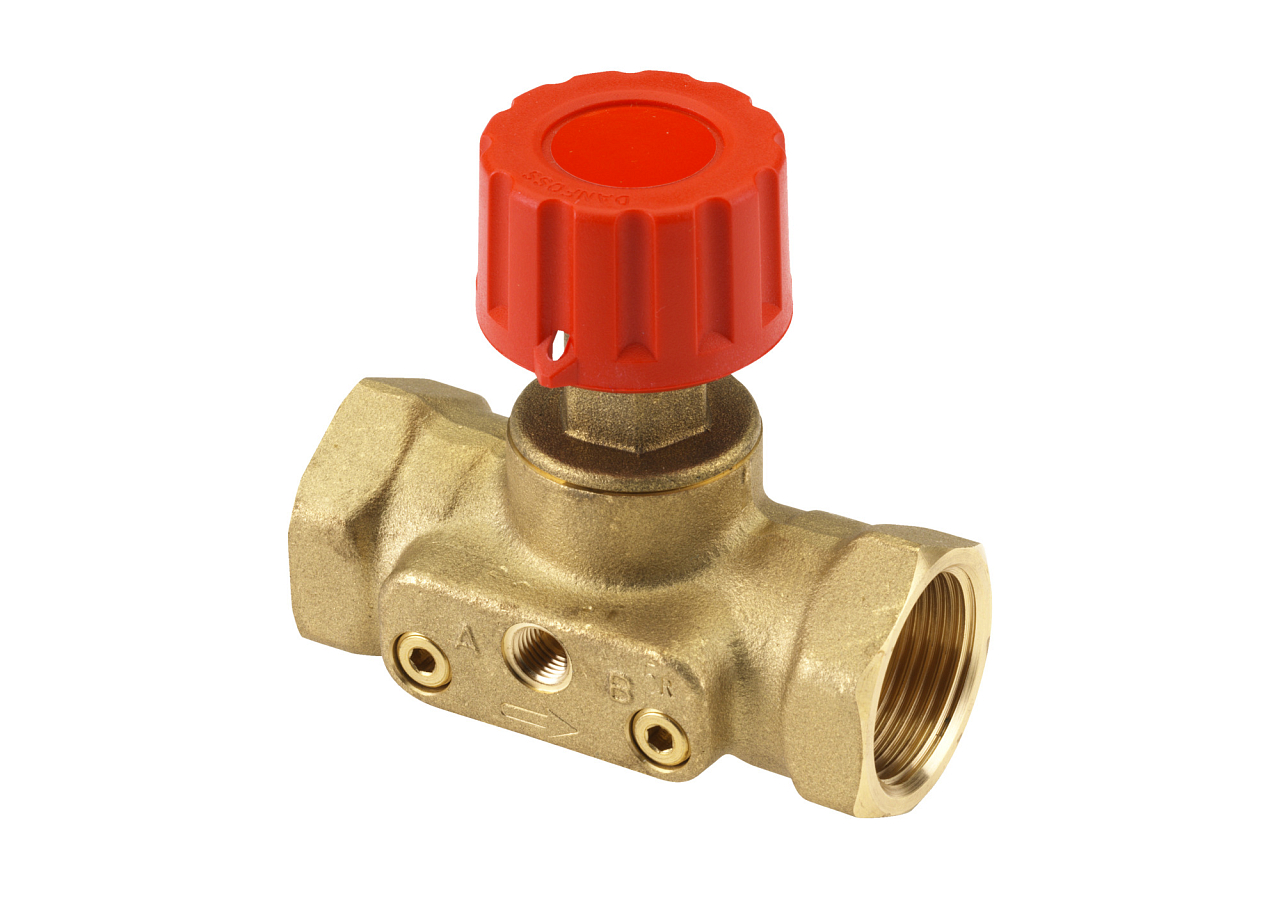

ASV-BD è una valvola partner multifunzione con otturatore a sfera (rotazione di 90°), scala di misura girevole integrata e punti di misura incorporati per aghi da 3 mm. Può essere utilizzata sia all’esterno sia all’interno del circuito regolato; la configurazione può essere modificata anche in pressione. ASV-M è una valvola di intercettazione più semplice, priva di punti di misura integrati. Le prese di misura per ASV-M possono essere aggiunte come accessorio (cod. 003L8145). ASV-M è adatta dove la portata viene limitata direttamente sulle valvole termostatiche dei radiatori e dove è sufficiente una valvola di intercettazione sulla colonna montante.

ASV-M si installa sulla tubazione di mandata della colonna montante o del circuito, con il flusso nella direzione della freccia indicata sul corpo valvola. Il regolatore ASV-PV si installa sul ritorno. Entrambe le valvole vengono collegate tramite un tubo impulsivo G 1/16"; il tubo lungo 1,5 m è incluso nella confezione del regolatore ASV-PV. La dimensione di ASV-M deve corrispondere a quella di ASV-PV; per DN 25 il valore kVS è 4,0 m³/h.

La versione base ASV-M 003L7693 viene fornita senza tappi di prova. Le prese di misura per il collegamento degli aghi del misuratore di portata possono essere acquistate come accessorio (cod. 003L8145 – set di due prese di misura e piastra di fissaggio, tipo Rectus). La portata viene misurata in base alla differenza di pressione rilevata tra il lato mandata e il lato ritorno della valvola con l’ausilio dello strumento Danfoss PFM o di un altro dispositivo compatibile.

La valvola stessa è dimensionata per una temperatura di esercizio da -20 a 120 °C. Tuttavia, l’isolamento termico in EPS incluso è adatto solo per impianti con temperatura del fluido fino a 80 °C. Per impianti con temperatura più elevata è necessario sostituire l’isolamento in EPS con un guscio isolante in EPP (cod. 003L8172 per DN 25), che resiste a temperature fino a 120 °C. Entrambi i materiali soddisfano la classificazione antincendio B2 secondo la norma DIN 4102.

Il regolatore ASV-PV è preimpostato in fabbrica a 10 kPa (versione 5–25 kPa) oppure a 30 kPa (versione 20–60 kPa). In un impianto standard a radiatori, quindi, di norma non è necessario modificare l’impostazione iniziale. Se il progetto richiede un valore diverso, è possibile impostarlo ruotando l’anello di regolazione sull’ASV-PV, senza attrezzi, semplicemente ruotandolo in senso orario o antiorario. La funzione di blocco impedisce modifiche accidentali dell’impostazione dopo la messa in servizio.
