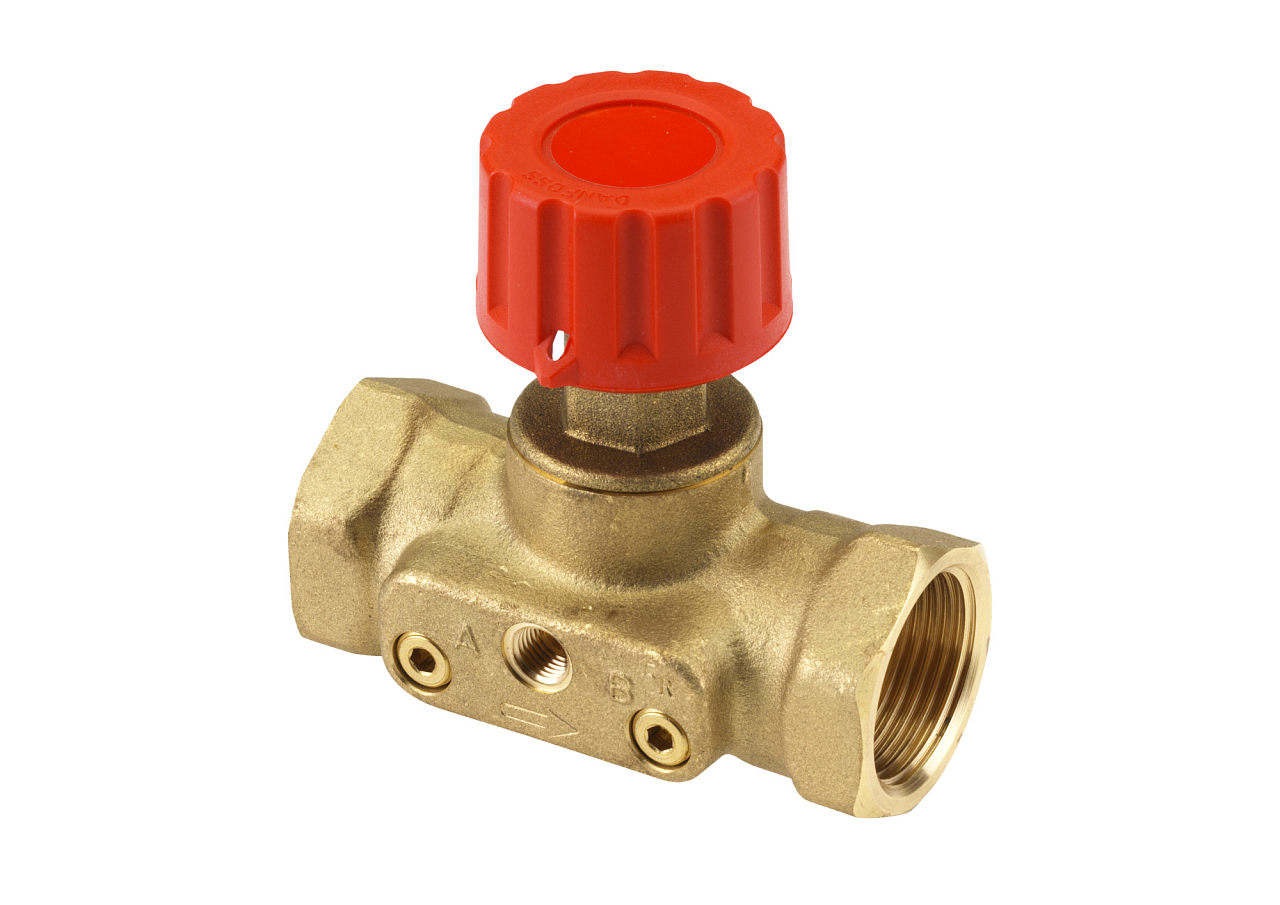

La valvola partner Danfoss ASV-M DN 20 (003L7692) è una valvola di intercettazione e misurazione destinata all’installazione sulla tubazione di mandata degli impianti di riscaldamento e raffrescamento a due tubi. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 20 |
| Portata | 2,5 m3/h |
| Pressione | PN 16 |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.46 kg |
Valvola partner Danfoss ASV-M DN 20 (003L7692) è una valvola di intercettazione destinata all’installazione sulla tubazione di mandata di impianti di riscaldamento e raffrescamento a due tubi. Funziona in abbinamento al regolatore di pressione differenziale ASV-PV, al quale è collegata tramite un tubo capillare: insieme costituiscono un sistema di bilanciamento idronico automatico della colonna montante o dell’anello orizzontale.
ASV-M viene utilizzata in edifici residenziali e commerciali con impianti di riscaldamento o raffrescamento a due tubi: impianti a radiatori, sistemi di riscaldamento a pavimento e unità fan-coil. Si installa sul ramo di mandata della colonna montante o dell’anello orizzontale, mentre il regolatore ASV-PV viene installato sul ritorno. La combinazione delle due valvole garantisce una pressione differenziale costante nella parte regolata dell’impianto sia a pieno carico sia a carico parziale, eliminando così il complesso e dispendioso bilanciamento idraulico di ogni singolo circuito.
La valvola è dotata di un attacco per il collegamento del tubo capillare (G 1/16 A), che la collega al regolatore ASV-PV sul ritorno. Due attacchi sono chiusi di serie con tappi; questi possono essere opzionalmente sostituiti con un kit di due prese di misura tipo rectus con piastrina di bloccaggio (accessorio cod. 003L8145), consentendo così la misurazione della portata con lo strumento Danfoss PFM o con un altro misuratore. La valvola viene fornita con un guscio isolante in schiuma EPS, adatto al funzionamento continuo fino a 80 °C. Per impianti con temperatura del fluido fino a 120 °C è disponibile un rivestimento isolante in EPP (accessorio cod. 003L8171 per DN 20).
ASV-M si installa sulla tubazione di mandata della colonna montante o dell’anello orizzontale, sempre nel senso della freccia riportata sul corpo valvola. Il regolatore di pressione differenziale ASV-PV si monta sul ritorno. Le due valvole vengono collegate tramite un tubo capillare (G 1/16 A); solo dopo questo collegamento l’impianto funziona come regolazione automatica della pressione differenziale. Durante la prova di pressione dell’impianto, il tubo capillare deve essere collegato e ASV-M deve essere aperta. La pressione massima di prova è 25 bar.
ASV-M è destinata principalmente come valvola partner per i regolatori di pressione differenziale Danfoss ASV-PV (disponibili nella gamma DN 15–50, campo di regolazione 5–25 kPa oppure 20–60 kPa). Tramite il tubo capillare si collega alla porta G 1/16 A del regolatore ASV-PV. La scheda tecnica Danfoss indica la compatibilità anche con il regolatore ASV-P. Assicurarsi sempre che ASV-M e ASV-PV abbiano lo stesso diametro nominale (DN).
La versione base 003L7692 viene fornita senza prese di misura: gli attacchi sono chiusi con tappi standard. Se si desidera misurare la portata direttamente sulla valvola, è necessario acquistare separatamente un kit di due prese di misura con piastrina di bloccaggio (accessorio cod. 003L8145). Dopo l’installazione, la misurazione può essere effettuata con lo strumento Danfoss PFM o con un altro misuratore compatibile. In alternativa, sono disponibili versioni di ASV-M già equipaggiate con prese di misura (cod. 003L7682 per DN 20).
La valvola viene fornita con un guscio in schiuma EPS, utilizzabile come isolamento termico di base per impianti con temperatura del fluido fino a 80 °C in funzionamento continuo. Entrambi i materiali, EPS ed EPP, sono omologati secondo la classe di reazione al fuoco B2 (DIN 4102). Per impianti con temperatura del fluido fino a 120 °C è necessario utilizzare il rivestimento isolante in EPP (cod. 003L8171 per DN 20), disponibile come accessorio separato. Il tubo capillare non è incluso nella confezione: viene fornito con il regolatore ASV-PV.
