ASV-M è una valvola di intercettazione e partner a impulsi destinata all’installazione sulla mandata di impianti di riscaldamento o raffrescamento. La valvola funge da elemento partner per i regolatori di pressione differenziale Danfoss ASV-PV o ASV-P. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 15 |
| Portata | 1,6 m3/h |
| Pressione | PN 16 |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.24 kg |

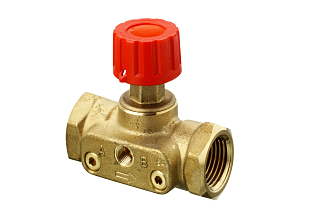

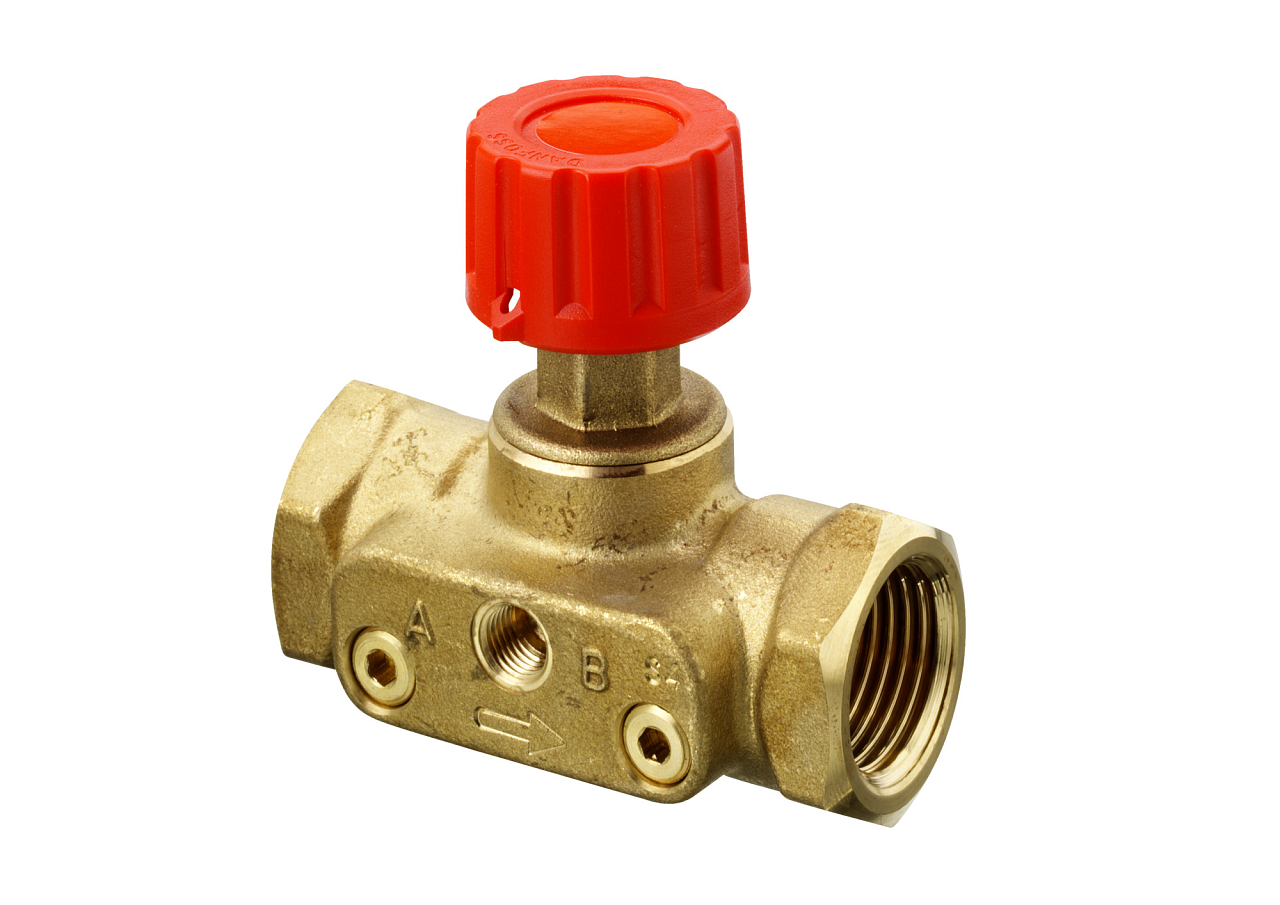

Danfoss ASV-M DN 15 è una valvola di intercettazione partner destinata all’installazione sulla tubazione di mandata di un impianto di riscaldamento o raffrescamento bitubo. Funziona in coppia con il regolatore di pressione differenziale ASV-PV, al quale è collegata tramite un tubo impulsivo: insieme costituiscono una soluzione completa per il bilanciamento idronico automatico di una diramazione o di una colonna montante. La valvola è dotata di filettatura Rp ½; il corpo e l’otturatore sono in ottone con tenuta in EPDM.
La valvola ASV-M trova impiego negli impianti di riscaldamento ad acqua calda bitubo di edifici residenziali e commerciali: viene tipicamente montata sulla mandata di una colonna montante verticale o di una colonna montante orizzontale ad anello con riscaldamento a radiatori. È adatta anche per impianti di riscaldamento a pavimento, dove viene installata a monte del collettore, e per impianti di raffrescamento a portata variabile (unità fan coil, travi fredde). Grazie alle dimensioni d’ingombro ridotte, è idonea anche per cassette da incasso.
ASV-M si installa sulla tubazione di mandata, mentre il regolatore ASV-PV sul ritorno: entrambi sono collegati tramite un tubo impulsivo. In questo modo il regolatore ASV-PV rileva la pressione differenziale direttamente nella diramazione e la mantiene al valore impostato indipendentemente dalle variazioni di carico dell’impianto. ASV-M funge da valvola di intercettazione e da punto di collegamento del tubo impulsivo. La versione 003L7691 viene fornita senza tappi di prova; se è necessario misurare la portata direttamente sulla mandata, i tappi di chiusura possono essere sostituiti con raccordi di misura (accessorio cod. 003L8145); la sostituzione è possibile solo con impianto depressurizzato. Se la valvola ASV-M non viene utilizzata in combinazione con il regolatore ASV-PV, è necessario chiudere il foro impulsivo con un tappo (cod. 003L8174).
ASV-M è una valvola di intercettazione più semplice con collegamento impulsivo per ASV-PV. ASV-BD è una valvola partner multifunzione, inoltre dotata di stazione di misura orientabile con raccordi di misura integrati, impostazione del preregolaggio (kv) e possibilità di funzionare sia all’interno sia all’esterno del circuito regolato; la configurazione può essere modificata anche sotto pressione senza necessità di fermare l’impianto. ASV-BD presenta inoltre valori kv sensibilmente più elevati (per DN 15: kv 3,0 rispetto a 1,6 m³/h per ASV-M), causando quindi minori perdite di carico sulla diramazione. ASV-M è una scelta adatta soprattutto dove la limitazione della portata è gestita su ogni valvola del radiatore (ad es. RA-N con preregolazione) e non è necessario limitare la portata a livello della colonna montante.
Sì, ASV-M è progettata esclusivamente come valvola partner (di accompagnamento) per i regolatori ASV-PV o ASV-P. Se ASV-M funziona nell’impianto senza regolatore di pressione differenziale, è necessario chiudere il foro impulsivo con un tappo (cod. 003L8174), altrimenti il fluido fuoriuscirebbe attraverso la porta impulsiva aperta.
La versione 003L7691 viene fornita senza tappi di prova. I tappi di chiusura possono essere sostituiti con raccordi di misura (accessorio cod. 003L8145 – set di due raccordi tipo Rectus), che consentono la misurazione della portata direttamente sulla tubazione di mandata della diramazione. La sostituzione è possibile solo con impianto depressurizzato, senza fluido. In alternativa, la pressione differenziale e la portata possono essere misurate sulla valvola ASV-PV sul ritorno mediante lo strumento di misura Danfoss PFM o altro dispositivo.
ASV-M si installa sempre sulla tubazione di mandata della diramazione o della colonna montante, mai sul ritorno. Il flusso deve attraversare la valvola nel senso della freccia indicata sul corpo valvola. Il regolatore di pressione differenziale ASV-PV, al contrario, va installato sul ritorno. Entrambe le valvole sono collegate tramite un tubo impulsivo (la lunghezza di 1,5 m è inclusa di serie nella confezione della valvola ASV-PV).
