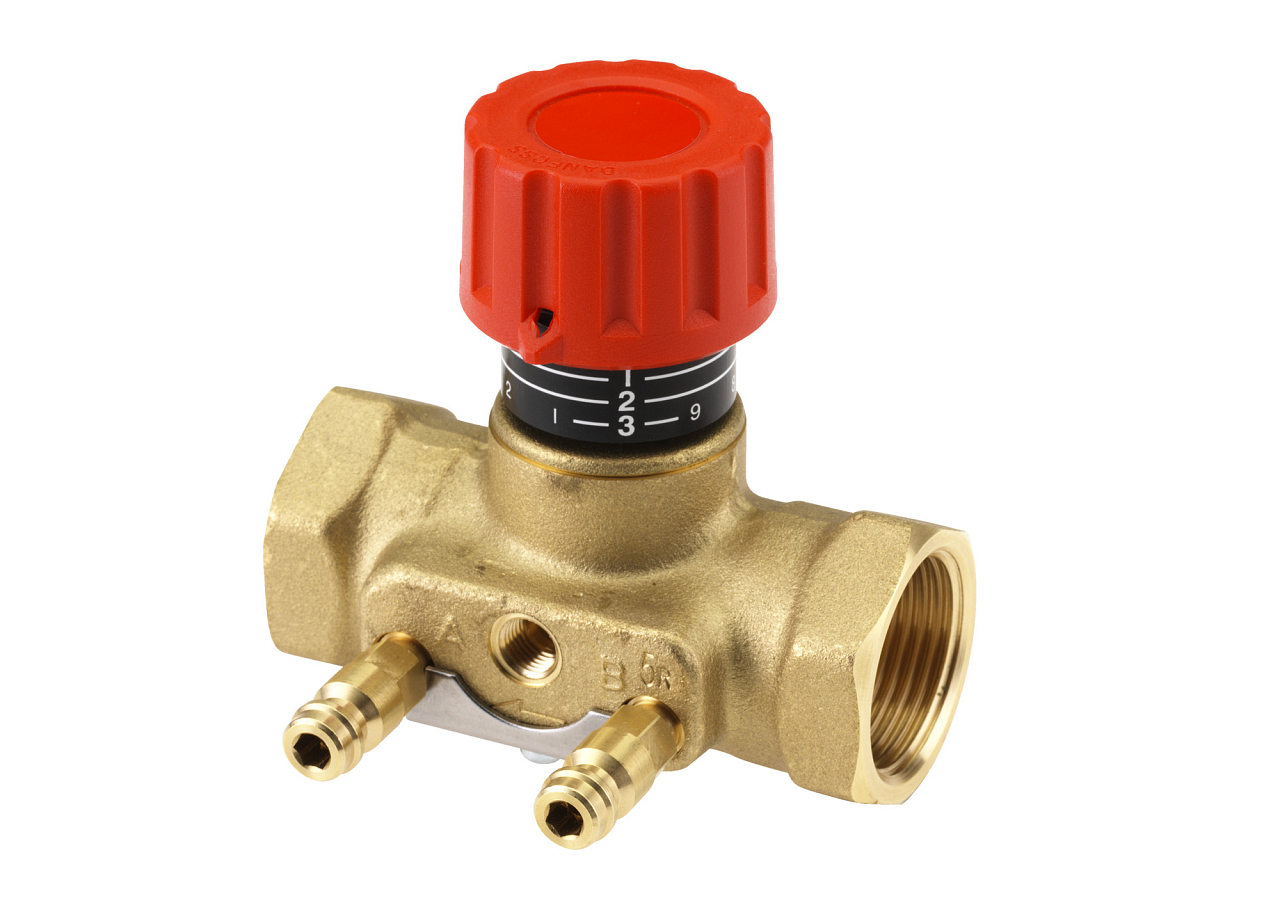

ASV-I si monta sulla mandata del ramo di un impianto di riscaldamento bitubo; il regolatore ASV-PV si installa sul ritorno dello stesso ramo. Le due valvole vengono collegate tramite un tubo impulsivo (lunghezza 1,5 m o 2,5 m, venduto come accessorio). Il flusso deve passare nel senso della freccia riportata sul corpo valvola.

Il foro per il tubo impulsivo sul corpo ASV-I deve essere chiuso con un tappo Danfoss (cod. art. 003L8174). Senza la chiusura, il foro rimarrebbe aperto e l’impianto non funzionerebbe correttamente. I tappi sono venduti in confezioni da 10 pezzi.

Sul corpo valvola sono presenti due prese di misura alle quali è possibile collegare un misuratore di portata (ad es. Danfoss PFM) o un altro strumento di misura standard. In questo modo è possibile verificare direttamente in loco sia la portata sia la pressione differenziale, senza dover intervenire sulla tubazione. Durante la misurazione, tutte le valvole termostatiche dell’impianto devono essere completamente aperte.

ASV-I è un tipo più datato di valvola partner con preregolazione della portata e due prese di misura. La più recente ASV-BD (4ª generazione) offre una stazione di misura orientabile con prese integrate per aghi da 3 mm, la possibilità di commutare la configurazione della valvola (all’interno o all’esterno del circuito di regolazione) sotto pressione senza svuotare l’impianto e valori Kv più elevati per minori perdite di carico. Se state cercando un ricambio o una nuova installazione, consultate il fornitore per la scelta corretta.
