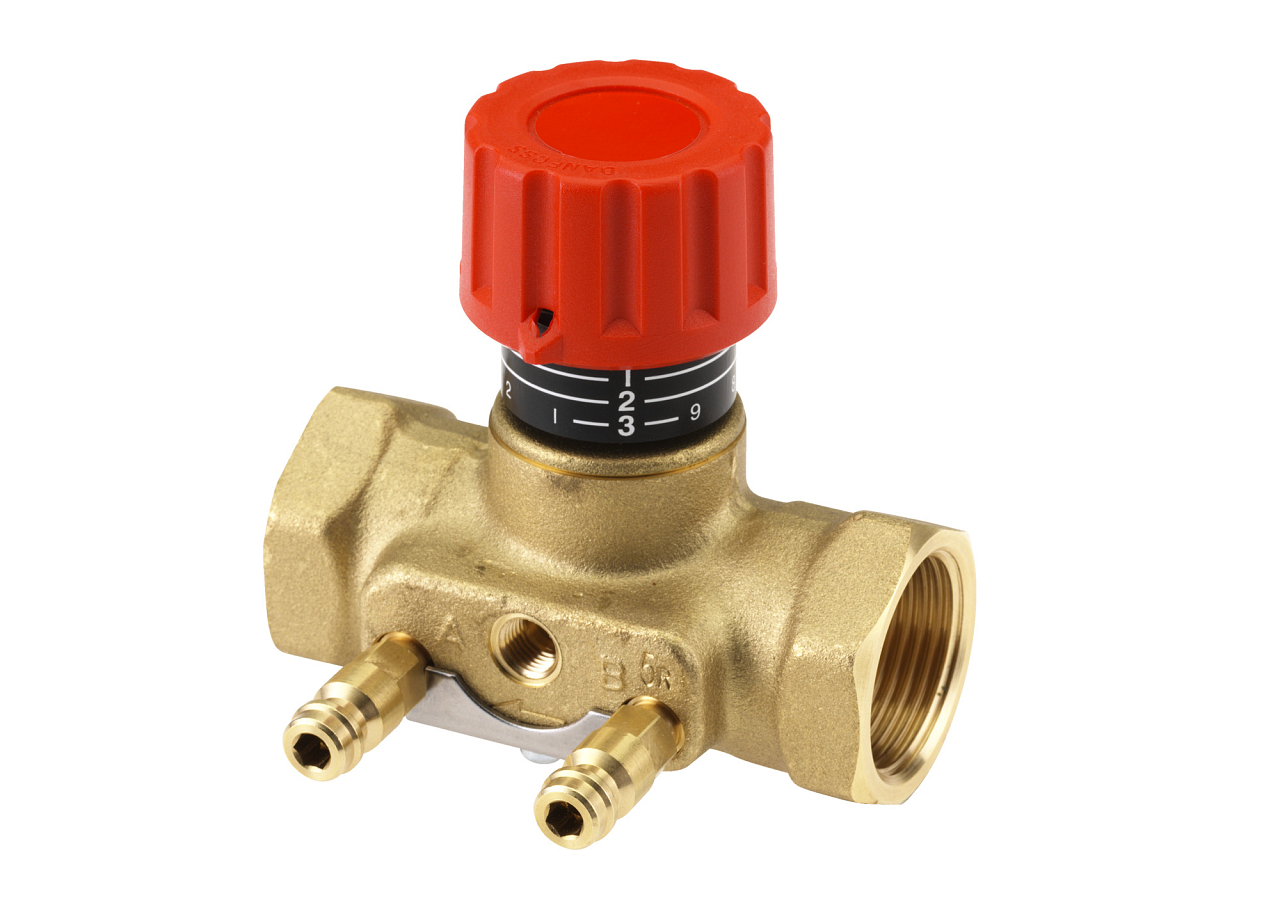

La valvola partner Danfoss ASV-I DN 25 è una valvola multifunzione di intercettazione, regolazione, misurazione e impulsiva, destinata al montaggio sulla tubazione di mandata degli impianti di riscaldamento. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 25 |
| Portata | 4 m3/h |
| Pressione | PN 16 |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.84 kg |
Danfoss ASV-I DN 25 è una valvola partner di taratura e intercettazione progettata per l’installazione sulla tubazione di mandata degli impianti di riscaldamento. In un unico corpo combina la preregolazione della portata massima, la funzione di intercettazione e l’attacco di misura integrato. È progettata per funzionare con i regolatori di pressione differenziale Danfoss ASV-PV o ASV-P, con i quali costituisce un sistema completo di bilanciamento idraulico automatico delle colonne montanti.
ASV-I viene installata sulla tubazione di mandata delle colonne montanti di riscaldamento in edifici residenziali e commerciali, dove non è possibile regolare la portata separatamente su ogni terminale. La valvola limita la portata massima nel relativo ramo del circuito e, insieme al regolatore di pressione differenziale ASV-PV o ASV-P – collegato tramite tubo impulsivo – mantiene una pressione differenziale costante sulla colonna montante. In questo modo l’impianto rimane idraulicamente bilanciato anche in caso di variazioni di carico, senza necessità di ulteriori interventi da parte dell’operatore.
La preregolazione della portata massima si effettua ruotando la manopola di comando sulla scala numerata della valvola e bloccando la posizione con lo stelo di regolazione mediante una chiave esagonale. La valvola viene fornita di serie con prese di misura tipo rectus, tramite le quali è possibile verificare la portata direttamente nel punto di installazione con un kit di misura. Per temperature fino a 80 °C, come isolamento viene utilizzato l’involucro originale in polistirene (EPS) fornito con la valvola; per temperature più elevate, fino a 120 °C, è disponibile come accessorio una copertura isolante supplementare.
ASV-I è progettata come valvola partner per funzionare con i regolatori di pressione differenziale Danfoss ASV-PV o ASV-P. Le valvole sono collegate tramite un tubo impulsivo, grazie al quale viene mantenuta una pressione differenziale costante sulla colonna montante e contemporaneamente viene limitata la portata massima nel ramo del circuito interessato.
Ruotare la manopola di comando completamente a sinistra (in posizione “0”), quindi ruotarla verso destra fino al valore desiderato sulla scala. Mantenendo la posizione della manopola, ruotare lo stelo di regolazione con una chiave esagonale in senso antiorario fino a battuta, quindi riportare la manopola su “0”. La valvola è ora limitata alla portata massima impostata. Per annullare l’impostazione, ruotare lo stelo in senso orario fino a battuta.
Sì, ASV-I integra sia la preregolazione della portata sia la funzione completa di intercettazione. La chiusura si effettua tramite la manopola di comando, pertanto non è necessario installare nel ramo una valvola di intercettazione separata aggiuntiva.
L’intervallo consentito della pressione differenziale attraverso la valvola è 10–150 kPa. Il valore massimo di 150 kPa non deve essere superato nemmeno in condizioni di carico parziale dell’impianto.
Per temperature fino a 80 °C è possibile utilizzare come isolamento l’involucro originale in polistirene (EPS) fornito con la valvola (disponibile per DN 15–40). Per temperature più elevate – fino a un massimo di 120 °C – è disponibile come accessorio una copertura isolante supplementare.
