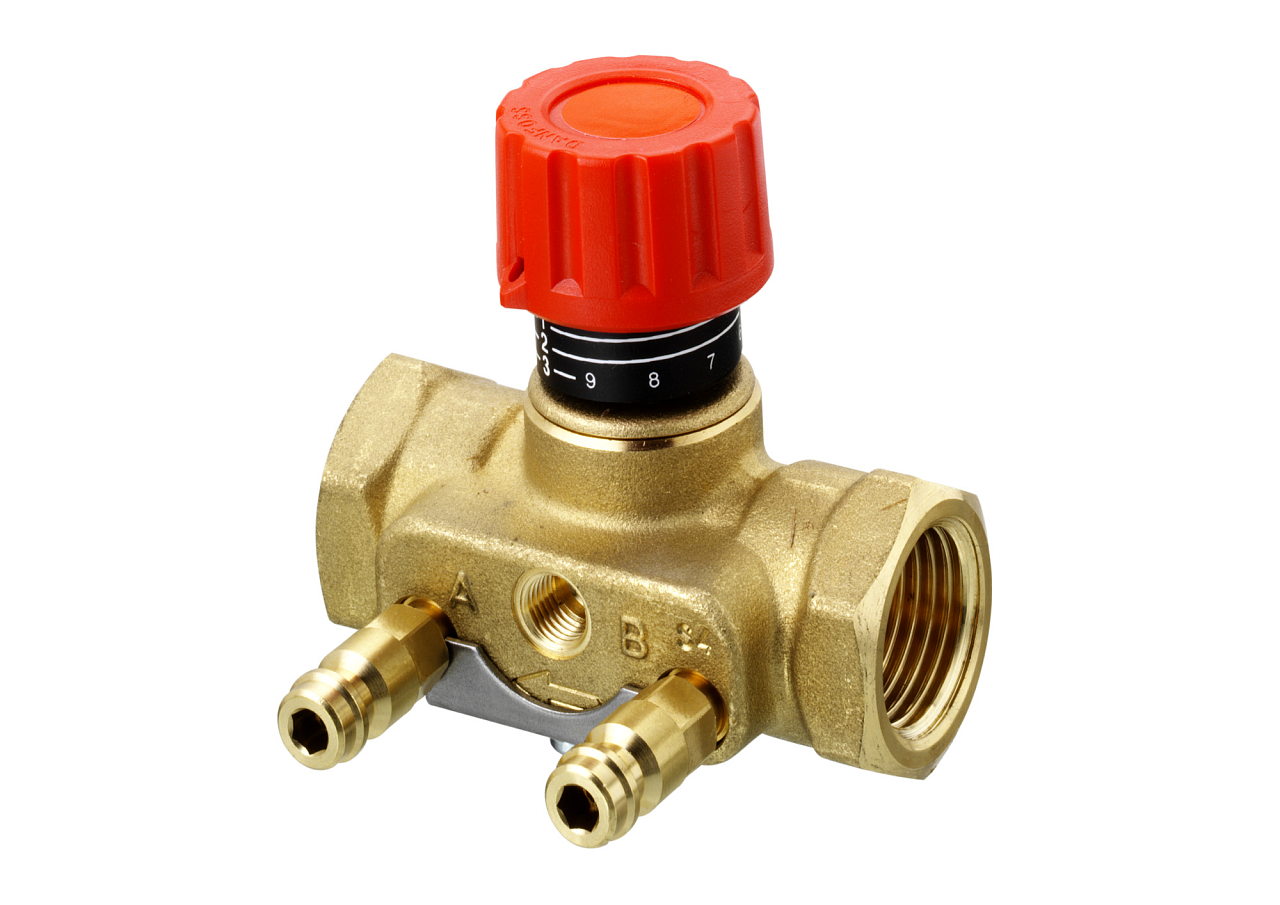

Danfoss ASV-I DN 20 (003L7642) è una valvola partner di intercettazione, taratura, misurazione e impulso con filettatura interna da 3/4" per il montaggio sulla mandata dell’impianto di riscaldamento. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 20 |
| Portata | 2,5 m3/h |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.48 kg |
Danfoss ASV-I DN 20 è una valvola partner di taratura e intercettazione per la mandata di un ramo regolato di un impianto di riscaldamento o raffrescamento. In un unico corpo compatto combina la preregolazione della portata, la funzione di intercettazione e la misurazione della portata tramite due prese di misura integrate.
ASV-I è progettata per impianti di riscaldamento e raffrescamento idraulicamente bilanciati, tipicamente in edifici residenziali, uffici o impianti industriali con distribuzione a rami. Si installa sulla mandata del ramo regolato come elemento di taratura e intercettazione. Grazie alle prese di misura integrate, è possibile verificare direttamente in loco la portata del ramo senza dover smontare la valvola.
ASV-I è progettata come valvola partner per il regolatore di pressione differenziale ASV-PV (o ASV-P). ASV-I si installa sulla mandata del ramo, ASV-PV sul ritorno. Le due valvole sono collegate tramite un tubo impulsivo, grazie al quale il regolatore ASV-PV mantiene costante la pressione differenziale nel ramo e allo stesso tempo limita la portata al valore preregolato su ASV-I. Il risultato è un bilanciamento idraulico automatico senza necessità di interventi manuali in caso di variazioni di pressione nella rete. Se ASV-I non è collegata ad ASV-P/PV, è necessario chiudere il foro impulsivo con il tappo Danfoss 003L8174.
Parametri tecnici:
ASV-I si installa sempre sulla mandata (tubazione di mandata) del ramo regolato. Il regolatore partner di pressione differenziale ASV-PV o ASV-P, al contrario, si installa sul ritorno. Un’inversione della posizione di montaggio comprometterebbe il funzionamento del bilanciamento idraulico.
No, ASV-I può essere utilizzata anche come valvola autonoma di taratura e intercettazione senza collegamento ad ASV-P/PV. In tal caso, però, è necessario chiudere il foro impulsivo con il tappo Danfoss (codice 003L8174), altrimenti si verificherà una perdita di fluido termovettore. Il bilanciamento idraulico automatico, cioè la regolazione della pressione differenziale, è disponibile solo in combinazione con ASV-PV o ASV-P.
La portata si preregola tramite lo stelo di taratura sul corpo valvola. La valvola viene prima chiusa, quindi ruotando l’organo di comando si imposta il valore desiderato in base alla scala. La procedura esatta di regolazione e il diagramma di dimensionamento per ASV-I DN 15–50 sono riportati nella scheda tecnica Danfoss della serie ASV.
Alle due prese di misura montate direttamente sul corpo si collega un manometro differenziale, ad esempio Danfoss PFM 2000. Dalla pressione differenziale misurata e dal diagramma di dimensionamento ASV-I si ricava la portata reale del ramo, senza smontare la valvola né interrompere il funzionamento dell’impianto.
La pressione di esercizio massima di ASV-I DN 20 è 16 bar (PN 16), la pressione di prova è 25 bar. La pressione differenziale ammessa sulla valvola è 10–150 kPa. Il campo di temperatura di esercizio va da –20 a 120 °C, quindi la valvola è adatta sia per impianti di raffrescamento a bassa temperatura sia per impianti di riscaldamento tradizionali con temperature più elevate.
