Valvola partner con filettatura interna da 1/2" per la regolazione della pressione differenziale negli impianti di riscaldamento. Combina la funzione di preregolazione della portata, valvola di intercettazione e misurazione della portata. PN 16, Kvs 1,6 m³/h, temperatura massima 120 °C. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 15 |
| Portata | 1,6 m3/h |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.35 kg |

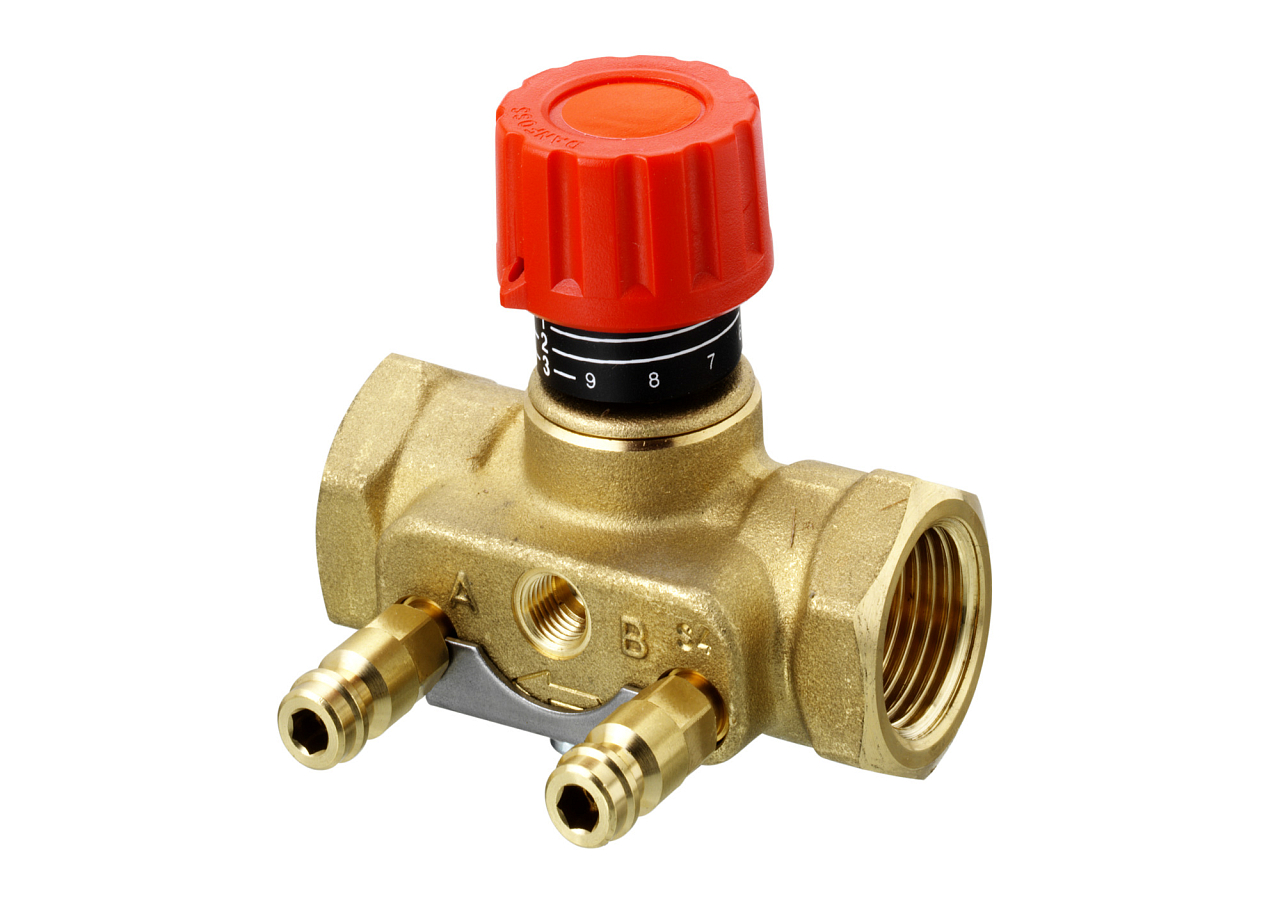

Danfoss ASV-I DN 15 (003L7641) è una valvola di bilanciamento partner progettata per l’installazione sulla mandata dell’impianto di riscaldamento. In un unico corpo compatto combina la funzione di preregolazione della portata, valvola di intercettazione e misurazione della portata. La valvola è progettata per funzionare in abbinamento ai regolatori di pressione differenziale Danfoss ASV-P o ASV-PV, con i quali forma un circuito di regolazione chiuso per il bilanciamento idraulico automatico delle colonne o dei rami del circuito di riscaldamento.
ASV-I trova impiego negli impianti di riscaldamento idraulicamente bilanciati di edifici residenziali, hotel, edifici amministrativi e strutture industriali. Tipicamente viene installata sulla mandata della colonna montante o del ramo i cui radiatori sono dotati di valvole senza possibilità di preregolazione diretta della portata. In abbinamento al regolatore ASV-P o ASV-PV garantisce una pressione differenziale costante sul ramo interessato e limita la portata massima, contribuendo così alla corretta distribuzione della portata tra i singoli rami del circuito di riscaldamento.
La valvola ASV-I è dotata di doppio otturatore, che consente la limitazione meccanica della portata massima tramite la posizione impostata sulla scala direttamente sul corpo valvola. Gli attacchi di misura integrati (innesti rapidi Rectus) consentono di verificare la portata effettiva sulla mandata senza necessità di smontaggio. L’attacco per il tubo impulsivo collega ASV-I al regolatore ASV-PV e chiude il circuito di regolazione per il mantenimento automatico di una pressione differenziale costante sul ramo. Il corpo valvola è realizzato in ottone, le membrane e gli O-ring sono in EPDM, la molla è in acciaio inox. Nella fornitura in versione DN 15–40, la valvola è imballata in polistirene, che può essere utilizzato come isolamento termico fino a 80 °C.
Parametri tecnici:
La valvola ASV-I è progettata come valvola partner per i regolatori Danfoss ASV-P e ASV-PV. Si collega ad essi tramite un tubo impulsivo, che trasmette la pressione differenziale dalla mandata al regolatore. La combinazione ASV-I + ASV-PV offre inoltre la limitazione automatica della portata massima per l’intero ramo dell’impianto.
La portata desiderata si imposta ruotando la manopola sul corpo valvola. La manopola va prima ruotata completamente verso sinistra (posizione “0” = completamente aperto), quindi regolata sul numero di giri richiesto secondo la tabella di conversione per la portata desiderata. La posizione impostata viene fissata con una chiave esagonale bloccando lo stelo di regolazione. La preregolazione può essere letta solo con la valvola chiusa.
Il corpo della valvola ASV-I è dotato di due attacchi di misura (innesti rapidi Rectus), che consentono di collegare un misuratore di portata e verificare la portata effettiva nel ramo direttamente nel punto di installazione. La misurazione può essere eseguita senza smontare la valvola né interrompere il funzionamento dell’impianto.
Se la valvola ASV-I non è collegata al regolatore ASV-P o ASV-PV, è necessario chiudere l’attacco per il tubo impulsivo con un tappo. Danfoss fornisce questi tappi con il codice 003L8174 (confezione da 10 pz). Senza tappo, l’attacco impulsivo aperto causerebbe la fuoriuscita del fluido.
La variante 003L7641 ha filettatura interna Rp ½ (mandata) e filettatura esterna G ¾ (ritorno). La lunghezza totale del corpo è di 65 mm, l’altezza di 48 mm, il diametro D1 = 28 mm. La valvola è fornita di serie in imballo di polistirene, che funge da isolamento fino a 80 °C. Per temperature più elevate (fino a 120 °C) è disponibile come accessorio un guscio isolante.
