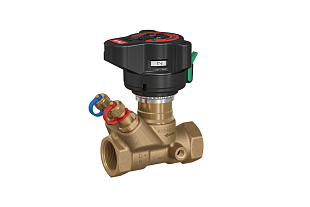

Danfoss ASV-D DN 40 è una valvola di bilanciamento partner per la regolazione della pressione differenziale nelle colonne montanti. Funziona in abbinamento con ASV-PV/P o AB-PM. Kvs 26 m³/h, PN 20, temperatura da –20 a 120 °C Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Diametro nominale | DN 40 |
| Dimensione del collegamento | G 1 1/2" |
| Portata | 26 m3/h |
| Pressione | PN 20 |
| Raccordi di misurazione | Sì |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 1.66 kg |
Danfoss ASV-D DN 40 è una valvola di bilanciamento partner preregolabile progettata per il bilanciamento automatico della portata nelle colonne montanti degli impianti di riscaldamento ad acqua calda. Funziona in coppia con le valvole di bilanciamento dinamico ASV-PV, ASV-P o AB-PM, che regolano la pressione differenziale nella colonna montante. Il corpo valvola è in ottone (CW 617N), con attacco filettato femmina G 1 1/2", Kvs 26 m³/h.
ASV-D si installa nelle distribuzioni a colonne montanti degli impianti di riscaldamento ad acqua calda, tipicamente in edifici residenziali, edifici amministrativi o strutture industriali con impianti di riscaldamento multipiano. La valvola può essere installata all'interno del circuito regolato (per la verifica della portata nella colonna montante) oppure all'esterno del circuito regolato (per la limitazione della portata, quando l'intero campo di pressione regolato rimane disponibile per la colonna montante). La scelta dell'orientamento dipende dal fatto che la limitazione della portata venga realizzata sulla colonna montante oppure su ogni singola unità di riscaldamento.
La valvola dispone di una funzione separata di preregolazione della portata e di intercettazione. Il valore preregolato è visibile da più angolazioni sulla scala numerata e viene fissato premendo la manopola; l'impostazione può inoltre essere protetta con un sigillo a nastro. L'intercettazione è garantita da una valvola a sfera con rotazione di 90°, mentre l'indicatore colorato (rosso/bianco) segnala chiaramente lo stato aperto/chiuso. La manopola è smontabile, il che facilita il montaggio in spazi ristretti.
La valvola è dotata di due attacchi di misura autosigillanti integrati per aghi da 3 mm, ai quali è possibile collegare lo strumento di misura Danfoss PFM 100 o PFM 1000 (oppure uno strumento di un altro marchio). Lo strumento PFM 1000 ha i dati della valvola memorizzati in memoria e visualizza direttamente la portata. La precisione di misura è di ±10 % in posizione completamente aperta e di ±18 % con regolazione al 25 % della portata massima (secondo BS 7350:1990).
Parametri tecnici:
Quando viene installata all'interno del circuito regolato, il fluido attraversa la valvola nel senso della freccia riportata sul corpo: in questo caso la valvola serve per verificare la portata nella colonna montante, ma una parte del campo di pressione di ASV-PV viene assorbita dalla perdita di carico della valvola partner. Quando viene installata all'esterno del circuito regolato, il fluido scorre in senso opposto: l'intero campo di pressione regolato è disponibile per la colonna montante e la limitazione della portata viene realizzata separatamente su ogni corpo scaldante. I valori Kv rimangono invariati in entrambi gli orientamenti.
ASV-D è progettata come valvola partner per le valvole di bilanciamento dinamico Danfoss ASV-PV, ASV-P o AB-PM. Queste regolano la pressione differenziale nella colonna montante, mentre ASV-D serve per la preregolazione della portata e la misurazione. La gamma completa delle valvole partner e degli accessori è disponibile nella scheda tecnica di ASV-PV.
La valvola è dotata di due attacchi di misura integrati per aghi con diametro di 3 mm. Collegare lo strumento di misura Danfoss PFM 100 o PFM 1000 (oppure uno strumento di un altro marchio). Il PFM 1000 ha i dati della valvola memorizzati in memoria e visualizza direttamente la portata; con strumenti di altri produttori è necessario utilizzare i valori del segnale Kv riportati nella tabella della scheda tecnica. Danfoss raccomanda, per ottenere i migliori risultati, di utilizzare gli aghi di prova originali Danfoss.
Sì. Dopo aver impostato il valore di portata desiderato, la manopola viene bloccata premendola (funzione di blocco). L'impostazione può poi essere protetta con un sigillo a nastro (accessorio cod. art. 003Z4660). La funzione di intercettazione è separata dalla funzione di preregolazione: la valvola può essere chiusa e riaperta anche dopo la sigillatura, senza modificare l'impostazione della portata.
La valvola ASV-D è compatibile con miscele di glicole etilenico/propilenico fino a una concentrazione del 30 %. Per gli impianti con miscela antigelo è necessario utilizzare, durante la regolazione della portata, i coefficienti di correzione indicati nella scheda tecnica (i valori dipendono dalla temperatura e dalla percentuale di glicole nella soluzione). La temperatura minima del fluido è –20 °C.
