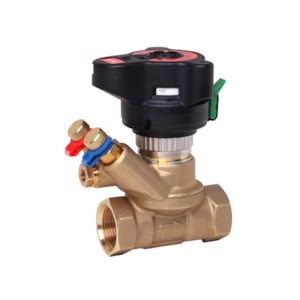

ASV-BD si monta sulla tubazione di mandata, nel senso della freccia riportata sul corpo valvola. Il regolatore di pressione differenziale ASV-PV si installa sul ritorno. Le due valvole vengono collegate tramite un tubicino impulsivo (incluso nella confezione di ASV-PV), che trasmette il segnale di pressione dalla tubazione di mandata alla membrana del regolatore. Prima di collegare il tubicino ad ASV-PV, è necessario lavarlo dal lato della tubazione di mandata. Tutti i punti di comando della valvola (intercettazione, scarico, regolazione, misurazione) sono ruotati tra loro di 90°, risultando così accessibili anche in condizioni di spazio limitato.

ASV-M è una valvola partner più semplice, destinata principalmente all’intercettazione della portata: non dispone di stazione di misura girevole né di tappi di prova e il kVS per DN 25 è di 4,0 m³/h. ASV-BD è multifunzione: il kVS per DN 25 raggiunge 9,5 m³/h (minore perdita di carico sulla valvola), inoltre consente la misurazione della portata e della pressione differenziale nonché la preregolazione della limitazione di portata. La scelta è generalmente determinata dal progetto: se le valvole termostatiche sui radiatori dispongono della preregolazione della portata, ASV-M è sufficiente. Se invece è necessario limitare la portata direttamente sul ramo (colonna montante), è indicata ASV-BD nella configurazione all’interno del circuito di regolazione.

La posizione del tappo aperto determina se ASV-BD si trova all’esterno o all’interno del circuito di regolazione ASV-PV. Tappo blu aperto, tappo rosso chiuso (impostazione di fabbrica): la valvola è all’esterno del circuito, soluzione adatta per la verifica della portata; ASV-PV dispone dell’intero campo della pressione differenziale impostata. Tappo rosso aperto, tappo blu chiuso: la valvola è all’interno del circuito e consente la limitazione della portata sul ramo mediante la preregolazione di ASV-BD. La configurazione può essere commutata anche durante il funzionamento in pressione senza svuotare l’impianto: basta chiudere un tappo e aprire l’altro.

La pressione massima di esercizio è PN 20 bar, la pressione di prova 30 bar. La pressione differenziale ammessa sulla valvola è 10–150 kPa: il valore di 150 kPa non deve essere superato nemmeno a carico parziale. La temperatura di esercizio è da –20 a 120 °C, quella di stoccaggio e trasporto da –40 a 70 °C. Il corpo e l’otturatore sono in ottone DZR, la membrana e gli O-ring in EPDM, l’otturatore a sfera in ottone con superficie cromata. L’attacco DN 25 è con filettatura interna Rp 1 (ISO 7/1). Classe di tenuta in chiusura: ISO 5208 classe A.

Sì. Per lo scarico tramite ASV-BD si utilizza l’attacco di scarico (accessorio cod. art. 003Z4096 per tubo flessibile da ½" oppure 003Z4097 per ¾"). Procedura: chiudere il tappo aperto, scollegare il tubicino impulsivo, smontare il tubo flessibile e montare l’accessorio di scarico; il tappo blu apre quindi l’uscita, quello rosso l’apertura di aspirazione. Durante la prova di pressione dell’impianto, il tubicino impulsivo deve essere collegato e tutte le valvole partner devono essere aperte. La pressione massima di prova per l’impianto è di 25 bar.
