L’ASV-BD si installa sulla tubazione di mandata della colonna montante, mentre il regolatore di pressione differenziale ASV-PV viene montato sul ritorno della stessa colonna montante. Entrambe le valvole sono collegate tramite un tubo impulsivo (G ¹⁄₁₆, fornito con l’ASV-PV), che trasmette il segnale di pressione dal lato mandata alla membrana dell’ASV-PV. Grazie a questo collegamento, l’ASV-PV mantiene continuamente la pressione differenziale impostata sull’intera colonna montante indipendentemente dalle variazioni di carico dell’impianto. La dimensione di entrambe le valvole deve essere identica.

Nel collegamento all’esterno del circuito regolato (presa di misura blu aperta, rossa chiusa), l’intero campo di pressione dell’ASV-PV è disponibile per la colonna montante e la portata viene limitata sui singoli corpi scaldanti mediante il preregolaggio delle valvole termostatiche. Questo collegamento offre le migliori prestazioni di regolazione ed è consigliato come configurazione di base. Nel collegamento all’interno del circuito (presa rossa aperta, blu chiusa), l’ASV-BD funziona come limitatore di portata per l’intera colonna montante: una parte del campo di pressione regolato viene quindi assorbita dalla perdita di carico della valvola stessa. Questa variante è adatta dove non è possibile limitare la portata su ogni singolo corpo scaldante.

Sì. Il passaggio tra il collegamento all’interno e all’esterno del circuito regolato può essere effettuato anche in pressione: basta chiudere una presa di misura e aprire l’altra. L’impianto non deve essere fermato né svuotato, neppure parzialmente. Questa caratteristica è pratica sia durante la prima messa in servizio, quando può emergere che la configurazione inizialmente scelta non è adatta allo specifico schema idraulico, sia in occasione di successive modifiche idrauliche dell’impianto.

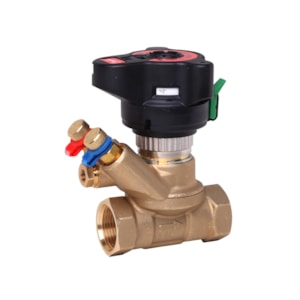

L’ASV-BD standard (003Z4041) è realizzata in ottone DZR, resistente alla dezincificazione e adatto ai normali impianti di riscaldamento e raffrescamento. La versione ASV-BD PURE utilizza una speciale lega di ottone Eco (CW724R) con contenuto di piombo inferiore allo 0,1%. È destinata ad applicazioni con requisiti più severi sulla composizione del materiale, ad esempio nei Paesi in cui vigono normative sul contenuto di piombo per i materiali a contatto con l’acqua. Dal punto di vista funzionale, entrambi i tipi sono identici; inoltre, nella versione PURE le viti hanno una filettatura inversa (sinistrorsa).
