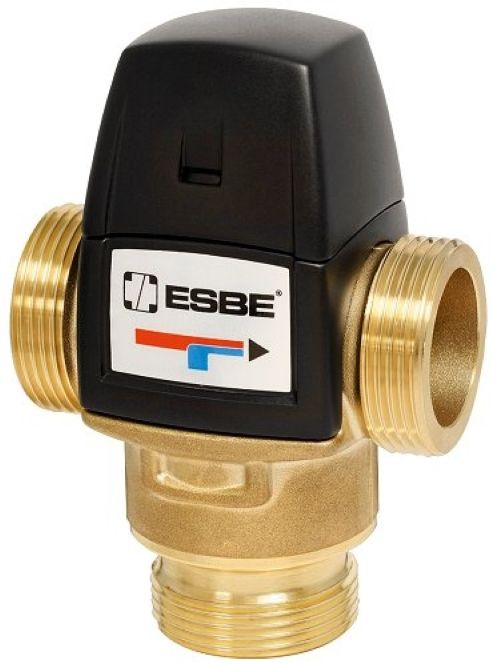

La valvola miscelatrice termostatica ESBE serie VTS 520 è progettata per elevate portate e un’altrettanto elevata funzionalità della distribuzione di acqua calda sanitaria collegata a sistemi con collettori solari. Nei collettori solari, a causa delle alte temperature dell’acqua, sono assolutamente necessari componenti estremamente resistenti. La valvola termostatica è adatta anche nei casi in cui sui rubinetti siano installati uno o più dispositivi di regolazione della temperatura. Inoltre, la valvola VTS è idonea anche per impianti di acqua calda sanitaria dotati di HWC (ricircolo dell’acqua calda).

Applicazioni

• Distribuzione di acqua calda sanitaria (compreso il ricircolo dell’acqua calda)
• Distribuzione di acqua con additivo antigelo (miscela di glicole ≤ 50%)
• Sistema idraulico chiuso
• Tubazioni per acqua potabile
• Riscaldamento con collettori solari

Funzionamento della valvola

La valvola VTS 520 presenta una configurazione asimmetrica del flusso dell’acqua. Inoltre, include una caratteristica molto importante: protezione contro le scottature da acqua calda. Il principio di funzionamento è che, in caso di guasto dell’alimentazione di acqua fredda, l’erogazione di acqua calda si interrompe automaticamente.

Caratteristiche

• Classe di pressione: PN 10
• Pressione di esercizio: 1,0 MPa (10 bar)
• Pressione differenziale: miscelazione, max. 0,3 MPa (3 bar)
• Temperatura del fluido: continua max. 110 °C / temporanea max. 120 °C
• Stabilità della temperatura: ±4 °C
