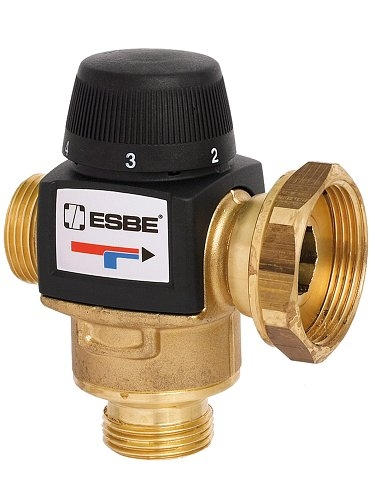

La valvola miscelatrice termostatica ESBE serie VTA 570 è progettata principalmente per sistemi di riscaldamento a pavimento che richiedono protezione contro le scottature da acqua calda. Questa protezione è necessaria sia per le tubature nel pavimento che per il pavimento stesso.

Questa valvola termostatica è inoltre adatta per la pre-miscelazione in sistemi di acqua calda sanitaria che richiedono un alto flusso. In questo caso, è necessario installare sui rubinetti ulteriori dispositivi obbligatori per la regolazione della temperatura dell'acqua, che garantiscono protezione nel punto di prelievo.

La valvola termostatica può essere utilizzata anche per applicazioni di raffreddamento.

Utilizzo

• Distribuzione dell'acqua con additivo antigelo (≤ 50% miscela di glicole)
• Sistema idrico chiuso
• Riscaldamento a pavimento
• Raffreddamento e applicazioni di raffreddamento

Esempio di installazione

Funzione della valvola

La valvola ha una configurazione del flusso asimmetrica. Inoltre, è dotata di protezione contro le scottature – se l'erogazione di acqua fredda viene interrotta, la valvola interrompe automaticamente l'erogazione di acqua calda.

Caratteristiche

• Classe di pressione: PN 10
• Pressione di esercizio: 1.0 MPa (10 bar)
• Pressione differenziale: Miscelazione, max. 0.1 MPa (3 bar)
• Impostazione della temperatura desiderata tramite una rotella sotto il coperchio di plastica superiore
