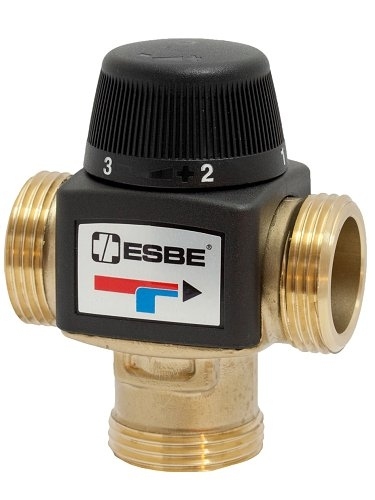

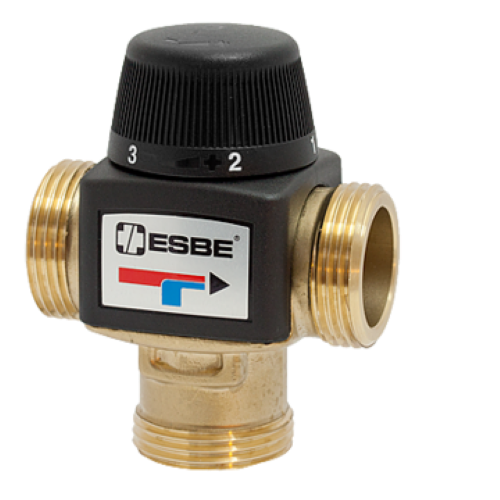

La valvola miscelatrice termostatica ESBE serie VTA 570 è destinata in particolare ai sistemi di riscaldamento a pavimento, che richiedono una protezione contro le scottature da acqua calda. Questa protezione è necessaria sia per le tubazioni nel pavimento sia per il pavimento stesso.

Questa valvola termostatica è inoltre adatta per la premiscelazione negli impianti di acqua calda sanitaria che richiedono un’elevata portata. In questo caso è necessario installare sui rubinetti ulteriori dispositivi obbligatori di regolazione della temperatura dell’acqua, che garantiscano la protezione nel punto di prelievo.

La valvola termostatica può essere utilizzata anche per applicazioni di raffrescamento.

Applicazioni

• Distribuzione di acqua con additivo antigelo (miscela di glicole ≤ 50%)
• Sistema idraulico chiuso
• Riscaldamento a pavimento
• Raffrescamento e applicazioni di raffreddamento

Esempio di installazione

Funzione della valvola

La valvola presenta una configurazione del flusso asimmetrica. È inoltre dotata di protezione antiscottatura: se si verifica un’interruzione dell’alimentazione di acqua fredda, la valvola interrompe automaticamente l’erogazione di acqua calda.

Caratteristiche

• Classe di pressione: PN 10
• Pressione di esercizio: 1,0 MPa (10 bar)
• Pressione differenziale: miscelazione, max. 0,1 MPa (3 bar)
• La regolazione della temperatura desiderata si effettua tramite una manopola rotante sotto il coperchio superiore in plastica
