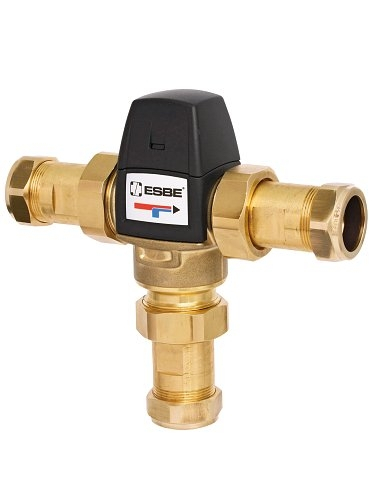

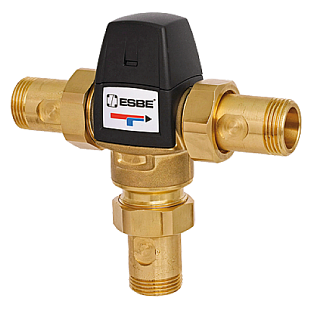

La valvola miscelatrice termostatica ESBE serie VTA 520 è un componente adatto per l’impiego universale in applicazioni di installazione di acqua calda sanitaria dotate di HWC (ricircolo dell’acqua calda). È inoltre adatta per piccoli circuiti di riscaldamento a pavimento (fino a 50 m²) nel caso in cui si desideri prestare particolare attenzione al campo di temperatura e alla portata.

Due valvole di ritegno per l’ingresso di ACS calda e fredda incluse nella confezione.

Applicazioni

• Distribuzione di acqua dolce/potabile
• Distribuzione di acqua con additivo antigelo (miscela di glicole ≤ 50%)
• Sistema idraulico chiuso

Esempio di installazione

Funzionamento della valvola

La valvola termostatica presenta una configurazione del flusso asimmetrica. L’impostazione della temperatura desiderata si effettua tramite la manopola girevole posta sotto il coperchio superiore della valvola. Inoltre è dotata della molto importante funzione antiscottatura, che in caso di interruzione dell’alimentazione di acqua fredda interrompe automaticamente l’erogazione di acqua calda.

Caratteristiche

• Classe di pressione: PN 10
• Pressione di esercizio: 1,0 MPa (10 bar)
• Pressione differenziale: miscelazione, max. 0,3 MPa (3 bar)
• Temperatura del fluido: max. 95 °C / Temporanea max. 100 °C
• Stabilità della temperatura: ±4 °C
