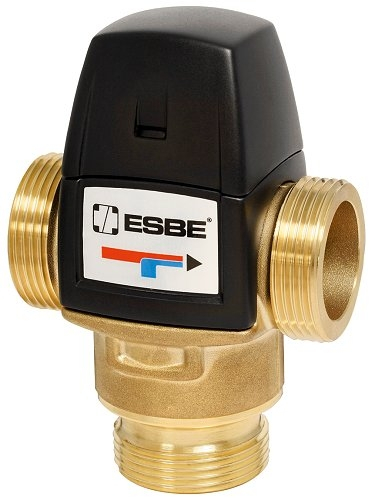

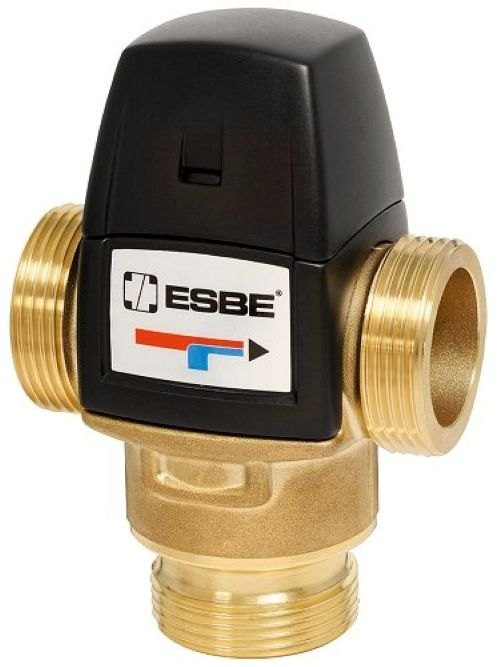

La valvola miscelatrice termostatica ESBE serie VTA 520 è un componente adatto per l’impiego universale in applicazioni di impianti di acqua calda sanitaria dotati di HWC (ricircolo dell’acqua calda). È inoltre idonea per piccoli circuiti di riscaldamento a pavimento (fino a 50 m²) nel caso in cui si desideri prestare particolare attenzione al campo di temperatura e alla portata.

Applicazioni

• Distribuzione di acqua dolce/potabile
• Distribuzione di acqua con additivo antigelo (≤ 50% miscela di glicole)
• Sistema idraulico chiuso

Esempio di installazione

Funzione della valvola

La valvola termostatica presenta una configurazione del flusso asimmetrica. L’impostazione della temperatura desiderata si effettua tramite la manopola situata sotto il coperchio superiore della valvola. Inoltre, è dotata di una importantissima funzione antiscottatura, che in caso di interruzione dell’alimentazione di acqua fredda interrompe automaticamente l’erogazione di acqua calda.

Caratteristiche

• Classe di pressione: PN 10
• Pressione di esercizio: 1,0 MPa (10 bar)
• Pressione differenziale: miscelazione, max. 0,3 MPa (3 bar)
• Temperatura del fluido: max. 95 °C / Temporaneamente max. 100 °C
• Stabilità della temperatura: ±4 °C
