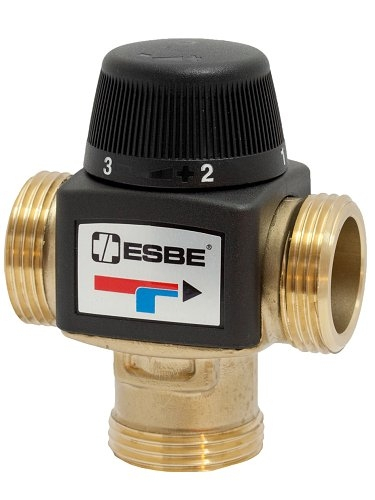

La valvola miscelatrice termostatica ESBE serie VTA 570 è progettata principalmente per sistemi di riscaldamento a pavimento che richiedono protezione contro le scottature da acqua calda. Questa protezione è necessaria sia per le tubazioni nel pavimento che per il pavimento stesso.

Questa valvola termostatica è inoltre adatta per la pre-miscelazione in sistemi di acqua calda sanitaria che richiedono un alto flusso. In questo caso, è necessario installare ulteriori dispositivi obbligatori sui rubinetti per regolare la temperatura dell'acqua, garantendo protezione nel punto di prelievo.

La valvola termostatica può essere utilizzata anche per applicazioni di raffreddamento.

Utilizzo

• Distribuzione dell'acqua con additivo antigelo (≤ 50% miscela di glicole)
• Sistema idrico chiuso
• Riscaldamento a pavimento
• Raffreddamento e applicazioni di raffreddamento

Esempio di installazione

Funzione della valvola

La valvola ha un design del flusso asimmetrico. Inoltre, è dotata di protezione contro le scottature – se l'erogazione di acqua fredda viene interrotta, la valvola interrompe automaticamente l'erogazione di acqua calda.

Caratteristiche

• Classe di pressione: PN 10
• Pressione di esercizio: 1.0 MPa (10 bar)
• Pressione differenziale: Miscelazione, max. 0.1 MPa (3 bar)
• Impostazione della temperatura desiderata tramite una rotella sotto il coperchio di plastica superiore
