Valvola termostatica a tre vie Danfoss TVM-H DN 25 con temperatura impostata automaticamente nell’intervallo 30–70 °C senza alimentazione elettrica – adatta per scaldacqua ad accumulo per ACS, caldaie, riscaldamento a pavimento e impianti di riscaldamento fino a 200 m². Maggiori informazioni
Questo prodotto non è più disponibile perché è stato sostituito da un nuovo modello.
Visualizza il nuovo modello| Diametro nominale | DN 25 |
| Dimensione del collegamento | 1 1/4" |
| Portata | 2,6 m3/h |
| Temperatura di apertura | 30...70 °C |
| Tipo di connessione | Filettatura esterna |
| Peso | 0.77 kg |

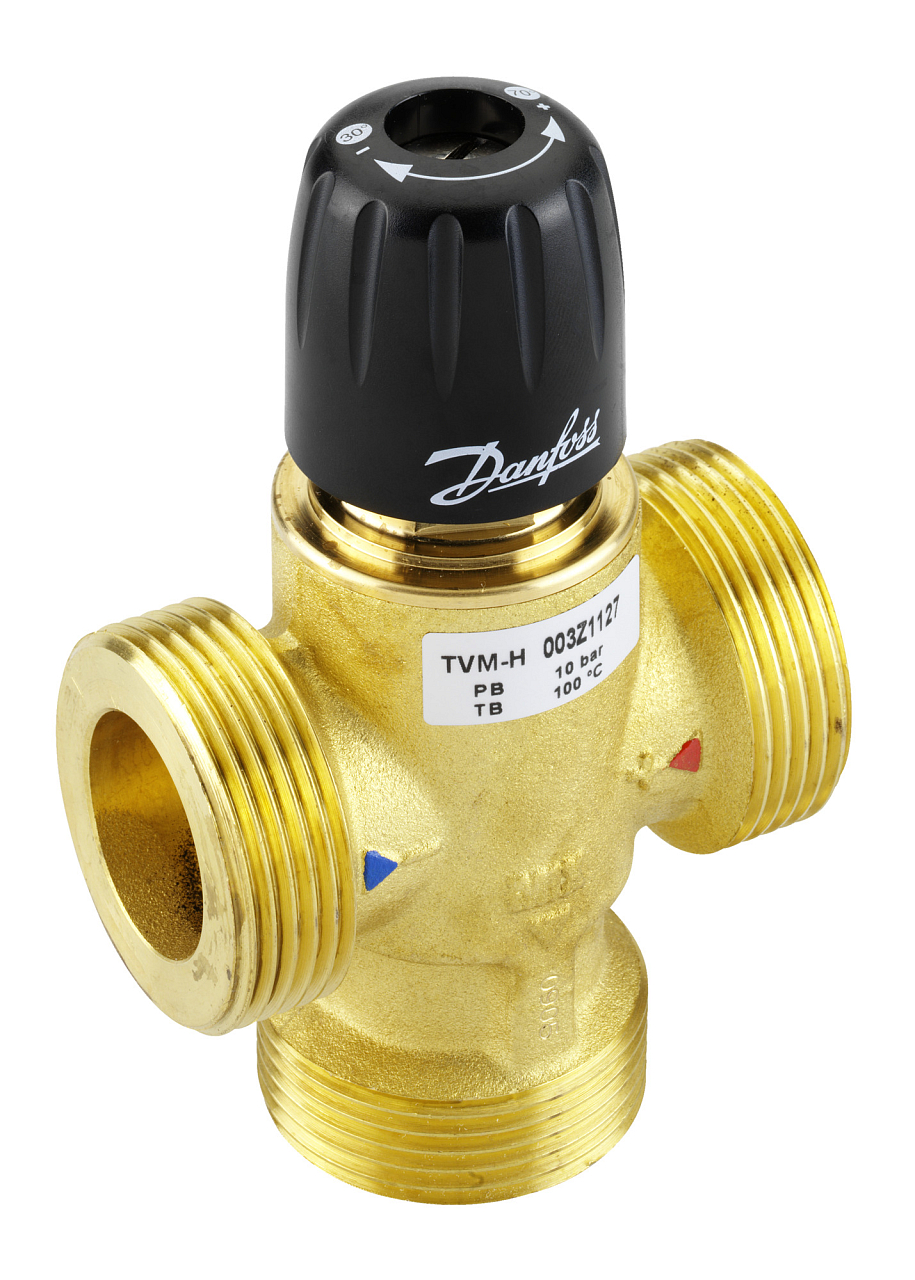

Danfoss TVM-H DN 25 (003Z1127) è una valvola miscelatrice termostatica a tre vie per la regolazione della temperatura dell’acqua nei sistemi di produzione di acqua calda sanitaria con accumulo, per la protezione delle caldaie e nei sistemi di riscaldamento a pavimento. Senza alimentazione elettrica miscela automaticamente acqua calda e fredda e mantiene la temperatura di uscita impostata nell’intervallo 30–70 °C con una precisione di ±3 °C. La cartuccia termostatica con molla di richiamo garantisce una regolazione affidabile per tutta la durata di esercizio e, in caso di usura, può essere sostituita direttamente nella valvola installata senza smontare il corpo.
La valvola TVM-H DN 25 trova impiego in tre scenari tipici. Nella produzione di acqua calda sanitaria da uno scaldacqua ad accumulo riduce la temperatura dell’acqua surriscaldata a un valore di uscita sicuro e protegge gli utenti dal rischio di scottature. Nelle centrali termiche viene utilizzata per la miscelazione dell’acqua di ritorno: miscelando il ritorno con la mandata mantiene la temperatura al di sopra del punto di rugiada e impedisce la condensazione sullo scambiatore della caldaia. Nel terzo scenario tipico regola la temperatura dell’acqua di riscaldamento nei sistemi di riscaldamento a pavimento: la versione DN 25 è adatta per superfici fino a 200 m².
La cartuccia termostatica TVM-H è progettata per poter essere sostituita direttamente nella valvola installata, senza necessità di smontare il corpo dalla tubazione. Dopo anni di esercizio è sufficiente sostituire la sola cartuccia (codice d’ordine 003Z1132), senza interrompere l’intero sistema. Il corpo valvola è realizzato in ottone DZR resistente alla dezincificazione, con superficie lucidata nella zona funzionale; la tenuta è in EPDM. Lo speciale trattamento superficiale resistente ai depositi di calcare contribuisce alla lunga durata dell’organo di intercettazione.
Parametri tecnici:
No. La valvola funziona esclusivamente secondo il principio termostatico: la cartuccia con molla di richiamo reagisce meccanicamente alla temperatura dell’acqua e regola la miscelazione di acqua calda e fredda senza alcuna energia elettrica. Non è necessario né un segnale di comando né un’alimentazione.
Il coefficiente di portata kVs è pari a 3,0 m³/h senza valvola di ritegno, oppure 2,6 m³/h con l’installazione della valvola di ritegno opzionale DN 25 (003Z1131). Con una differenza di pressione Δp = 1,5 bar, la valvola lascia passare 61 l/min in uscita miscelata.
La valvola di ritegno non è inclusa nella versione base 003Z1127. Come accessorio è disponibile la valvola di ritegno DN 25 (codice 003Z1131, max. 10 bar / 95 °C). Il suo montaggio è consigliato dove esiste il rischio di contropressione dal lato dell’acqua calda verso la rete dell’acqua fredda.
In condizioni di esercizio standard, la temperatura di uscita si mantiene entro una tolleranza di ±3 °C rispetto al valore impostato. La stabilità dipende dalla pressione e dalla temperatura agli ingressi. Il differenziale di pressione costante consigliato tra l’ingresso dell’acqua calda e quello dell’acqua fredda è di 2 bar; il rapporto massimo ammesso delle perdite di carico tra gli ingressi è 10:1.
Sì. La valvola è dotata di un meccanismo per il bloccaggio della preregolazione (locking the presetting). Questa funzione è particolarmente adatta nelle installazioni pubbliche o residenziali, dove è desiderabile una temperatura di protezione impostata in modo fisso senza possibilità di intervento da parte dell’utente.
