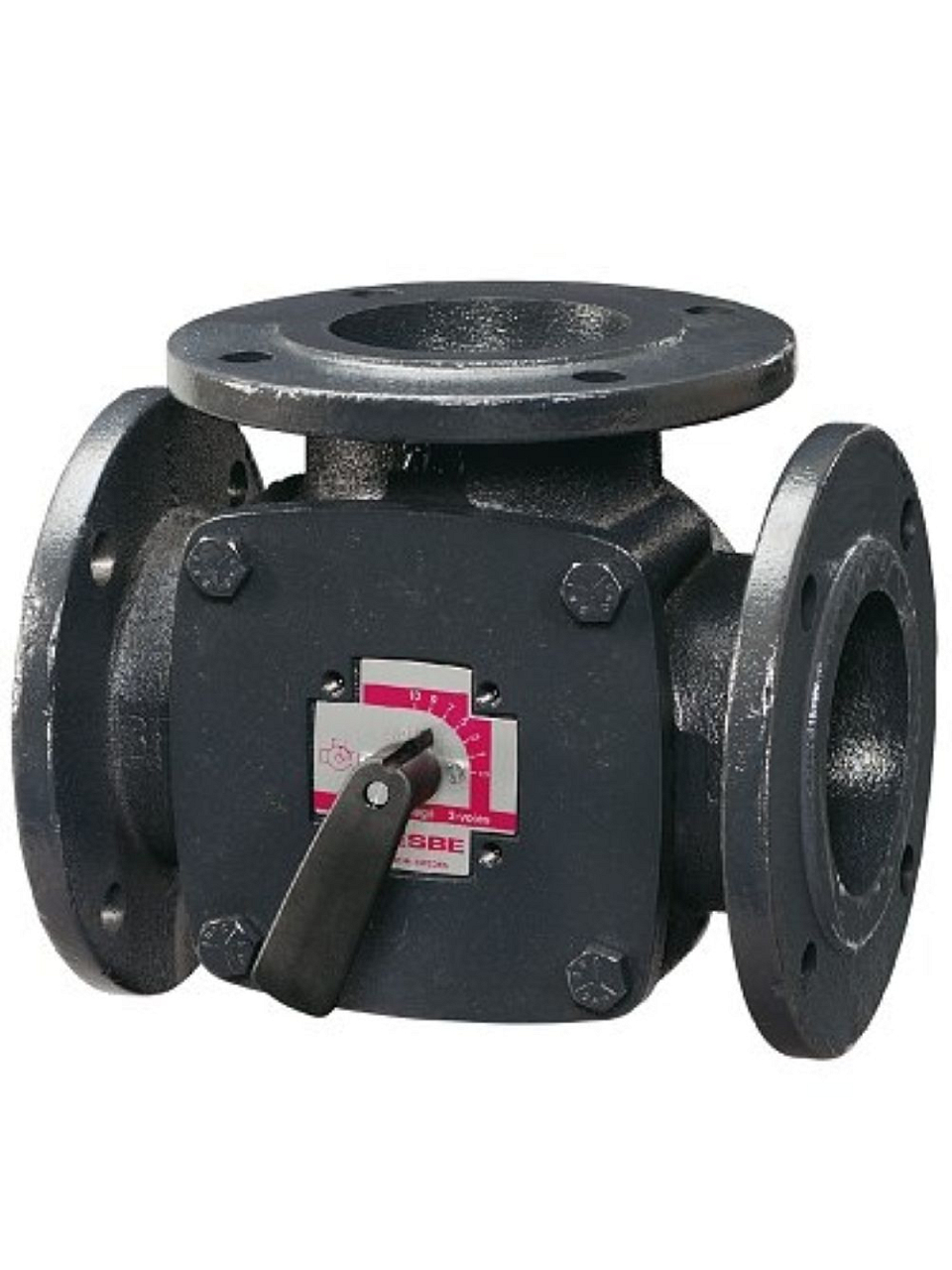

Valvola miscelatrice a tre vie flangiata ESBE 3F 65 (DN65, PN6) in ghisa per la miscelazione e la commutazione negli impianti di riscaldamento e raffrescamento. Kvs 90, temperatura del fluido da -10 a +110 °C. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Dimensione del collegamento | DN 65 |
| Portata | 90 m3/h |
| Pressione | PN 6 |
| Temperatura | -10...110 °C |
| Tipo di connessione | Flangia |
| Tipo di valvola | Miscelatore |
| Peso | 10.38 kg |
ESBE 3F 65 (cod. art. 11100800) è una valvola miscelatrice a tre vie con attacco flangiato PN6 della serie ESBE 3F. Serve per la miscelazione continua o la deviazione del flusso di acqua di riscaldamento o di raffrescamento negli impianti di riscaldamento e raffrescamento. La valvola è fornita nella misura DN65 con valore Kvs 90.
ESBE 3F 65 è progettata per impianti di riscaldamento e raffrescamento di maggiori dimensioni, dove è necessario regolare la temperatura del fluido mediante la miscelazione di due flussi oppure deviare il flusso tra due circuiti. Viene tipicamente utilizzata in sottostazioni di scambio termico, centrali termiche e distribuzioni tecnologiche, dove sono richiesti attacchi flangiati e portate elevate corrispondenti a DN65.
La valvola si abbina ai servomotori e ai regolatori ESBE, creando così un gruppo di regolazione completo per il controllo automatico della temperatura o la deviazione dei circuiti.
Il corpo valvola è realizzato in ghisa EN-JL 1030, l’otturatore per la misura DN65 è in ottone CW 614N in combinazione con acciaio inox. La bussola è in ottone DZR (CW 602N) e la tenuta degli O-ring è in EPDM. Questa esecuzione consente l’utilizzo con acqua per riscaldamento secondo la norma VDI 2035, con miscele di acqua e glicole fino al 50% e con miscele di acqua ed etanolo fino al 28%.
La valvola ESBE 3F è progettata in modo da essere perfettamente compatibile con i servomotori e i regolatori ESBE, ad esempio con la serie 90 (comando a tre punti o proporzionale, 15 Nm) oppure con i regolatori CRA120 e CRC120 per impianti di maggiori dimensioni. Grazie alla perfetta corrispondenza tra valvola e attuatore, nelle combinazioni standard non sono necessari adattatori aggiuntivi.
Parametri tecnici:
In modalità miscelazione, la valvola combina due flussi in ingresso in un’unica uscita, regolando così la temperatura risultante del fluido. In modalità deviazione, invece, un flusso in ingresso viene deviato tra due circuiti di uscita. La valvola ESBE 3F supporta entrambe le modalità; il trafilamento ammesso è dell’1,5% in miscelazione e dell’1,0% in deviazione.
La valvola è progettata per acqua di riscaldamento conforme alla norma VDI 2035, nonché per miscele di acqua e glicole fino al 50% e miscele di acqua ed etanolo fino al 28%. La temperatura del fluido può variare da -10 °C a +110 °C.
La valvola ESBE 3F 65 è progettata per la classe di pressione PN6, quindi fino a 6 bar. La perdita di carico differenziale massima sulla valvola è di 50 kPa. Per classi di pressione superiori è necessario scegliere un’altra serie di valvole.
Sì. Per la misura DN65 sono disponibili sia l’interno completo K3A-S (cod. art. 17001400) sia il kit di collegamento n. 1 per DN20–65 (cod. art. 17000300). È inoltre possibile acquistare separatamente anche la leva di comando di ricambio.
Sì, la valvola è conforme alla direttiva PED 2014/68/UE (articolo 4.3). Sono inoltre disponibili certificati di conformità per il mercato EAC e UKRSEPRO.
