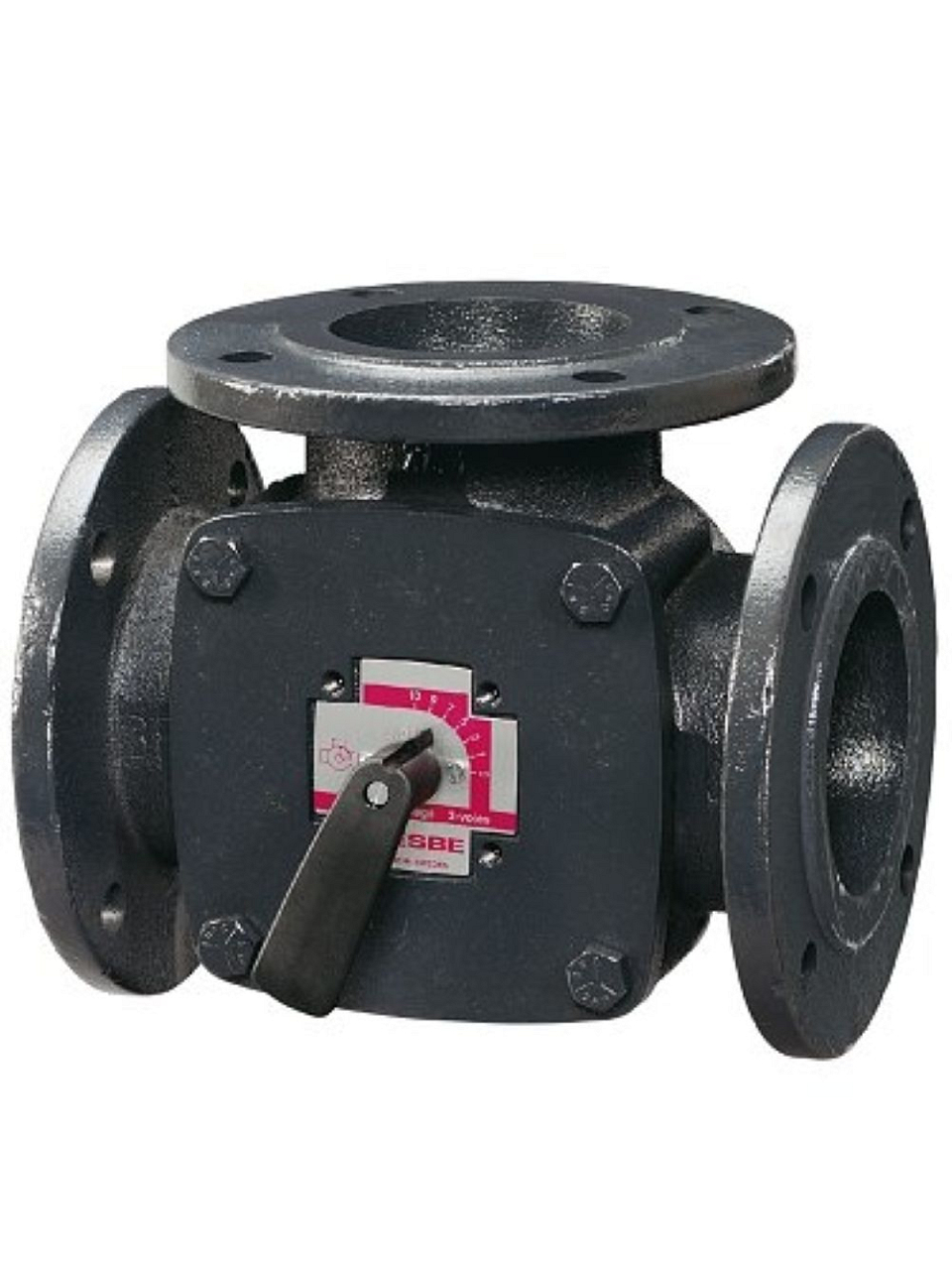

Valvola miscelatrice a tre vie ESBE 3F 50 (DN50), flangiata PN6, per la miscelazione e la commutazione negli impianti di riscaldamento. Corpo in ghisa, pressione max. 6 bar, fluido da -10 a 110 °C. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Dimensione del collegamento | DN 50 |
| Portata | 60 m3/h |
| Pressione | PN 6 |
| Temperatura | -10...110 °C |
| Tipo di connessione | Flangia |
| Tipo di valvola | Miscelatore |
| Peso | 9.11 kg |
ESBE 3F 50 è una valvola miscelatrice a tre vie con attacco flangiato PN6 (DN50, Kvs 60). Serve per miscelare o deviare acqua di riscaldamento o di raffrescamento negli impianti termici, dove viene abbinata a un servomotore o a un regolatore ESBE.
La valvola viene installata negli impianti di riscaldamento e raffrescamento dove è necessario regolare in modo continuo la temperatura tramite miscelazione oppure deviare il flusso tra due circuiti. Grazie all’attacco flangiato PN6 e alla gamma DN20–150, la serie 3F copre sia i circuiti di riscaldamento più piccoli nelle abitazioni unifamiliari, sia le distribuzioni più grandi nelle sottostazioni di scambio termico e negli impianti tecnologici. Il corpo in ghisa resiste a un funzionamento prolungato con acqua di riscaldamento e di raffrescamento.
La valvola funziona in due modalità: come valvola miscelatrice (miscela due flussi in ingresso in un’unica uscita) oppure come valvola deviatrice (devia il flusso tra due uscite). La perdita in posizione chiusa è max. 1,5 % in miscelazione e max. 1,0 % in deviazione. Il campo di regolazione Kv/Kv min raggiunge il valore di 100, il che significa una regolazione precisa anche alle basse posizioni di corsa.
Parametri tecnici (3F 50, cod. art. 11100600):
La valvola è progettata per acqua di riscaldamento secondo la norma VDI 2035, oppure per miscele di acqua con glicole (max. 50 %) o etanolo (max. 28 %).
L’estremità superiore appiattita dello stelo e l’indicatore sulla manopola di comando sono sempre orientati verso la posizione della bussola, quindi la posizione della valvola può essere letta anche senza smontaggio.
La valvola viene fornita con una leva per il comando manuale e può essere completata con un servomotore o un regolatore ESBE mediante kit di montaggio (ad es. kit n. 900).
Per la dimensione DN50 sono disponibili il gruppo interno completo K3A-S (cod. art. 17001400) e la leva di comando (cod. art. 98080120).
