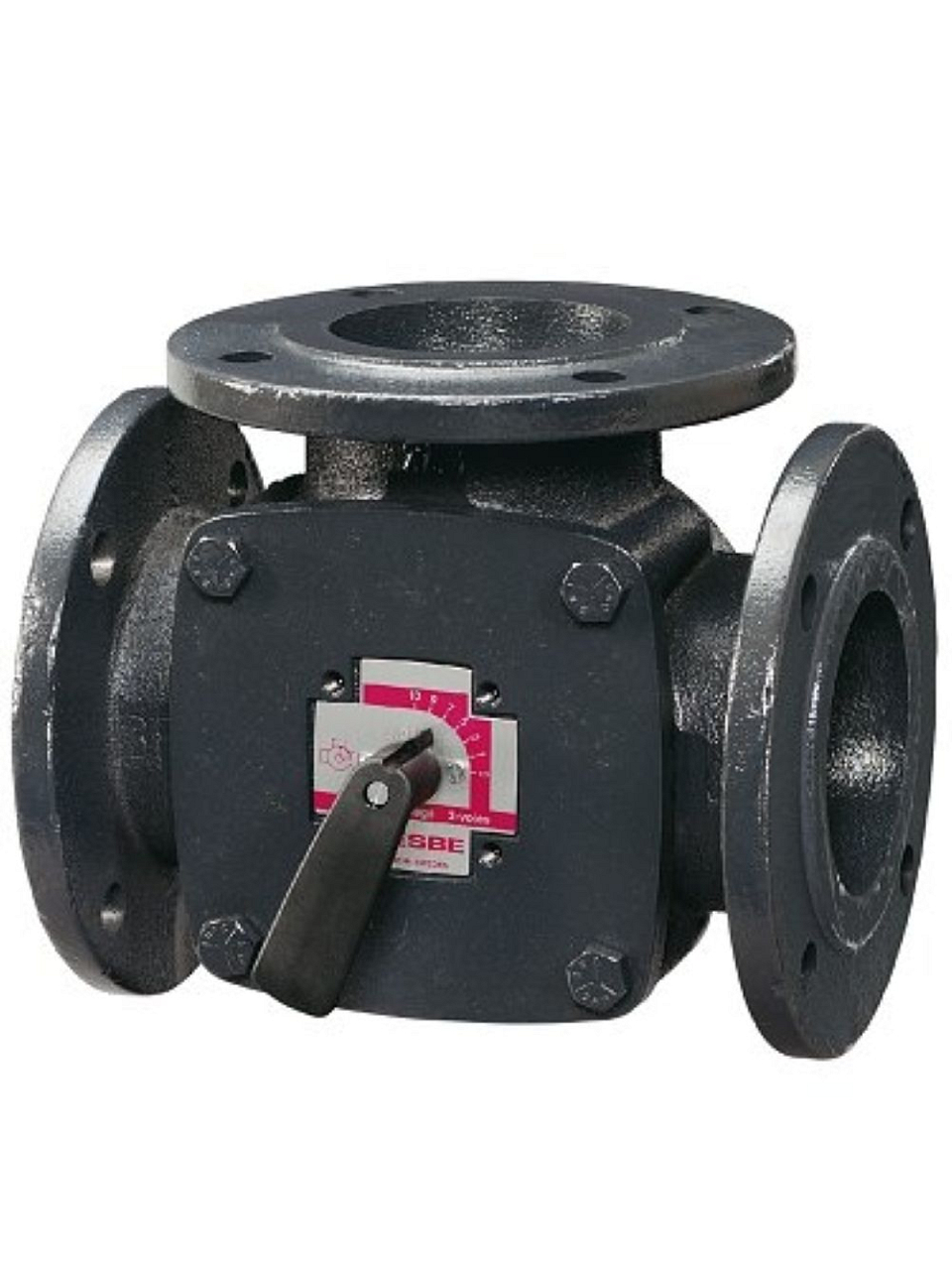

Valvola miscelatrice a tre vie flangiata ESBE serie 3F. Il corpo della valvola è realizzato in ghisa. La valvola a tre vie è destinata ai sistemi di riscaldamento o raffreddamento. L'armatura è dotata di una leva per il controllo manuale e di una scala per determinare la posizione. Nella maggior parte dei casi, tuttavia, il controllo è garantito tramite un servocomando, vedi sotto. L'angolo operativo della valvola è di 90°.

Esempi di utilizzo

• Applicazioni di riscaldamento
• Raffreddamento
• Riscaldamento a pavimento

La valvola a tre vie Esbe 3F può essere utilizzata come miscelatrice o anche come distributrice.

Esempio di installazione

Servocomandi adatti

• Gamma completa di servocomandi ESBE serie ARA 600 (l'adattatore è incluso nel servocomando). Utilizzo solo fino a DN 50!
• Gamma di servocomandi ESBE serie 90 (incl. regolatori 90C ecc.).
• Serie di attuatori CRA, CRB
• Servocomandi VZT BELIMO - è possibile utilizzare qualsiasi servo (ad es. LM-A, NM-A, LF ecc.) in combinazione con adattatore tipo MKE....
• Servocomandi per armature miscelatrici BELIMO NRD, HT in combinazione con adattatore MS-NRE.

Servizio

Tutte le parti principali possono essere sostituite o sigillate nuovamente - è disponibile un kit di guarnizioni o un kit di ristrutturazione completo. Nella maggior parte dei casi non è necessario rimuovere la valvola dall'applicazione durante il servizio.
