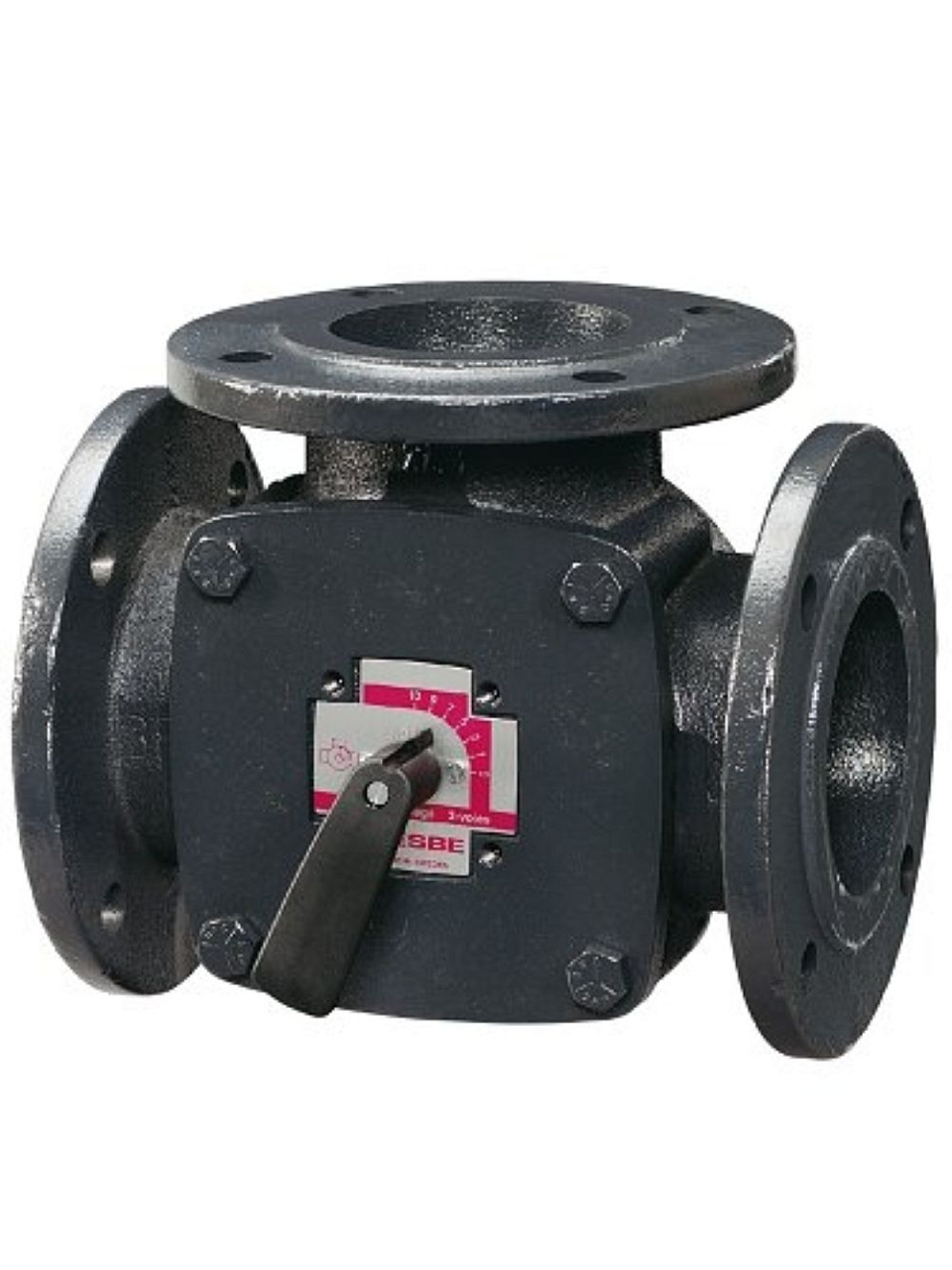

Valvola miscelatrice a tre vie ESBE 3F 32 con flangia PN6 per la miscelazione e la commutazione negli impianti di riscaldamento e raffrescamento. Corpo in ghisa, DN32, Kvs 28, temperatura del fluido fino a 110 °C. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Dimensione del collegamento | DN 32 |
| Portata | 28 m3/h |
| Pressione | PN 6 |
| Temperatura | -10...110 °C |
| Tipo di connessione | Flangia |
| Tipo di valvola | Miscelatore |
| Peso | 5.81 kg |
ESBE 3F 32 è una valvola miscelatrice rotativa a tre vie con attacco flangiato PN6 (cod. art. 11100300, DN32). Serve per la miscelazione o la deviazione dell’acqua di riscaldamento o di raffrescamento negli impianti termici e frigoriferi, dove regola la temperatura del fluido in mandata.
La valvola viene utilizzata in sottostazioni di scambio termico, centrali termiche e locali tecnici, dove miscela l’acqua di riscaldamento proveniente dalla mandata e dal ritorno oppure devia il flusso tra due circuiti. È adatta per impianti di riscaldamento e raffrescamento con acqua conforme alla VDI 2035, oppure con miscela di acqua e glicole (max. 50%) o etanolo (max. 28%). Grazie all’attacco flangiato PN6, è adatta anche per impianti di maggiori dimensioni, dove le valvole filettate vengono normalmente utilizzate solo per diametri più piccoli.
Il corpo valvola è in ghisa EN-JL 1030, l’otturatore è in ottone CW 614N in combinazione con acciaio inox. La versione resiste a una temperatura del fluido da −10 °C a +110 °C e alla classe di pressione PN6. Gli O-ring sono in EPDM. La perdita interna è max. 1,5% in miscelazione e max. 1,0% in deviazione; la massima perdita di carico differenziale è di 50 kPa.
La valvola 3F 32 è progettata per essere perfettamente compatibile con i servomotori e i regolatori ESBE (ad esempio serie 90 o ARC300 e regolatori CRA120/CRC120), formando insieme all’attuatore un gruppo di regolazione funzionale senza dover verificare singolarmente la compatibilità dei vari componenti.
Entrambe le funzioni. La serie 3F è progettata sia per la miscelazione di due flussi in un’unica uscita, sia per la deviazione di un flusso in ingresso verso due uscite, a seconda del collegamento e dell’impostazione del servomotore.
Acqua di riscaldamento secondo la norma VDI 2035, oppure miscela di acqua e glicole fino al 50% o di acqua ed etanolo fino al 28%. La temperatura del fluido può variare da −10 °C a +110 °C.
La valvola è progettata per funzionare con i servomotori ESBE, ad esempio con la serie 90 (segnale a tre punti o proporzionale, 15 Nm) oppure con i regolatori CRA120 e CRC120 per impianti di maggiori dimensioni.
La valvola ha attacco flangiato PN6 secondo EN 1092-2, dimensione DN32, con interasse dei fori per bulloni Ø15 mm (4 fori). Il peso della valvola è di 5,9 kg.
