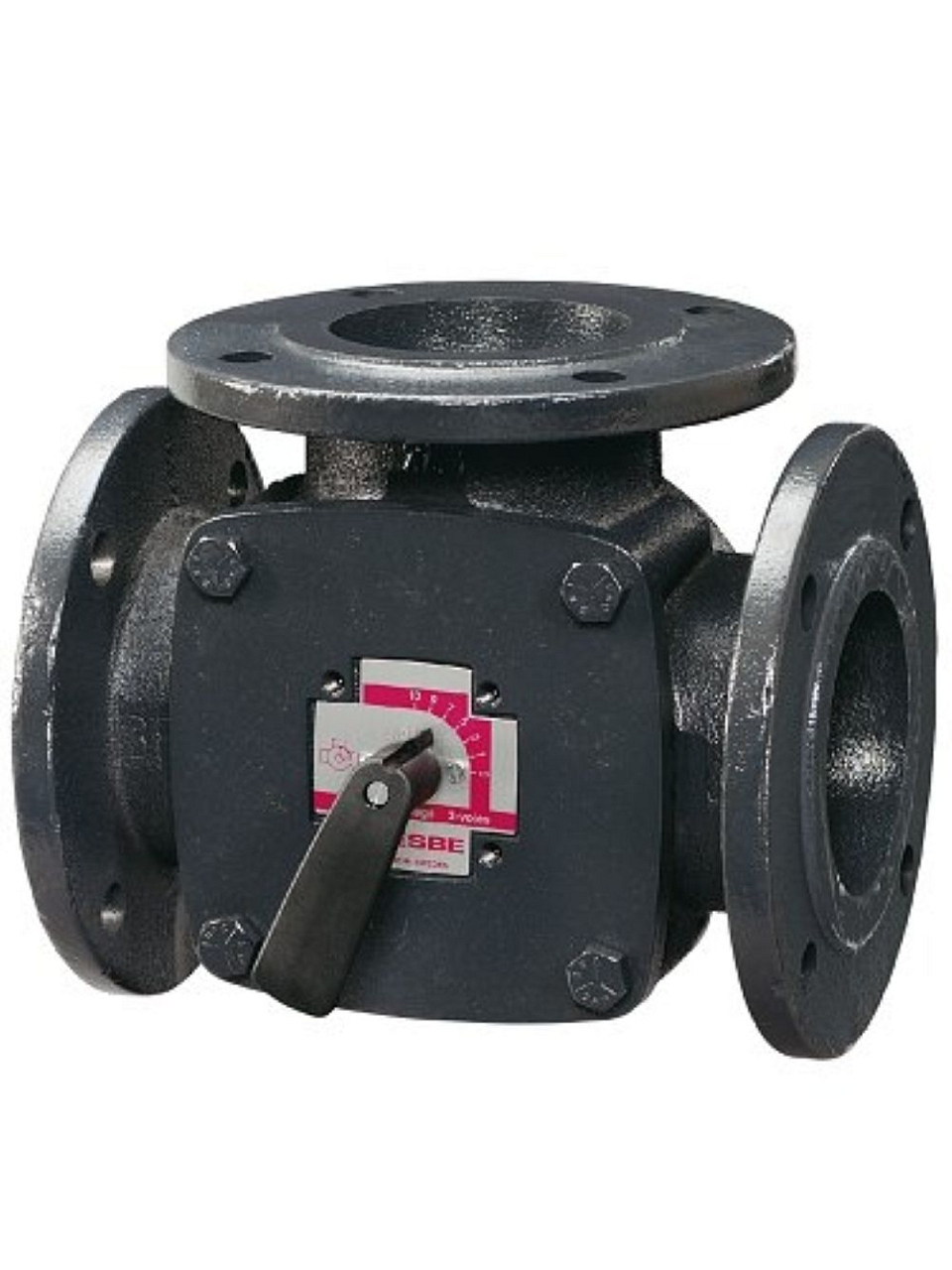

Valvola miscelatrice a tre vie ESBE 3F 150 con attacco flangiato PN6 per la miscelazione e la commutazione negli impianti di riscaldamento e raffrescamento. Corpo in ghisa, DN150, Kvs 400, temperatura massima del fluido 110 °C. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Dimensione del collegamento | DN 150 |
| Portata | 400 m3/h |
| Pressione | PN 6 |
| Temperatura | -10...110 °C |
| Tipo di connessione | Flangia |
| Tipo di valvola | Miscelatore |
| Peso | 36.10 kg |
ESBE 3F 150 è una valvola miscelatrice a tre vie con attacco flangiato PN6 della serie ESBE 3F. Serve per miscelare o deviare il flusso negli impianti di riscaldamento e raffrescamento, nella versione DN150 con Kvs 400.
La valvola è progettata per reti di riscaldamento e raffrescamento in cui è necessario regolare la temperatura miscelando due flussi del fluido oppure deviare la portata tra due circuiti. Grazie all’attacco flangiato PN6 e alla dimensione DN150, è adatta per installazioni di grandi dimensioni – stazioni di scambio termico, centrali termiche o impianti di riscaldamento di edifici più estesi. Il corpo in ghisa è idoneo per fluidi conformi alla norma VDI 2035, comprese miscele di acqua con glicole (fino al 50%) o etanolo (fino al 28%).
La valvola funziona in due modalità: in miscelazione unisce due flussi in ingresso in un’unica uscita, mentre in deviazione distribuisce un ingresso tra due uscite. La perdita interna in posizione chiusa è max. 1,5% in miscelazione e max. 1,0% in deviazione. L’albero di comando ha l’estremità superiore appiattita che, insieme all’indicatore sulla manopola, mostra la posizione dell’otturatore.
Specifiche tecniche (ESBE 3F 150):
La valvola ha un attacco flangiato PN6 secondo EN 1092-2, corrispondente alle dimensioni delle tubazioni flangiate PN6.
La valvola è progettata per essere compatibile con i servomotori e i regolatori ESBE; ad esempio, il servomotore ARC300 con coppia di 30 Nm è destinato direttamente alle valvole DN100–150.
La serie 3F copre la gamma da DN20 a DN150 con valori Kvs da 12 a 400. Il modello 3F 150 descritto è la variante più grande, con DN150 e Kvs 400.
La valvola è progettata per acqua per riscaldamento secondo la norma VDI 2035, miscele di acqua con glicole fino al 50% oppure con etanolo fino al 28%, nell’intervallo di temperatura da −10 a +110 °C.
Sì, per la dimensione DN150 è disponibile il gruppo interno completo K6-S (cod. art. 17002100) e la leva di comando (cod. art. 98080120) come sostituzione della precedente manopola di comando.
