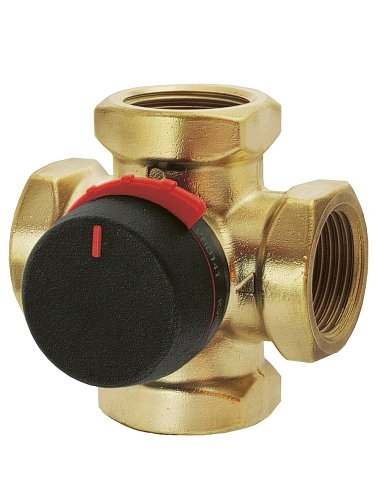

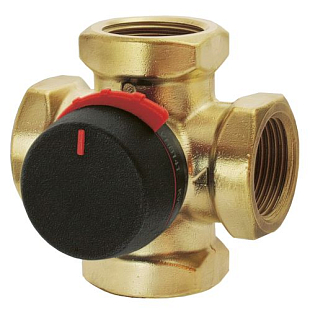

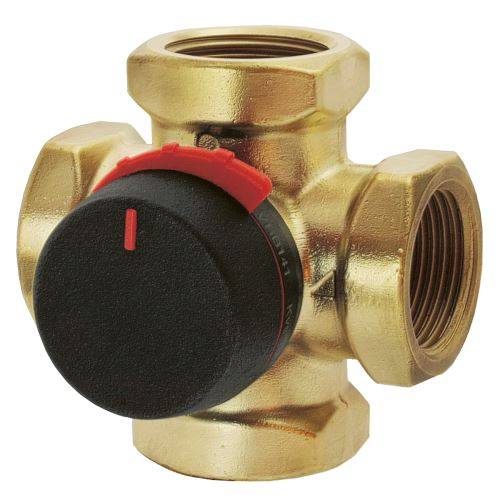

La valvola miscelatrice a quattro vie ESBE VRG 141 è realizzata in ottone DZR con protezione contro la dezincificazione. La valvola è dotata di una manopola manuale di regolazione con scala graduata, inoltre provvista di finecorsa. L’angolo di azionamento della valvola è max. 90°. La scala graduata posizionata sotto la manopola di regolazione può essere collocata liberamente lungo il percorso di rotazione dell’otturatore della valvola miscelatrice, in funzione dell’orientamento della valvola nell’applicazione.

Esempi di utilizzo

• Applicazioni di riscaldamento
• Sostituzione del tipo originale ESBE 4G40

Esempio di installazione

Servomotori compatibili

• Gamma completa di servomotori ESBE serie ARA 600 (l’adattatore è incluso nel servomotore).
• Serie di servomotori ESBE serie 90 (incl. regolatori 90C ecc.). È necessario installare l’adattatore VRG 801 - cod. articolo 16053300
• Servomotori HVAC BELIMO - è possibile utilizzare qualsiasi servomotore (ad es. LM-A, NM-A, LF ecc.) in combinazione con adattatore tipo MK-VRG....
• Servomotori per valvole miscelatrici BELIMO NRD, HT in combinazione con adattatore MS-NRE6.

Assistenza

Tutte le parti principali possono essere sostituite o rimesse a tenuta: sono disponibili un kit guarnizioni o un kit completo di revisione. Nella maggior parte dei casi, durante l’assistenza non è necessario smontare la valvola dall’impianto.
