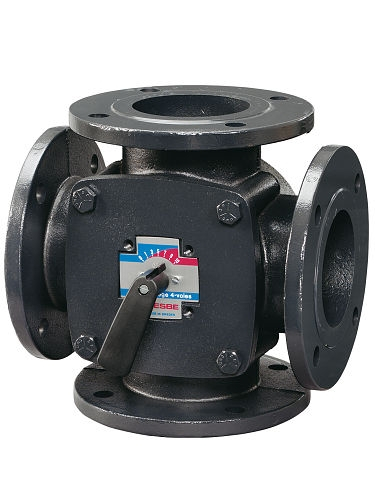

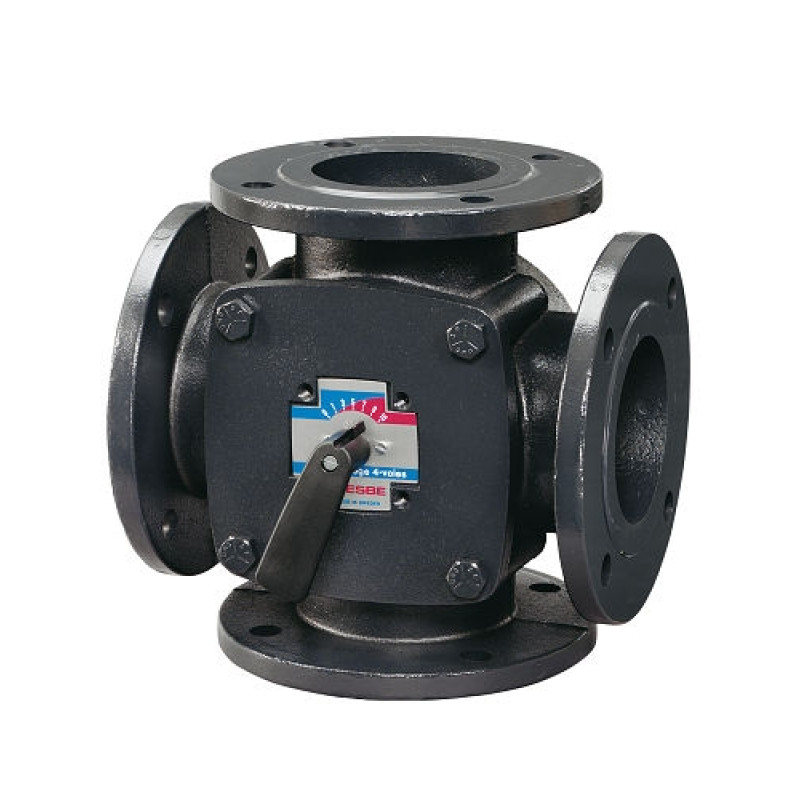

Valvola miscelatrice a quattro vie ESBE 4F 80 in ghisa grigia per riscaldamento e raffrescamento, DN 80, attacco flangiato PN 6. La funzione di miscelazione doppia aumenta la temperatura dell’acqua in ingresso alla caldaia. Kvs 150 m³/h, temperatura massima 110 °C. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Dimensione del collegamento | DN 80 |
| Portata | 150 m3/h |
| Pressione | PN 6 |
| Temperatura | -15...110 °C |
| Tipo di connessione | Flangia |
| Tipo di valvola | Distribuzione |
| Peso | 23.90 kg |
ESBE 4F 80 è una valvola miscelatrice rotativa a quattro vie in ghisa grigia, DN 80, con attacco flangiato EN 1092-2. Viene utilizzata in circuiti di riscaldamento e raffrescamento, dove assicura una doppia funzione di miscelazione tra la mandata e il ritorno.
La valvola ESBE 4F 80 viene installata in impianti di riscaldamento con caldaia, dove è necessario miscelare l’acqua calda proveniente dalla caldaia con l’acqua di ritorno del circuito dei radiatori. In questo modo si garantisce una temperatura dell’acqua in ingresso alla caldaia più elevata rispetto a quella ottenibile con una normale valvola a tre vie. La stessa costruzione è adatta anche per applicazioni di raffrescamento. Grazie all’attacco flangiato PN 6, è destinata piuttosto a impianti di riscaldamento di maggiori dimensioni e locali tecnici che a piccole installazioni domestiche.
La valvola è dotata di serie di una leva in alluminio per il comando manuale. Per il funzionamento motorizzato è possibile utilizzare servomotori ESBE serie 90 o ARC300, oppure completare la valvola con regolatori ESBE delle serie CRA120 e CRC120. La scala stampata su entrambi i lati, che indica la posizione dell’otturatore della valvola, può essere orientata liberamente in base alla posizione della valvola nella specifica installazione.
Tutte le principali parti della valvola 4F 80 sono sostituibili. La tenuta attorno all’asse della valvola è costituita da due O-ring in EPDM, uno dei quali può essere sostituito senza dover svuotare l’intero impianto. Prima della sostituzione è necessario depressurizzare l’impianto.
Dati tecnici:
La valvola 4F ha una doppia funzione di miscelazione: una parte dell’acqua calda proveniente dalla caldaia viene miscelata con l’acqua di ritorno del circuito dei radiatori, così l’acqua in ingresso alla caldaia ha una temperatura più elevata rispetto a quella ottenibile con una valvola a tre vie standard.
Sì, la valvola è dotata di serie di una leva in alluminio per il comando manuale. La motorizzazione mediante servomotore ESBE serie 90 o ARC300 è opzionale.
La tenuta dell’asse della valvola è costituita da due O-ring e uno di essi può essere sostituito senza svuotare l’intero impianto. Prima della sostituzione vera e propria è però necessario depressurizzare l’impianto.
La valvola è progettata per acqua di riscaldamento secondo la norma VDI2035, nonché per miscele acqua-glicole fino al 50 % e miscele acqua-etanolo fino al 28 %.
