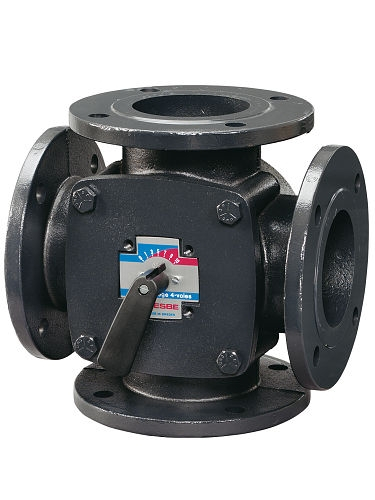

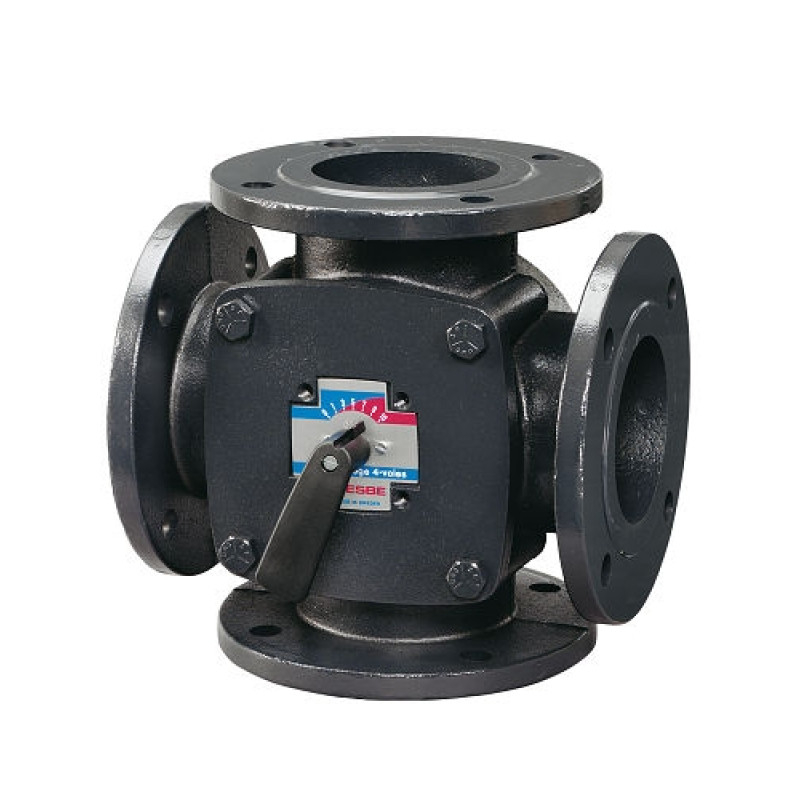

Valvola miscelatrice a quattro vie flangiata ESBE serie 4F. Il corpo della valvola è realizzato in ghisa grigia. La valvola a quattro vie è destinata ai sistemi di riscaldamento o raffreddamento. La valvola miscelatrice ha una funzione di miscelazione doppia. Ciò significa che una parte dell'acqua calda proveniente dalla caldaia viene miscelata con l'acqua di ritorno dal circuito dei radiatori - garantendo così una temperatura più alta dell'acqua che entra nella caldaia. Inoltre, la valvola è dotata di una leva per il controllo manuale e di una scala per determinare la posizione. Nella maggior parte dei casi, tuttavia, il controllo è assicurato tramite un servocomando, vedi sotto. L'angolo operativo della valvola è di 90°.

Esempi di utilizzo

• Applicazioni di riscaldamento
• Raffreddamento

Esempio di installazione

Servocomandi adatti

• Gamma completa di servocomandi ESBE serie ARA 600 (l'adattatore è incluso nel servocomando). Utilizzo solo fino a DN 50!
• Serie di attuatori CRA, CRB
• Serie di servocomandi ESBE serie 90 (incl. regolatori 90C ecc.). È necessario installare l'adattatore VRG 801 - num. art. 16053300
• Servocomandi VZT BELIMO - è possibile utilizzare qualsiasi servo (es. LM-A, NM-A, LF ecc.) in combinazione con l'adattatore tipo MKE....
• Servocomandi per valvole miscelatrici BELIMO NRD, HT in combinazione con l'adattatore MS-NRE6

Servizio

Tutte le parti principali possono essere sostituite o sigillate nuovamente - è disponibile un kit di guarnizioni o un kit di ristrutturazione completo. Nella maggior parte dei casi, non è necessario rimuovere la valvola dall'applicazione durante il servizio.
