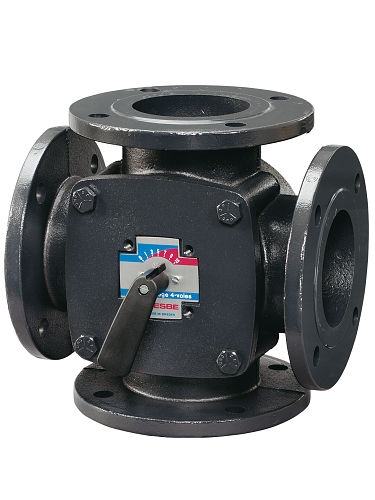

Valvola miscelatrice a quattro vie ESBE 4F 100 per circuiti di riscaldamento e raffrescamento, attacco flangiato PN6. La funzione di miscelazione doppia aumenta la temperatura dell’acqua di ritorno alla caldaia rispetto a una valvola a tre vie. DN 100, Kvs 225 m³/h. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Dimensione del collegamento | DN 100 |
| Portata | 225 m3/h |
| Pressione | PN 6 |
| Temperatura | -15...110 °C |
| Tipo di connessione | Flangia |
| Peso | 24.38 kg |

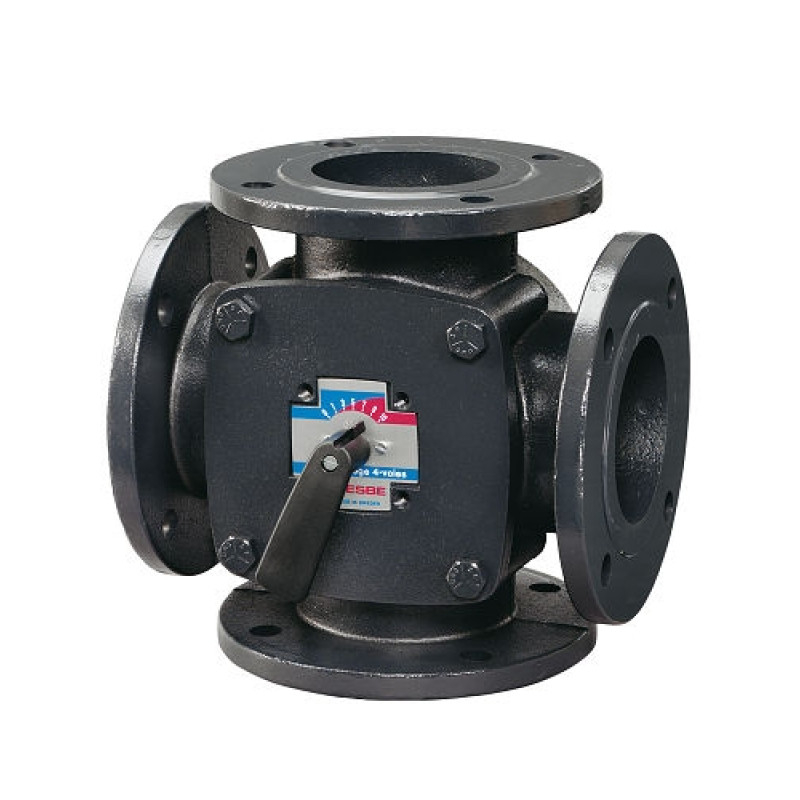

ESBE 4F 100 è una valvola miscelatrice rotativa a quattro vie in ghisa grigia con attacco flangiato DN 100, progettata per circuiti di riscaldamento e di raffrescamento. Grazie alla doppia funzione di miscelazione, miscela una parte dell’acqua calda proveniente dalla caldaia con l’acqua di ritorno del circuito radiatori, aumentando così la temperatura dell’acqua che rientra in caldaia.
La valvola viene utilizzata negli impianti di riscaldamento con radiatori e riscaldamento a pavimento, dove è necessario proteggere la caldaia da un’acqua di ritorno troppo fredda. È adatta anche per applicazioni di raffrescamento. Può essere azionata manualmente tramite leva in alluminio oppure motorizzata mediante servocomando: sono adatti gli attuatori ESBE della serie ARC300 o della serie 90, nonché i regolatori ESBE CRA120 e CRC120.
Il corpo valvola è in ghisa grigia EN-JL 1030, l’otturatore è in ottone CW 614N e acciaio inox, la manopola di comando è in ottone CW 602N. La tenuta dell’albero è realizzata con O-ring in EPDM. La valvola è progettata per acqua di riscaldamento secondo VDI2035, miscele di acqua e glicole fino al 50% e miscele di acqua ed etanolo fino al 28%.
Dati tecnici (ESBE 4F 100):
Sono adatti i servocomandi ESBE della serie ARC300 (30 Nm) o della serie 90 (15 Nm), nonché i regolatori ESBE CRA120 e CRC120. Per DN 100, tra gli attuatori indicati è compatibile solo la serie ARC300, poiché le coppie inferiori (6 Nm e 15 Nm) non coprono questa dimensione a piena portata.
Sì, la valvola è dotata di serie di una leva in alluminio per un pratico azionamento manuale. Il servocomando è una soluzione opzionale aggiuntiva per la motorizzazione.
Tutte le parti principali della valvola sono sostituibili. La tenuta dell’albero è composta da 2 O-ring in EPDM: uno può essere sostituito senza dover svuotare l’impianto, mentre per l’altro è necessario svuotarlo. Prima di qualsiasi sostituzione è necessario depressurizzare l’impianto.
La valvola è progettata per acqua di riscaldamento conforme alla norma VDI2035, nonché per miscele di acqua e glicole fino al 50% e miscele di acqua ed etanolo fino al 28%.
Sì, tutti i normali esempi di installazione possono essere invertiti specularmente. La scala che indica la posizione dell’otturatore è stampata su entrambi i lati e può essere ruotata liberamente in base alla posizione effettiva della valvola nell’applicazione.
