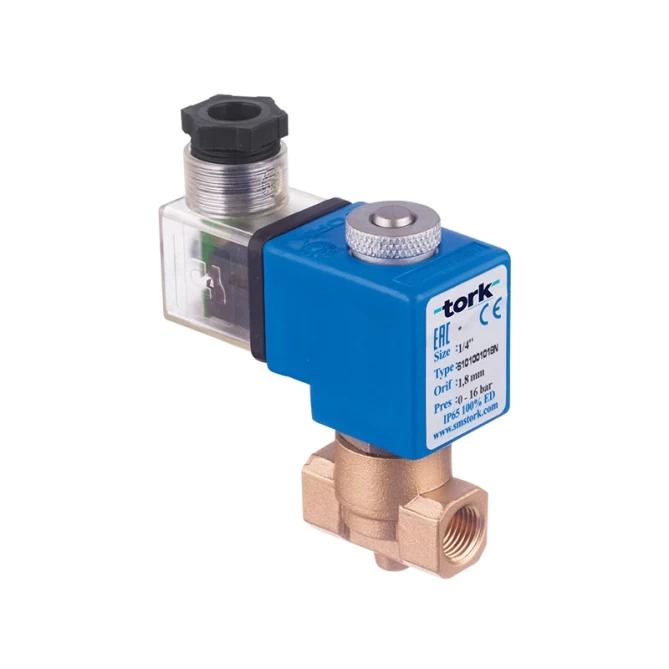

La bobina viene ordinata separatamente, perché lo stesso corpo valvola viene utilizzato con diverse tensioni di alimentazione (12 V DC, 24 V DC, 24 V AC, 230 V AC ecc.). Per questa serie è prevista la bobina Tork C400 con connettore DIN 43650 / ISO 4400 Form A. Al momento dell’ordine della bobina, specificare sempre la tensione richiesta.

La valvola è a comando pilota (indiretto) – per aprire o chiudere la membrana sfrutta la differenza di pressione tra ingresso e uscita. Senza una ΔP minima di 0,5 bar il meccanismo pilota non funziona in modo affidabile. Per applicazioni con pressione differenziale nulla o molto bassa sono destinate le valvole ad azione diretta della serie S1011 (NO, ad azione diretta, ΔP = 0).

NO (Normally Open, normalmente aperta) significa che la valvola lascia passare il fluido in caso di mancanza di alimentazione o con bobina non attiva. Si chiude solo quando viene applicata tensione alla bobina. Questa versione è adatta dove un’interruzione di energia non deve arrestare il flusso – ad esempio in linee di sicurezza o di emergenza. La versione NC (Normally Closed) funziona in modo opposto ed è rappresentata dalla serie S1010.

Sì, il produttore raccomanda di utilizzare sempre le valvole della serie S1012 con un filtro sulla linea di alimentazione. Le impurità presenti nel fluido possono ostruire l’orifizio pilota della membrana e causare una commutazione inaffidabile o il bloccaggio permanente della valvola. La viscosità massima consigliata del fluido è 5 °E (circa 37 cSt).

Il datasheet indica la conformità alla direttiva sulle attrezzature a pressione e alla direttiva sulla bassa tensione. Attenzione: il datasheet fa riferimento alle precedenti denominazioni delle direttive (97/23/EC e 2006/95/EC), che sono state sostituite dalle versioni attuali 2014/68/EU (PED) e 2014/35/EU (LVD). Prima dell’inserimento a catalogo consigliamo di verificare con il produttore se la dichiarazione di conformità fa riferimento al testo delle direttive attualmente in vigore.
