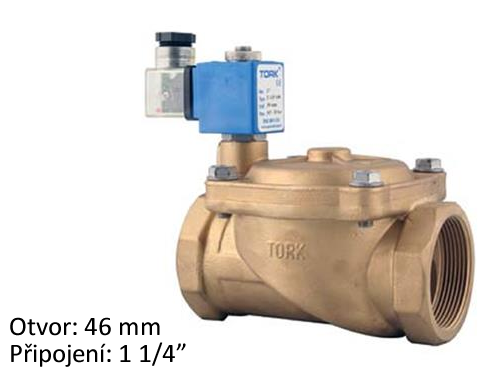

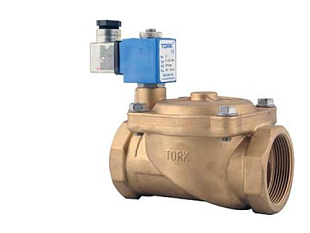

Elettrovalvola per olio combustibile TORK T-Y 406 DN32, orifizio 46 mm, 230 VAC, attacco 1 1/4", pressione 0,5-16 bar, normalmente chiusa senza tensione. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Alimentazione | 230 VCA |
| Atex | No |
| Diametro nominale | DN 32 |
| Dimensione del collegamento | 1 1/4" |
| Funzione | Chiuso senza tensione |
| Grado di protezione IP | IP 65 |
| Guarnizione | Viton |
| Mezzo | Olio |
| Pressione | 0,5 - 12 bar |
| Temperatura del fluido | 160 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 1.60 kg |

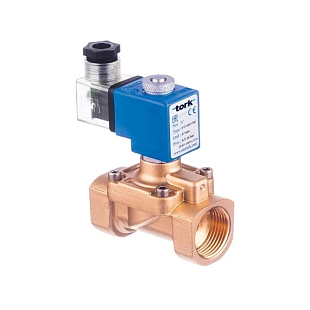

Elettrovalvola TORK T-Y 406 DN 32 (codice tipo S4010.06) è una valvola solenoide di intercettazione per olio combustibile e altri liquidi non aggressivi con filetto interno da 1 1/4". In stato di riposo, senza tensione, la valvola è chiusa; si apre applicando 230 VAC alla bobina. Appartiene alla categoria delle valvole ad azionamento indiretto (servoassistite) – per l’apertura richiede una differenza minima di pressione di 0,5 bar tra ingresso e uscita.
La valvola è destinata a impianti industriali e di riscaldamento con liquidi non aggressivi e vapore. Gestisce senza problemi olio combustibile, olio idraulico, olio combustibile leggero (tipo 2E), acqua surriscaldata e vapore fino a 160 °C. La viscosità massima del fluido è 5 °E (~37 cSt). Viene tipicamente installata in centrali termiche a olio combustibile, linee di distribuzione del combustibile, circuiti idraulici e sistemi a vapore, dove è necessario comandare a distanza o chiudere automaticamente l’alimentazione del fluido. La valvola non è adatta per fluidi aggressivi (acidi, gas, sostanze chimiche concentrate) – il corpo in ottone e la tenuta in Viton non sarebbero resistenti a tali sostanze.
La valvola funziona in modalità NC (normally closed, normalmente chiusa senza tensione): non appena la bobina non è alimentata, una molla interna mantiene la valvola chiusa. Per aprirla è necessario applicare una tensione di 230 VAC. In caso di mancanza di alimentazione o arresto di emergenza, l’alimentazione del fluido si interrompe automaticamente, aspetto fondamentale per la sicurezza delle linee olio e vapore.
TORK T-Y 406 appartiene alla categoria delle valvole 2/2 vie ad azionamento indiretto (servoassistite), quindi per un’apertura affidabile richiede una differenza minima di pressione di 0,5 bar tra ingresso e uscita. Il tempo di risposta è di 400 ms in apertura e 1000 ms in chiusura. Il campo di pressione di esercizio è 0,5–12 bar.
Il corpo e il coperchio della valvola sono realizzati in ottone stampato MS 58 (DIN 17673), mentre i principali componenti interni sono in acciaio inox – pistone AISI 430, tubo guida AISI 304 e molle AISI 302. La tenuta in Viton resiste a temperature da -10 a +160 °C ed è compatibile con oli e acqua surriscaldata.
La bobina ha classe di isolamento H (180 °C), servizio continuo 100% e grado di protezione IP 65 (IP 68 su richiesta). Il connettore è conforme alla norma ISO 4400 / EN 175301-803 (Form A, cavo Ø 6–8 mm) e su richiesta può essere fornito con LED per il controllo visivo dello stato.
Attenzione: a causa delle condizioni di esercizio, della temperatura del fluido e dell’alimentazione della bobina, la superficie della bobina può diventare molto calda – durante la manipolazione in esercizio utilizzare protezioni per le mani.
Il corpo valvola può essere montato in qualsiasi posizione, ma la bobina deve essere in posizione verticale (asse rivolto verso l’alto) – mai sotto l’asse della valvola. Installare la valvola nel senso di flusso indicato dalla freccia sulla parte inferiore del corpo.
A monte della valvola installare un filtro per impurità meccaniche – la sede è sensibile alle impurità presenti nel fluido e le particelle grossolane possono danneggiarla. Al primo riempimento aprire il flusso gradualmente, per evitare perdite momentanee in uscita. La bobina può essere ruotata anche dopo il collegamento, quindi può essere orientata in base allo spazio disponibile.
La valvola è adatta per liquidi non aggressivi – olio combustibile, olio idraulico, olio combustibile leggero (tipo 2E), acqua surriscaldata e vapore. La viscosità massima del fluido è 5 °E (~37 cSt). Non utilizzarla per fluidi aggressivi (acidi, gas, sostanze chimiche concentrate), perché il corpo in ottone e la tenuta in Viton non sono progettati per tali applicazioni.
La funzione NC (normally closed) significa che la valvola è chiusa in stato di riposo. Si apre solo quando viene applicata una tensione di 230 VAC alla bobina. In caso di interruzione di corrente o mancanza di alimentazione, la valvola si richiude immediatamente da sola, proteggendo il sistema da un flusso incontrollato ed essendo fondamentale per la sicurezza delle linee olio e vapore.
TORK T-Y 406 è una valvola ad azionamento indiretto (servoassistita) – per aprirsi richiede che la pressione in ingresso sia almeno di 0,5 bar superiore a quella in uscita. Senza questa differenza di pressione la valvola non si apre. Nelle linee in pressione questo non rappresenta un problema, ma occorre tenerne conto nella progettazione di sistemi non in pressione o a gravità – in questi casi è necessario scegliere una valvola ad azionamento diretto.
Il corpo valvola può essere installato in qualsiasi posizione – ciò non influisce sul funzionamento. La bobina però deve essere in posizione verticale con asse rivolto verso l’alto, mai sotto l’asse della valvola. La valvola deve essere installata nel senso di flusso indicato dalla freccia sulla parte inferiore del corpo e a monte della valvola consigliamo di installare un filtro per impurità meccaniche.
Il riscaldamento della bobina è un fenomeno normale di funzionamento – il passaggio di corrente nella bobina genera calore. In combinazione con la temperatura ambiente e la temperatura del fluido, la superficie della bobina può diventare molto calda (con 230 VAC anche oltre 100 °C). Non si tratta di un difetto, ma occorre prestare attenzione al rischio di ustioni – durante la manipolazione della valvola in esercizio utilizzare protezioni per le mani.
