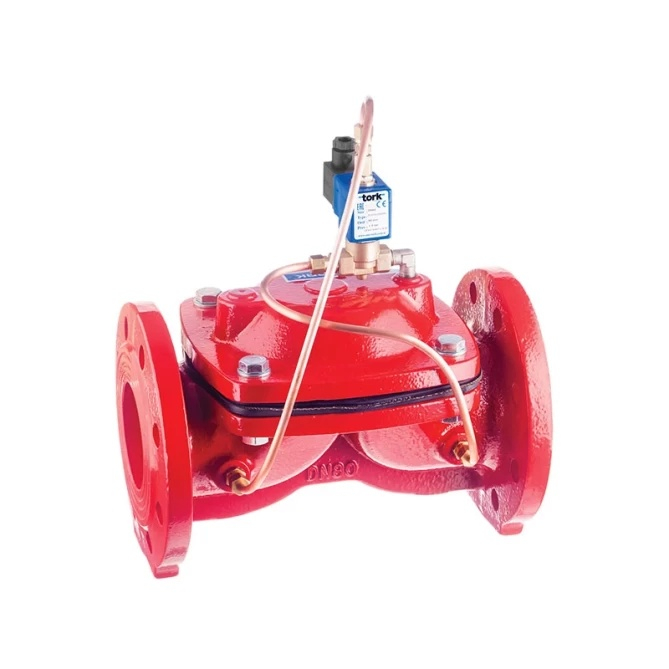

Elettrovalvola flangiata Tork T-GLFA DN200 (S1072.20) per acqua e aria, normalmente aperta, servoassistita. Corpo in ghisa, tenuta NBR. Pressione di esercizio 1–6 bar, Kv 800 m³/h. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-GLFA DN200 (S1072.20) è un'elettrovalvola flangiata della serie S1072 per acqua e aria, in esecuzione normalmente aperta (NO). La valvola è a due vie, servoassistita ed è destinata a impianti di tubazioni industriali con attacco flangiato DN 200. Viene fornita senza bobina: la bobina deve essere ordinata separatamente in base alla tensione richiesta.
La valvola è progettata per applicazioni industriali con grandi diametri di tubazione, dove è necessario controllare elettromagneticamente il flusso di acqua o aria. Trova impiego negli impianti tecnologici degli stabilimenti produttivi, nei sistemi di irrigazione, negli impianti di trattamento acqua, nei depuratori di acque reflue, nei circuiti di raffreddamento e in altri processi industriali. L'esecuzione flangiata DN 200 consente l'inserimento diretto nelle linee di tubazione esistenti senza necessità di raccordi di transizione.
Il corpo valvola è in ghisa, le parti interne (nucleo, tubo, molle) sono in acciaio inox, le sedi in ottone. La tenuta della membrana è in NBR. Il principio servoassistito garantisce un'apertura affidabile con una pressione differenziale minima di 1 bar. La valvola può essere installata in qualsiasi posizione; si raccomanda tuttavia il montaggio verticale con bobina rivolta verso l'alto. Il grado di protezione IP 65 assicura resistenza agli spruzzi d'acqua. Il fluido deve essere filtrato (si consiglia un filtro a monte della valvola).
Parametri tecnici – S1072.20 DN200:
Una valvola normalmente aperta (NO) è passante in assenza di alimentazione: il fluido scorre liberamente. Quando la bobina viene alimentata, la valvola si chiude. Questa esecuzione viene scelta dove, in caso di mancanza di alimentazione, è richiesto il mantenimento del flusso, ad esempio nei circuiti di raffreddamento di emergenza o nei sistemi di irrigazione con funzione di sicurezza.
La valvola servoassistita utilizza la pressione del fluido stesso per comandare la membrana: la bobina non deve quindi vincere l'intera forza della pressione nella tubazione, ma è sufficiente un piccolo elettromagnete. La conseguenza è il requisito di una pressione differenziale minima: per un funzionamento affidabile è necessario almeno 1 bar in ingresso. Con pressioni inferiori o in un sistema senza pressione, la valvola potrebbe non funzionare correttamente.
La valvola S1072.20 viene fornita senza bobina: la bobina deve essere ordinata separatamente e scelta in base all'alimentazione del vostro impianto. Le tensioni disponibili sono AC 12 V, 24 V, 48 V, 110 V, 230 V oppure DC 12 V, 24 V, 48 V, 110 V. Le bobine della serie Tork S1072/S1082 sono intercambiabili tra loro. La connessione elettrica è conforme allo standard DIN 43650 / ISO 4400 Form A. Su richiesta è disponibile anche una bobina ATEX (exproof).
Sì, il produttore indica che le elettrovalvole della serie S1072/S1082 devono funzionare con fluido filtrato. Le impurità nel liquido possono danneggiare la membrana o ostruire l'orifizio pilota, causando il malfunzionamento della valvola. Si consiglia di installare un filtro a rete (filtro a Y o filtro a cestello) a monte della valvola.
L'esecuzione standard della valvola non dispone di certificazione ATEX. Su richiesta è tuttavia possibile fornire una bobina ATEX (exproof), che ne consente l'impiego in ambienti con pericolo di esplosione. La classificazione di zona specifica e le condizioni di utilizzo devono essere verificate direttamente con il fornitore. La valvola non è destinata a liquidi pericolosi del gruppo 1 secondo la classificazione delle apparecchiature a pressione.
