La valvola di riempimento serve per il riempimento dei sistemi di riscaldamento chiusi e la loro regolazione della pressione. Con la manopola di controllo è possibile impostare la pressione di uscita desiderata. La valvola di riduzione integrata compensa le fluttuazioni della pressione di ingresso, in modo che la pressione di uscita non venga influenzata. È inclusa anche una valvola di non ritorno, che protegge le condutture dell'acqua potabile dal ritorno dell'acqua dal sistema di riscaldamento.

La valvola può essere dotata successivamente di un manometro per un monitoraggio preciso della pressione nelle tubazioni. Il manometro deve essere acquistato separatamente. La pressione desiderata si imposta sulla scala della manopola di controllo.

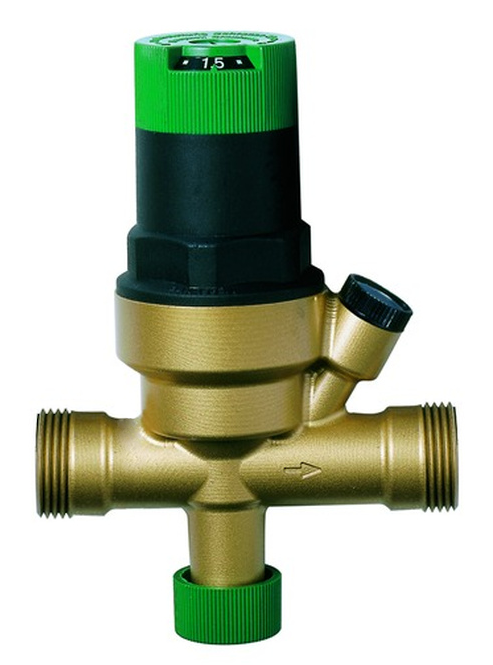

La valvola è composta dal corpo della valvola, dal coperchio della molla con manopola di controllo e scala, dalla molla, dall'inserto della valvola, dalla valvola di non ritorno integrata, dall'inserto della valvola di chiusura con manopola di controllo zigrinata. La valvola dispone su entrambe le estremità di connessioni filettate sia esterne che interne per una maggiore flessibilità.

Caratteristiche

• pressione di ingresso PN16
• pressione di uscita regolabile 1...3 bar, impostata in fabbrica a 1,5 bar
• connessione filettata esterna 3/4"
• connessione filettata interna 1/2"

Esempi di installazione
