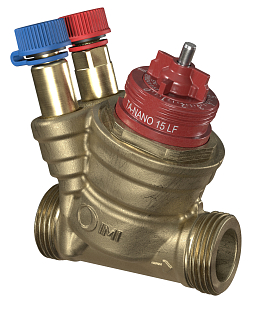

IMI TA TA-Nano Plus è una valvola di regolazione e bilanciamento indipendente dalla pressione (PIBCV) progettata per sistemi di riscaldamento e raffreddamento, in particolare per piccole unità terminali e installazioni con spazio limitato. Il flusso massimo regolabile aiuta a mantenere i valori di progetto ed elimina i sovraflussi, rendendo la regolazione più stabile e il sistema più efficiente. La variante TA-Nano Plus consente anche la misurazione (ΔH, T, q) e la diagnostica tramite strumenti di bilanciamento IMI, semplificando la messa in servizio e il controllo successivo del sistema. La valvola ha una struttura compatta, alta resistenza grazie al materiale AMETAL® ed è pronta per il montaggio dell'attuatore con filettatura M30x1,5.

Caratteristiche principali

• Regolazione e bilanciamento indipendenti dalla pressione in un unico elemento (PIBCV).
• Regolazione continua del flusso massimo per rispettare con precisione i valori di progetto.
• Misurazione del flusso/temperatura/perdita di carico e supporto per la diagnostica del sistema.
• Possibilità di chiusura per interventi di manutenzione e funzione di lavaggio.
• Design compatto per piccole unità terminali (es. fan-coil).

Parametri tecnici

Tipo	Valvola di regolazione e bilanciamento indipendente dalla pressione (PIBCV)
Diametro nominale	DN 15
Configurazione del flusso	LF (basso flusso)
Flusso regolabile (qmax)	0,31 m3/h
Classe di pressione	PN 25
Differenza di pressione della valvola	ΔpVmin 0,15 bar / ΔpVmax 6 bar
Intervallo di temperatura del fluido	–10...120 °C
Fluido	Acqua, liquidi neutri, acqua-glicole 0–57 %
Connessione attuatore	M30x1,5
Materiale del corpo	AMETAL® (ottone resistente alla dezincatura)

Nota: La valvola supporta la misurazione (ΔH, T, q) tramite prese di misura versione Plus.
